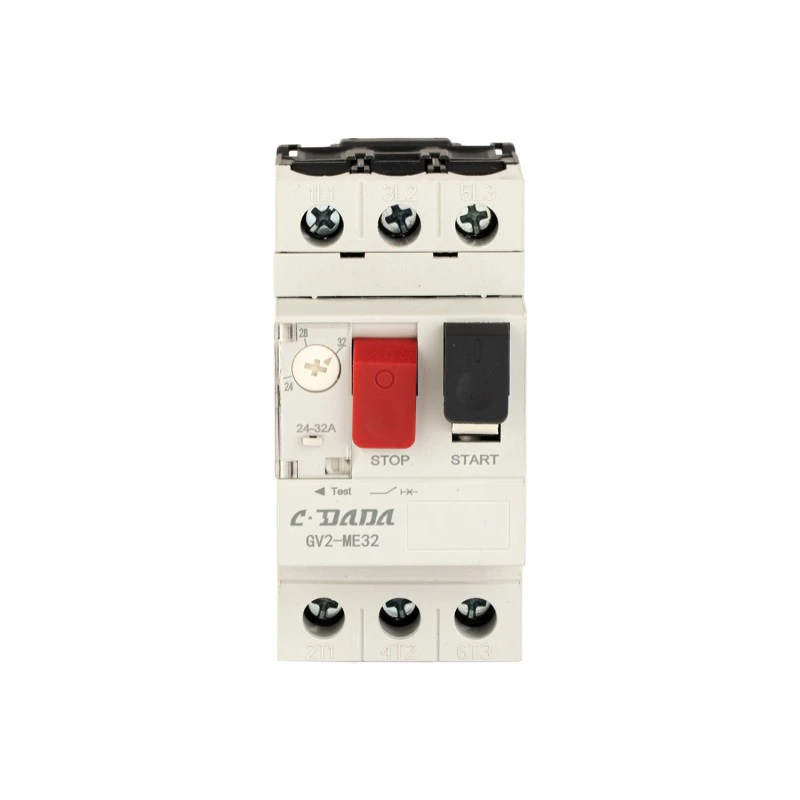

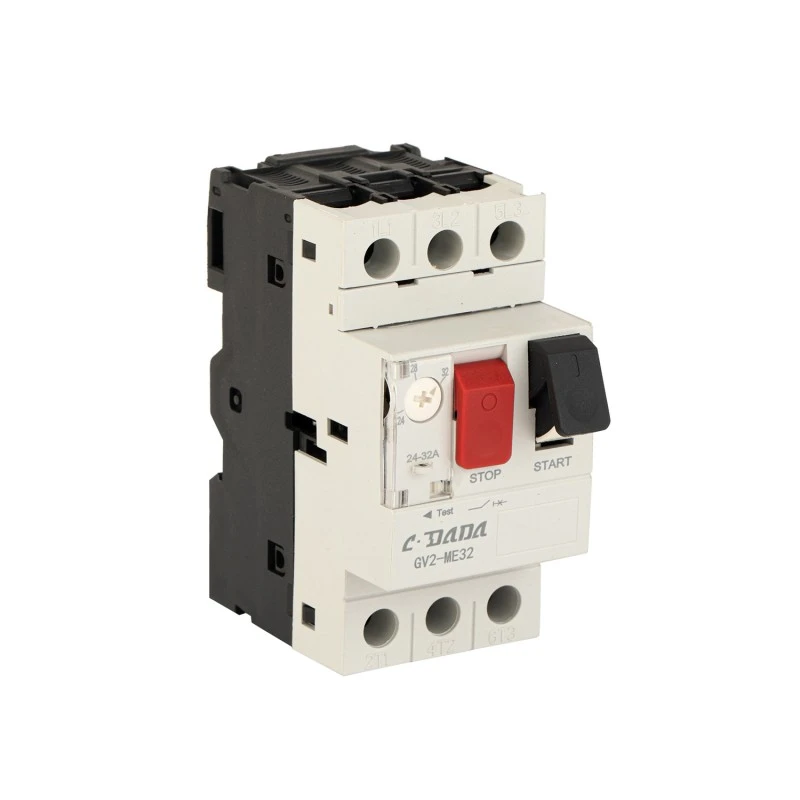

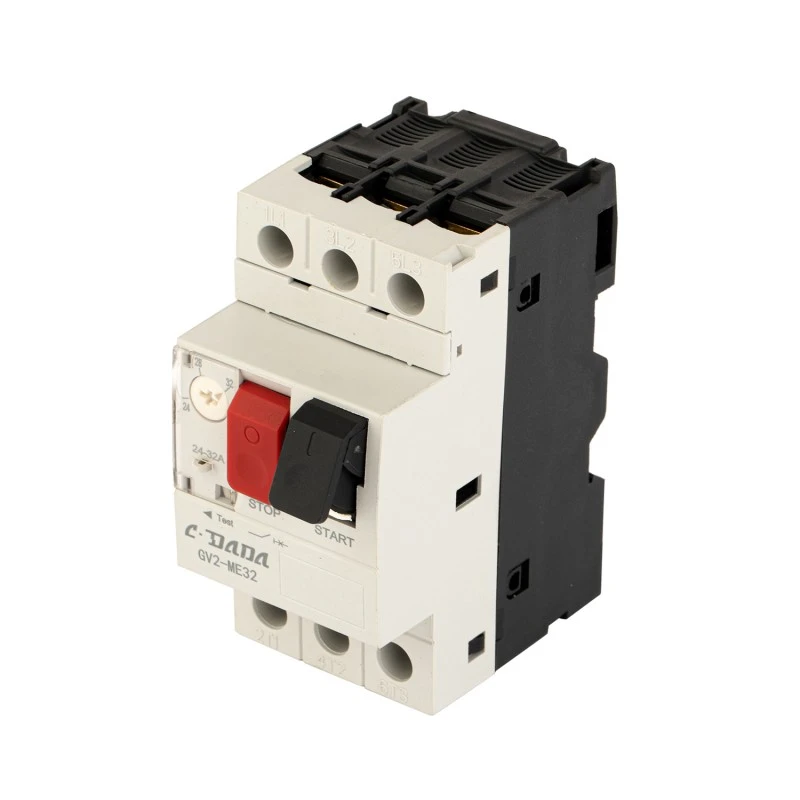

GV2 2P Motor Protection Circuit Breaker

Forenkle motorbeskyttelsen med CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), en højpræcision, kompakt løsning udviklet af Shanghai DADA Electric CO., LTD. ved hjælp af en næste generations teknologiplatform og fuldautomatisk produktion. Designet til enkeltfasede eller tofasede motorkredsløb, integrerer GV2 2P overbelastning, kortslutning, fasetab (til 3-fasede applikationer, når de bruges i sæt) og isolationsfunktioner i én DIN-skinnemonteret enhed.

Med et justerbart indstillingsområde på 0,1A til 32A, termisk kompensation for variationer i omgivende temperatur og en nominel isolationsspænding på 690V, sikrer den pålidelig beskyttelse af små motorer i pumper, ventilatorer, kompressorer, transportører og HVAC-systemer. CDADA GV2 MPCB er certificeret til CE-standarder, med 110.000 mekaniske og elektriske funktioner og udstyret med valgfrit tilbehør som hjælpekontakter, shuntudløser og underspændingsudløser, og leverer ydeevne i industriel kvalitet i et pladsbesparende 2-polet format.

Nøglespecifikationer

Modelserie: GV2 2P MPCB

Mærke: CDADA | Producent: Shanghai DADA Electric CO.,LTD

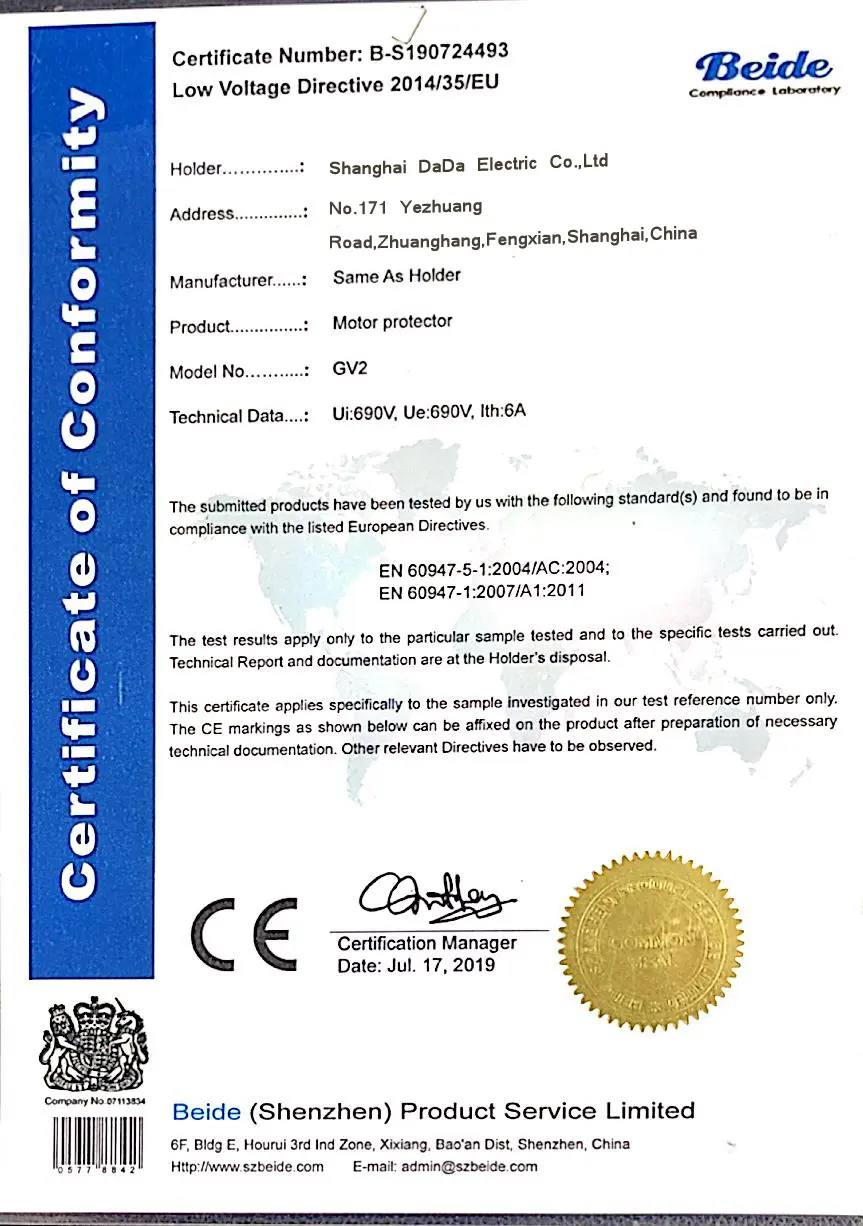

Certificering: CE

Poler: 2P (ideel til 1-fasede motorer eller som en del af 3-faset beskyttelsessæt)

Indstilling af strømområde: 0,1A – 32A (justerbar via drejeskive)

Rammeværdi: 32A

Nominel driftsspænding: 690V AC

Nominel isolationsspænding (Ui): 690V

Impulsmodstandsspænding (Uimp): 6000V

Driftsfrekvens: 50/60Hz

Tripklasse: 10A (standard for universalmotorer)

Beskyttelsesfunktioner:

★ Termisk overbelastningsbeskyttelse

★ Kortslutningsbeskyttelse

★ Fasetabsbeskyttelse* (*ved brug i 3-polet konfiguration eller koordineret sæt)

★  Isolationsfunktion (synlig brud)

★ Indbygget temperaturkompensation

Mekanisk levetid: 110.000 operationer

Elektrisk levetid (AC-3, 400V): 110.000 operationer

Tilspændingsmoment: 1,7 N·m

Driftstype: Trykknap ON/OFF med tydelig trip-indikator

Montering: 35mm DIN skinne

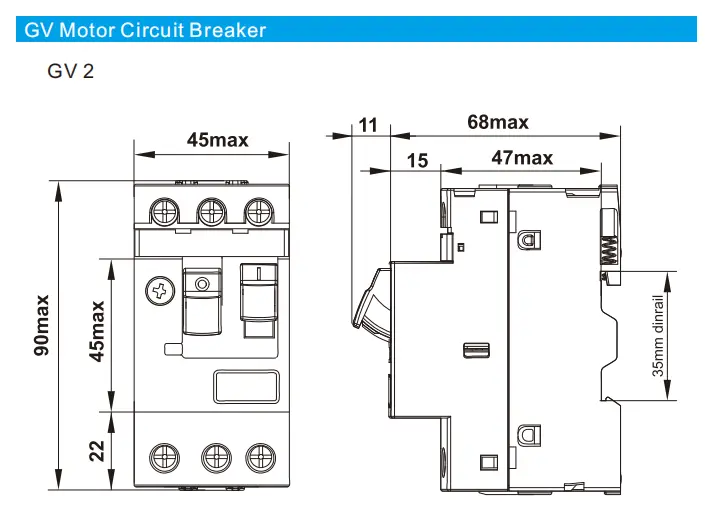

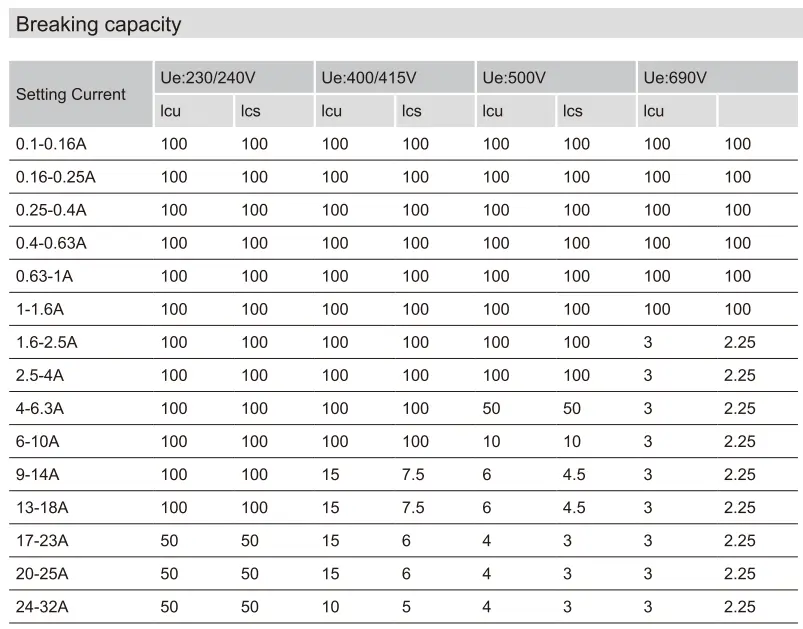

Teknisk datablad

Hvorfor vælge CDADA GV2 2P Motor Protection Circuit Breaker?

★ Alt-i-én motorbeskyttelse

Kombinerer afbryder + termisk overbelastningsrelæ + isolator - eliminerer behovet for separate komponenter.

★ Præcision og stabilitet

Temperaturkompenseret mekanisme sikrer ensartet udløsning uanset omgivende ændringer (f.eks. varme værksteder eller kolde kældre).

★ Høj holdbarhed

110.000 mekaniske/elektriske cyklusser - overgår mange konkurrenter i langsigtet pålidelighed.

★ Pladsbesparende 2P-design

Ideel til kompakte kontrolpaneler, OEM-maskiner og eftermonteringsprojekter, hvor panelejendomme er begrænset.

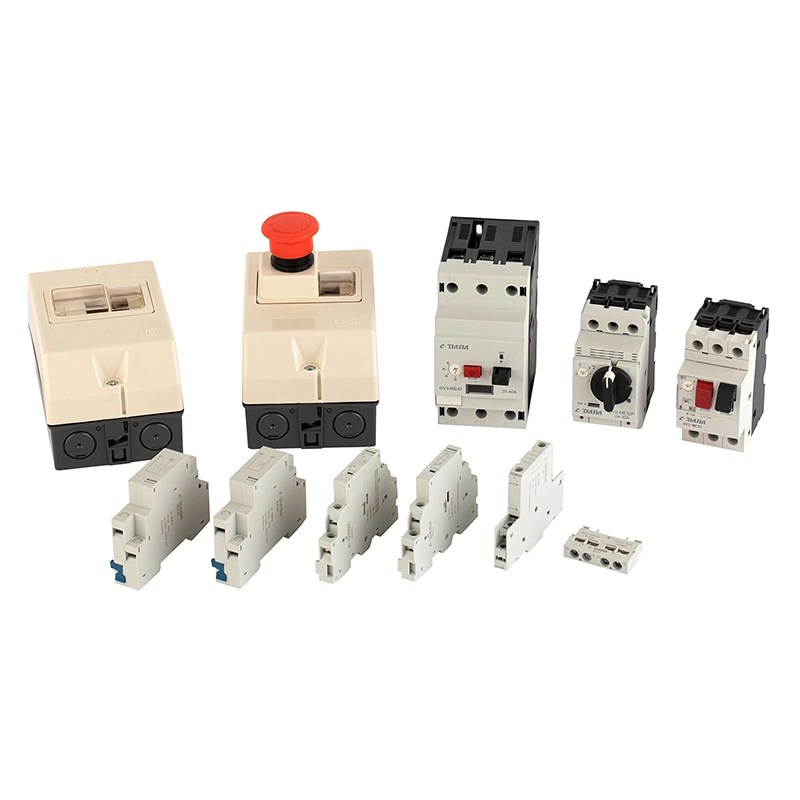

★ Fuldt tilbehør økosystem

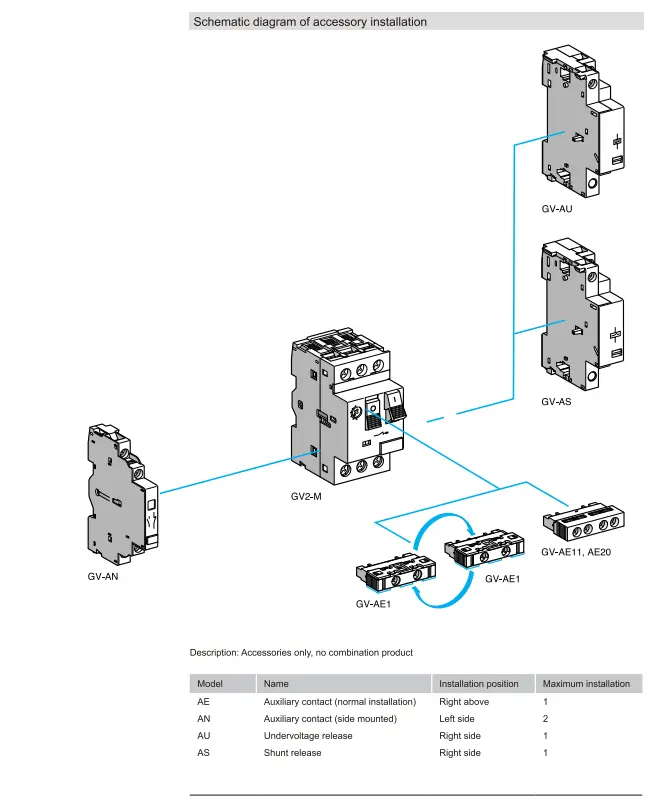

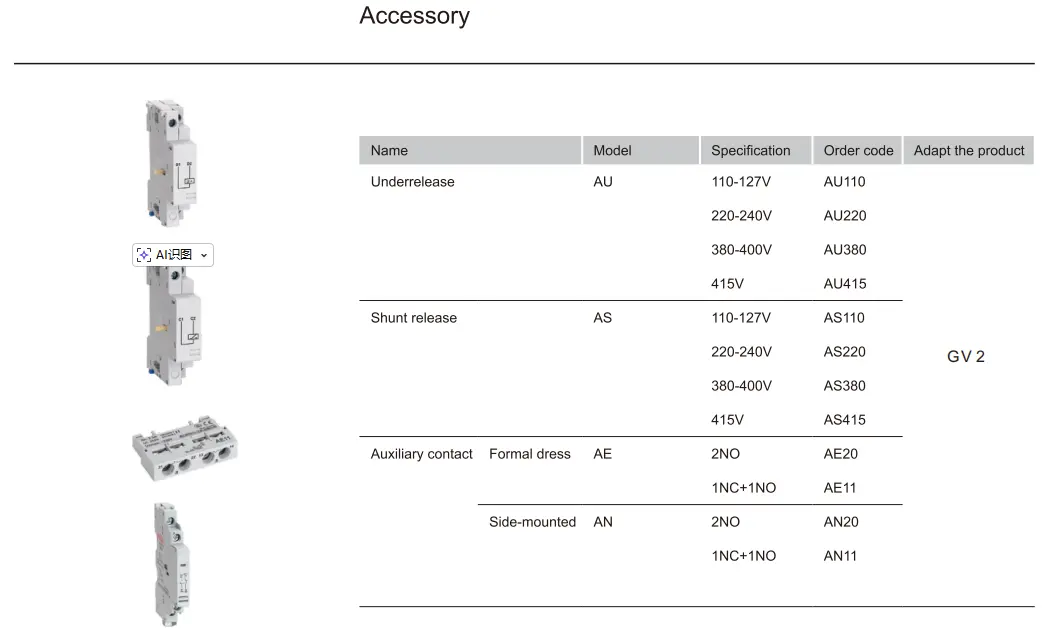

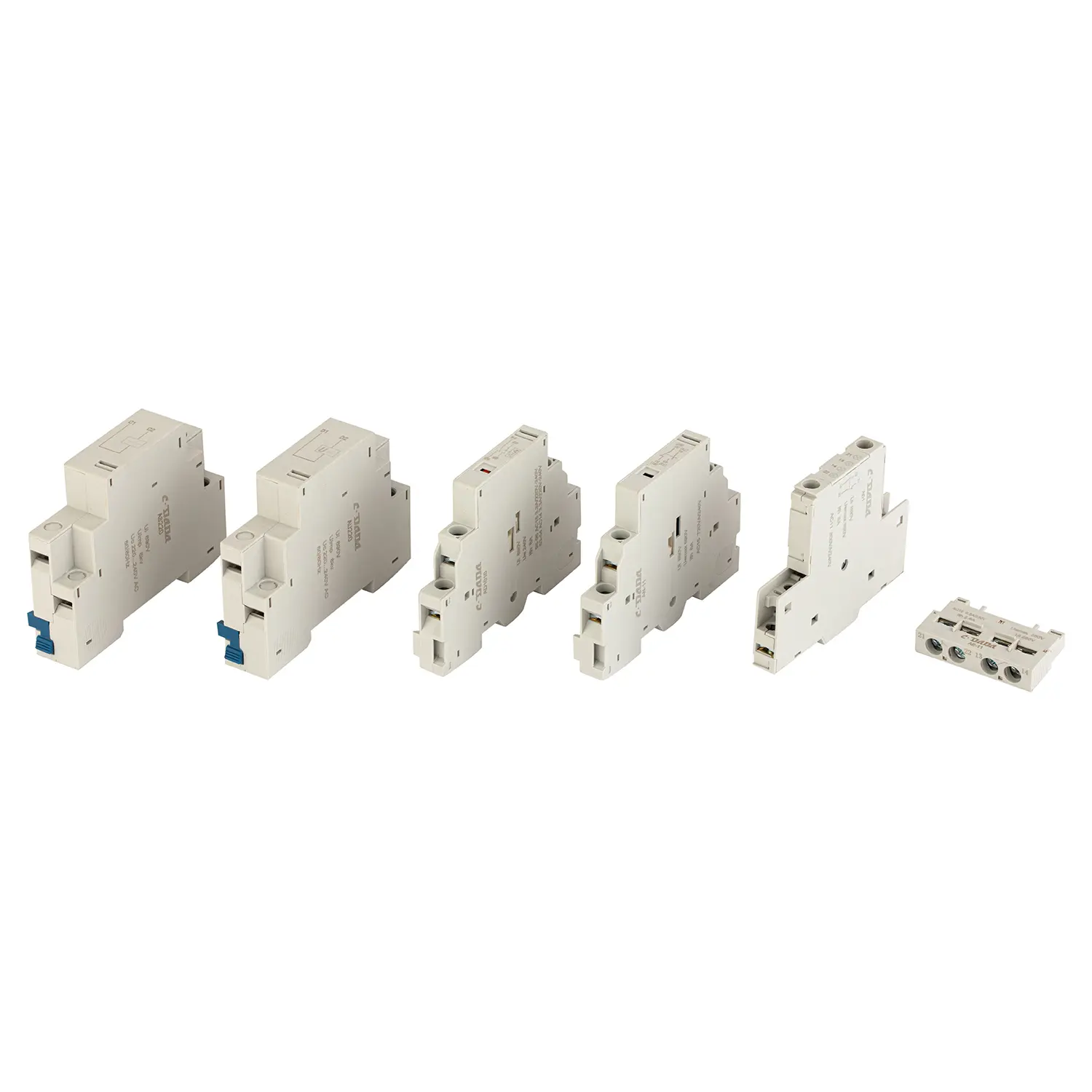

Understøtter AE (forreste auxiliary), AN (side auxiliary), AU (underspændingsudløser), AS (shunt trip) - muliggør fjernsignalering, automatisk nedlukning eller PLC-integration.

★  Global overholdelse

CE-certificeret med 690V-klassificering – velegnet til europæiske, asiatiske, afrikanske og latinamerikanske markeder.

★ Konsistens sikres gennem automatiseret produktionsudstyr, standardiserede driftsprocedurer, streng inspektion af indgående materiale, test i processen og endelig 100 % funktionel test for kritiske parametre.

Typiske applikationer

Enkeltfasede motorer: Pumper, garageportåbnere, små kompressorer

OEM-maskiner: Emballeringsmaskiner, udstyr til fødevareforarbejdning

HVAC-systemer: Fan coil enheder, små kølere

Bygningsautomatik: Elevatorhjælpemidler, ventilationsstyringer

Eftermonteringsprojekter: Udskiftning af sikringer + termiske relæer med integreret MPCB

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem en MPCB og en standardafbryder?

A1: En Motor Protection Circuit Breaker (MPCB) som GV2 giver:

● Justerbar termisk overbelastningsbeskyttelse (matchet til motor FLC)

● Magnetisk kortslutningsbeskyttelse

● Detektion af fasetab (i 3P-versioner)

● Isolationsfunktion

→ Standard MCB'er tilbyder kun kortslutnings- og fast overbelastningsbeskyttelse - ikke motoroptimeret.

Q2: Kan en 2P GV2 beskytte en 3-faset motor?

A2: Ikke alene. Til 3-fasede motorer har du brug for tre GV2-enheder (en pr. fase) koordineret sammen, eller brug en 3P MPCB. 2P GV2 er dog perfekt til enfasede motorer eller styrekredsløb.

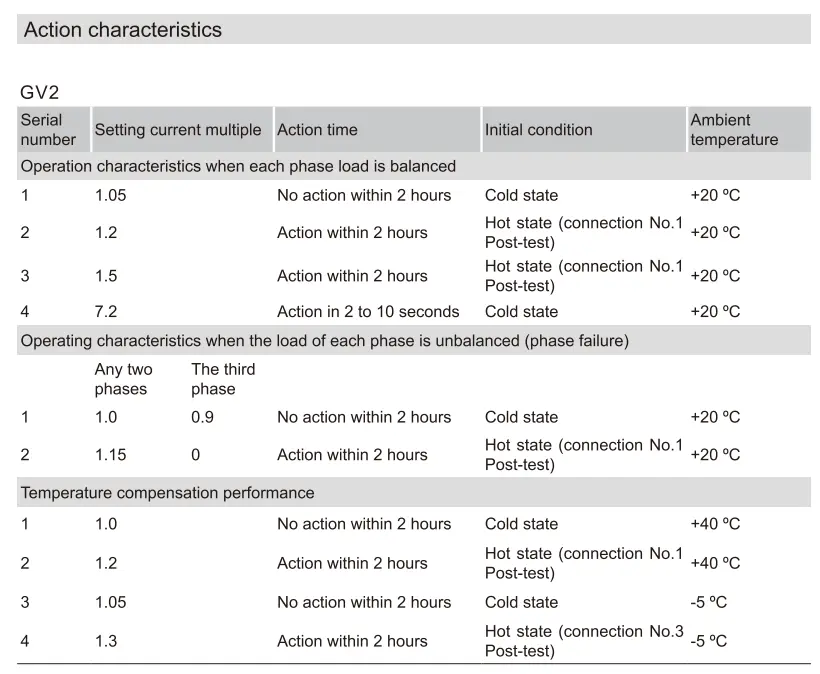

Q3: Hvad betyder "Trip Class 10A"?

A3: Den definerer, hvor hurtigt afbryderen udløses under overbelastning. Klasse 10A betyder, at den vil trippe inden for 10 sekunder ved 7,2× indstillingsstrøm – ideel til standard egern-burmotorer uden højt startmoment.

Q4: Kompenserer det virkelig for temperaturen?

A4: Ja! Den bimetalliske strimmel er termisk kompenseret, så udløsningen forbliver nøjagtig, uanset om den er installeret i et 0°C lager eller 50°C kabinet.

Q5: Hvorfor vælge CDADA GV2 frem for andre mærker?

A5: CDADA tilbyder:

● Ægte CE-certificering med testrapporter

● Automatiseret produktion → ensartet kvalitet og lav defektrate

● Fuld tilbehørskompatibilitet (AE/AN/AU/AS)

● Konkurrencedygtige priser for OEM'er og distributører

● Hurtig teknisk support og dokumentation på engelsk
