Holdbar Motor Protection Circuit Breaker Producent

CDADAer en professionel producent af Motor Protection Circuit Breakers, der kan prale af et 52.400 m² produktionsanlæg og omfattende produktionslinjer. Med 20 års erfaring i fremstilling og salg af disse produkter tilbyder vi avancerede og holdbare løsninger, der kan tilpasses til at opfylde specifikke driftskrav.

Hvad er en motorbeskyttelsesafbryder?

A Motor Protection Circuit Breaker (MPCB), også kendt som enmotorafbryder ellermanuel motorstarter, er en specialiseretelektromekanisk beskyttelsesanordningdesignet specielt til at sikre elektriske motorer mod driftsfejl. I modsætning til MCCB'er til generelle formål, integrerer MPCB'eroverbelastningsbeskyttelse, kortslutningsbeskyttelse og manuel kobling i en enkelt kompakt enhed, optimeret til de unikke krav til motorstart og driftsforhold.

Fungerer underIEC 60947-4-1 (kontaktorer og motorstartere) ogIEC 60947-2 (strømafbrydere), MPCB'er håndterer strømværdier fra0,63A til 100A (strækker sig til150A i specialiserede områder) med justerbare termiske indstillinger for at matche specifikke motorstrømme ved fuld belastning. De er designet til at modstå motorindløbsstrømme (typisk 6-8× fuldlaststrøm under opstart) uden generende udløsning, samtidig med at den giver præcis beskyttelse mod vedvarende overbelastninger og fasefejl.

Den afgørende fordel ved MPCB'er ligger i deresmotoroptimerede turkarakteristika— termiske elementer kalibreret til motorvarmekurver og magnetiske trips indstillet et godt stykke over startstrømmen, men under skadelige fejlniveauer. Dette eliminerer behovet for separate kontaktorer og overbelastningsrelæer i mange applikationer, hvilket reducerer panelplads og installationskompleksitet.

MPCB produktkategorier og konfigurationer

Klassifikation	Type	Nuværende rækkevidde	Nøglekarakteristika
Rammestørrelse	Kompakt (NS2-25-serien)	0,63A – 25A	DIN-skinnemontering, 100kA Icu ved 400V, skrue-/fjederterminaler
	Standard (NS2-32-serien)	0,1A – 32A	Udvidet rækkevidde, termisk-magnetisk udløsning, fasefejlsbeskyttelse
	Strøm (NS2-80/100-serien)	10A – 100A	Højere termisk kapacitet, 15-50kA Icu, panelmontering
Trip teknologi	Termisk-magnetisk	0,63A – 100A	Bimetal overbelastning + magnetkortslutning, justerbar Ir
Trip teknologi	Elektronisk	25A – 150A	Mikroprocessorbaseret, faseubalance, jordfejl, kommunikation
Kontroltype	Tryk knap	0,63A – 32A	Rød OFF knap, direkte motorstyring, lokal betjening
	Roterende håndtag	10A – 100A	Låsbar i OFF position, hængelåsfastgørelse (3 låse)
	Klar til fjernbetjening	25A – 100A	Kompatibilitet med shuntudløsning/underspændingsudløsning
Udnyttelseskategori	AC-3	Alle bedømmelser	Egern-burmotor starter/stopper under kørsel
Udnyttelseskategori	AC-4	0,63A – 32A	Squirrel-cage-motor start, tilslutning, inching (10×In)
Polkonfiguration	3-polet	0,63A – 100A	Standard trefaset motorbeskyttelse
Polkonfiguration	4-polet	0,63A – 32A	Trefaset + neutral eller to-hastigheds motoromskiftning

Eksempler på nuværende indstillingsområde:

NS2-25E:0,63-1A, øjeblikkelig udløsning 13A (13×In)

NS2-25F:1-1,6A, øjeblikkelig udløsning 22,5A (14×In)

NS2-25G:1,6-2,5A, øjeblikkelig udløsning 33,5A (13,4×In)

NS2-25H:2,5-4A, øjeblikkelig udløsning 51A (12,75×In)

NS2-25J:6-10A, øjeblikkelig udløsning 138A (13,8×In)

NS2-25L:13-18A, øjeblikkelig udløsning 223A (12,4×In)

NS2-80B:40-63A, øjeblikkelig udløsning 756A (12×In)

Kernefunktioner og beskyttelsesfunktioner

Integrerede motorbeskyttelsesfunktioner

Fungere	Detektionsprincip	Tekniske parametre
Overbelastningsbeskyttelse (termisk)	Bimetallisk strimmel varmeudvidelse	Justerbar 0,63-100A, udløsningsklasse 10A (2-10s ved 6×In), omgivende kompensation -20°C til +60°C
Kortslutningsbeskyttelse (magnetisk)	Elektromagnetisk solenoide stempel	Fast 12-14×In (motoroptimeret), <20ms drift, 100kA brydekapacitet
Beskyttelse mod fasefejl	Differentiel opvarmning af bimetaller	Trip inden for 10s ved 0,9×In med enkeltfaset åben, forhindrer enkeltfasede skader
Fase ubalance beskyttelse	Termisk forskel mellem faser	Trip når strømubalance >30 % i >2 minutter
Låst rotorbeskyttelse	Vedvarende høj strøm (>6×In i >2s)	Integreret med termisk kurve, forhindrer rotor/stator skader
Manuel omskiftning	Mekanisk vippe-/trykknap	100.000 elektriske operationer, ON-OFF motorstyring, isolationsfunktion

Turens karakteristika og koordinering

MPCB'er har termiske kurver med omvendt tid, der er specifikt tilpasset til motorvarmekarakteristika:

Termiske triptider (typisk klasse 10A):

1,05×Ir: Ingen tur (2 timer)

1,2×Ir: Tur 10-20 minutter

1,5×Ir: Tur 2-4 minutter

6×Ir: Trip 2-10 sekunder (modstår startstrøm)

12-14×Ir: Øjeblikkelig magnetisk trip (<20ms)

Indstillinger for magnetisk trip:

Indstil 20-30 % over motorens låste rotorstrøm

Forhindrer generende ture under opstart (6-8×FLC i 1-3 sekunder)

Sikrer hurtig udbedring af kortslutningsfejl

Applikationsmiljøer og brugssager

Industri Sektor	Specifik anvendelse	Typiske specifikationer
Industriel automation	Transportørsystemer, pumper, kompressorer, ventilatorer	4A-25A, AC-3, 100kA Icu, trykknapkontrol, DIN-skinne
VVS-systemer	Chillere, luftbehandlingsenheder, køletårne	10A-32A, omgivende kompensation, høj startfrekvens
Vand & Spildevand	Dykpumper, boosterstationer, kunstvanding	6A-40A, tørløbsbeskyttelse (integration af trykafbryder), IP65-kapslinger
Værktøjsmaskiner	Drejebænke, fræsemaskiner, slibemaskiner	1,6A-10A, høj indstrømningsmodstand, hyppig start (AC-4)
Materialehåndtering	Kraner, hejseværker, transportører, elevatorer	10A-63A, drejehåndtag, låsbar OFF, mekanisk sammenlåsning
Mad & drikke	Blandere, kværne, pakkemaskiner	2,5A-16A, tilbehør i rustfrit stål, vaskepligt
Vedvarende energi	Solar sporingsmotorer, vindmølle hjælpeudstyr	1A-10A, udvidet temperaturområde (-25°C til +70°C)
Olie & Gas	Borerigshjælpeudstyr, pumpedonkrafte	25A-100A, tropisk (T2), korrosionsbestandig, høj stødbestandighed

Fremstillingsproces og produktionsarbejdsgang

Præcisionsfremstillingssekvens

Råmateriale IQC → Produktion af bimetalelementer → Elektromagnetisk spolevikling → Fremstilling af kontaktsystem → Montering af lysbue → Mekanismeintegration → Kalibrering og test → Slutmontering → Kvalitetsverifikation → Emballage

Kritiske produktionsstadier

Scene	Procesdetaljer	Kvalitetskontrolpunkter
Produktion af bimetalliske elementer	Inconel/passiveret stålkompositvalsning, varmebehandling for afbøjningsegenskaber, stempling til form, kalibreringsmærkning	Afbøjningshastighed 0,15-0,25 mm/°C, turtemperatur ±3% tolerance, stabilitetstest 1000 timer ved 200°C
Fremstilling af elektromagnetisk spole	Kobbertrådsvikling (0,3-0,8 mm), vakuum lak imprægnering, magnetisk kerne samling	DC modstand ±5%, dielektrisk styrke 2kV/1min, pickup/frafald spændingstest
Kalibrering af termisk trip	Automatiseret kalibreringsstation med præcisionsstrømindsprøjtning, temperaturkammer (-20°C til +60°C)	Turtid ved 1,05×Ir, 1,25×Ir, 6×Ir registreret, ±10% tolerance, permanent markering
Magnetisk trip-indstilling	Magnetventilens luftspaltejustering, fjederforspændingskalibrering, forseglet efter indstilling	Øjeblikkelig trip ved 12-14×Ir ±10%, <20ms drift, manipulationssikker forsegling
Kontakt System Assembly	Sølvlegerede (AgNi eller AgCdO) kontakter loddet til kobberbærere, aftørringsgeometri	Kontaktmodstand <1mΩ, hårdhed HV 100-150, lodningsstyrke >50MPa
Arc Chute Integration	Keramiske splitterplader (6-12 plader), bueløberjustering, deioniseringskammersamling	Dielektrisk styrke >2,5kV, bueslukning <10ms ved 400V, dimensionel ±0,1mm
Afsluttende mekanisme forsamling	Vippe-/trykknapmekanisme, trippelfri tilsidesættelse, kontakttrykfjedre, håndtagsforbindelse	Mekanisk udholdenhed 100.000 operationer, kontakttryk 5-10N, hoppetid <3ms
Omfattende test	Primær injektionstest (0,5-1000A), verifikation af tid-strømkurve, simulering af fasefejl	100% automatiseret test, datalogning, QR-kode sporbarhed

Primære råmaterialer og komponentspecifikationer

Komponent	Materialespecifikation	Leverandørstandarder	Nøgleegenskaber
Bimetallisk strimmel	Inconel 718/passiveret stålkomposit (ASTM TM2) eller messing/stål	ASTM B388, IEC 60404	Afbøjningshastighed 0,2 mm/°C, stabilitet ±3 % over 20 år, krybemodstand
Elektromagnetisk spole	Emaljeret kobbertråd Klasse F (155°C) eller Klasse H (180°C)	IEC 60317, NEMA MW 35	Nedbrudsspænding >2kV, loddeevne 390°C/2s, fleksibilitet
Magnetisk kerne	Siliciumstål lamineringer (0,35-0,5 mm) eller massivt jern	IEC 60404-8, JIS C 2552	Høj permeabilitet, lav remanens, ensartede pickup-egenskaber
Hovedkontakter	Elektrolytisk kobber (Cu-ETP) + AgNi 90/10 eller AgCdO-spidser	ASTM B152, IEC 60368	Ledningsevne ≥100% IACS, lysbueerosion, anti-svejsning
Kontakt Springs	Beryllium kobber (CuBe2) eller rustfrit stål 301	ASTM B196	Træthedslevetid >100.000 cyklusser, konstant tryk 5-10N
Arc Chute Plader	Steatit keramik eller aluminiumoxid (Al₂O₃ 95%)	IEC 60672	Varmemodstand >1000°C, dielektrisk styrke >15kV/mm
Arc Runners	Kobber-wolfram (CuW) eller stål med kobberbelægning	ASTM B702	Bue erosionsbestandighed, magnetisk bueafbøjning
Støbt etui	BMC (DMC-2) termohærdende plast eller PA66 GF30	IEC 60664-1, UL 94 V-0	Sporingsindeks >600V, varmebestandighed 180°C, stød >7 kJ/m²
Driftsmekanisme	Forzinket stål eller rustfrit stål 304	ISO 898-1, ASTM A240	Trækstyrke >400MPa, korrosionsbestandighed, slidbestandig
Terminaler	Messing C36000 eller kobber C11000 med fortinning (5-8μm)	ASTM B16/B187	Strømtæthed 1,0-1,5 A/mm², drejningsmoment kan modstå 1,5-3,0 Nm

Overholdelse af standarder og testprotokoller

International Standards Framework

Standard	Omfang	Gældende vurderinger
IEC 60947-2	Lavspændingskoblingsudstyr - Strømafbrydere	Kortslutningsbeskyttelse, brudkapacitet, isolation
IEC 60947-4-1	Kontaktorer og motorstartere - Elektromekaniske kontaktorer og motorstartere	Motorstart, overbelastningssikring, koordinering med kontaktorer
EN 60947-2 / EN 60947-4-1	Europæiske harmoniserede versioner	CE-mærkning, EU-markedsoverholdelse
GB/T 14048.2 / GB/T 14048.4	Kinesiske nationale standarder	CCC-certificering, Kina marked

Obligatoriske typetest (IEC 60947-4-1 & IEC 60947-2)

Test kategori	Specifik test	Acceptkriterier
Temperaturstigning	Kontinuerlig strøm ved nominel Ir	Terminaler ≤80K (sølv), ≤65K (bare), bimetal ≤85K
Dielektriske egenskaber	Strømfrekvensmodstand (2kV-2,5kV/1min), impuls (6kV-8kV)	Ingen sammenbrud, ingen flashover
Overbelastningsbeskyttelse	1,05×Ir (ingen tur 2 timer), 1,25×Ir (trip ≤2 timer), 1,5×Ir (tur <4min)	Konventionelle udløsningstider pr. udløsningsklasse
Kortslutningsbrud	Icu (ultimate), Ics (service) ved nominel spænding	100kA @ 400V (kompakt), 15-50kA @ 400V (strømområde)
Samordning	Type 1 eller Type 2 med SCPD	Type 2: ingen skader, øjeblikkelig genoperation
Fasefejlfølsomhed	Enfaset drift ved 0,9×Ir	Trip inden for 10s, forhindrer motoren enfaset
Mekanisk udholdenhed	100.000 ubelastede operationer	<5 % parameterdrift, ingen mekanisk fejl
Elektrisk udholdenhed	100.000 AC-3 operationer (0,63-32A)	Kontaktslid <50%, køreegenskaber bibeholdes
Miljømæssigt	Fugtig varme (IEC 60068-2-30), kold, tør varme	Funktionel efter konditionering, ingen korrosion
EMC	Immunitet over for udstrålet/ledende interferens (elektroniske typer)	Ingen generende snuble, EN 60947-4-1 bilag L

Fabrikskvalitetskontrol og -inspektionsstandarder

Indgående materiale QC (IQC)

Materiale	Inspektionsartikler	Prøveudtagningsplan	Udstyr
Bimetalliske strimler	Afbøjningshastighed, modstand, stabilitet, dimensionel tolerance	Prøveprøve pr. batch	Termoovn, afbøjningsmåler, modstandsbro
Emaljeret tråd	Diameter, isoleringstykkelse, gennembrudsspænding, fleksibilitet	AQL 0,65	Mikrometer, dielektrisk tester, forlængelsestester
Sølv kontakt tips	Renhed, tæthed, hårdhed, kompatibilitet med loddelegering	Pr. batch	Spektrometer, hårdhedstester, metallurgisk mikroskop
Plastforbindelser	Glasindhold, viskositet, hærdningsegenskaber, brændbarhed	Pr. batch	Smeltestrømsindekser, DSC, UL 94 testapparat
Stålkomponenter	Hårdhed, trækstyrke, dimensionel tolerance	AQL 1.0	Rockwell hårdhedstester, trækmaskine, CMM

Igangværende kvalitetskontrol (IPQC)

Station	Kontrolparametre	Frekvens	Metode
Bimetal kalibrering	Triptemperatur, nedbøjning ved referencetemperatur, markering	Hver enhed	Automatiseret kalibreringsstation med strømindsprøjtning
Spolevikling	Omdrejningstæller, spænding, modstand, isolering	Hver enhed	Automatiseret viklemaskine med feedback, ohmmeter
Magnetisk trip indstilling	Luftspalte, fjederforspænding, øjeblikkelig udløsningsstrøm	Hver enhed	Primær injektionstester (50-1000A), tidsmåling
Kontakt montage	Kontaktgab, tryk, justering, modstand	Hver 100 enheder	Kraftmåler, mikro-ohmmeter, optisk komparator
Mekanisme integration	Vippekraft, trip-fri funktion, håndtagsbetjening	Hver enhed	Automatiseret funktionstester, kraft-forskydningskurve

Endelig kvalitetskontrol (FQC) og udgående QC (OQC)

Test vare	Standard	Prøvestørrelse
Verifikation af termisk tur	1,05×Ir (ingen trip), 1,25×Ir (trip), tidsregistrering	100 %
Magnetisk trip verifikation	12-14×Ir øjeblikkelig tur, <20ms	100 %
Fasefejl test	Enfaset drift, udløsning inden for 10s	100 %
Dielektrisk modstå spænding	2kV AC/1 min	100 %
Isolationsmodstand	>100MΩ @ 500V DC	100 %
Kontaktmodstand	<1mΩ pr. pol	100 %
Mekanisk drift	10 ON-OFF cyklusser, problemfri drift	100 %
Visuel og dimensionel inspektion	Nul fejl på kritiske dimensioner	100 %
Mærkning af varighed	Opløsningsmiddel aftørring, slidtest	AQL 1.0
Emballagens integritet	Faldtest, vibration (ISTA 3A)	Pr. parti

Produktionsinfrastruktur og produktionskapacitet

Avanceret produktionsudstyr

Udstyrskategori	Maskinspecifikation	Fungere	Kapacitet
Bimetal produktionslinje	Præcisionsvalseværk, varmebehandlingsovn, stansepresse	Fremstilling af bimetalliske strimler, kalibrering	50.000 strimler/dag
Automatiseret kalibrering	6-stations roterende kalibreringssystem med temperaturkamre	Termisk tripkalibrering (-20°C til +60°C)	2.000 enheder/dag
Primær injektionstest	1000A primær strømindsprøjtningssæt	Verifikation af tid-strømkurve	500 enheder/time
Spolevikling	CNC-viklemaskiner med spændingskontrol	Produktion af elektromagnetisk spole	10.000 spoler/dag
Kontakt Lodning	Loddeovn med kontrolleret atmosfære (H₂/N₂)	Sølvspidslodning til kobberbærere	5.000 kontakter/time
Forsamling	Arbejdersamlingsceller	Mekanisme montering, kalibrering, test	3.000 enheder/dag pr. linje
Udholdenhedstest	Testbænke for mekanisk/elektrisk levetid (100.000 cyklusser)	Livsbekræftelse, slidovervågning	200 enheder samtidigt
Miljøtest	Temperatur/fugtighedskamre, vibrationstabeller	IEC 60068-2 overensstemmelsesverifikation	100 enheder/dag

Produktionskapacitet og ledetider

Produktkategori	Månedlig Kapacitet	Standard leveringstid	Mulighed for hasteordre
Kompakt MPCB (0,63A-25A)	100.000 enheder	4-5 uger	3 dage (lagerkomponenter)
Standard MPCB (0,1A-32A)	80.000 enheder	4-5 uger	5 dage
Power MPCB (10A-63A)	60.000 enheder	4-5 uger	7 dage
Kraftig MPCB (40A-100A)	20.000 enheder	4-5 uger	10 dage
Elektronisk MPCB (25A-150A)	20.000 enheder	4-5 uger	7 dage

Teknisk og teknisk teamstruktur

Afdeling	Personale	Ekspertise	Ansvar
R&D Engineering	5 ingeniører	Motorbeskyttelsesalgoritmer, bimetalliske materialer, elektromagnetisk design, bueslukning	Ny produktudvikling, termisk modellering, patentportefølje (40+ patenter)
Procesteknik	18 ingeniører	Præcisionskalibrering, automatiseret samling, lean manufacturing, Industri 4.0	Produktionsoptimering, SOP-dokumentation, udbytteforbedring (>99,5%)
Test & Validering	15 ingeniører	Højstrømstest, motorsimulering, miljøtest, EMC	Typetestkoordinering (IEC 60947-4-1), fejlanalyse, certificering
Applikationsteknik	10 ingeniører	Motorstartberegninger, koordinationsundersøgelser, idriftsættelse i marken	Teknisk kundesupport, skemadesign, motorbeskyttelsestræning
Kvalitetssikring	30 teknikere	ISO 9001, IATF 16949, statistisk proceskontrol (SPC), metrologi	Leverandøraudit, procesaudit, korrigerende handling, kalibreringslaboratorium

Certificeringer og overholdelsesdokumentation

Certificering	Udstedende organ	Omfang	Gyldighed
ISO 9001:2015	ZHONGDA HUAYUAN	Kvalitetsstyringssystem	Årlig overvågning
IEC 60947-2 Typetest	SGS	Circuit-breaker ydeevne	Pr. produktserie
CE-mærkning	Bemyndiget organ	EU markedsadgang	Designafhængig
CCC (Kina)	CQC	Kinesisk obligatorisk certificering	5 års gyldighed

Hvorfor vores MPCB-produktion skiller sig ud

Vores produktionsanlæg repræsenterer 20 års specialisering i motorbeskyttelsesteknologi og leverer MPCB'er, der overgår globale standarder gennem:

Vertikal integration: Egen produktion af bimetalelementer, præcisionskalibrering og fremstilling af elektromagnetiske spole, der sikrer komplet kvalitetskontrol og hurtig tilpasning

Avanceret kalibreringsteknologi: 6-stations automatiserede kalibreringssystemer med temperaturkamre (-20°C til +60°C), der opnår ±3 % trip-nøjagtighed over hele driftsområdet

Test af infrastruktur: $3M+ investeret i primær injektionstest (1000A kapacitet), 100.000-cyklus udholdenhedsverifikation og omfattende miljøsimulering

Motorspecifik ekspertise: Dyb forståelse af motorens startkarakteristika, termiske kurver og koordinationskrav med kontaktorer og bløde startere

Mulighed for tilpasning: Fra specialiserede strømindstillinger til unikke monteringskonfigurationer og hjælpekontaktarrangementer – konstrueret til dine motorbeskyttelseskrav

View as

GV3 80A motorbeskyttelsesafbryder

Oplev CDADA GV3 80A Motor Protection Circuit Breaker, CE-certificeret, med termisk overbelastning, kortslutning, fasetab og isolering. Har 690V rating, 110k cyklusser og temperaturkompensation. Ideel til robust motorbeskyttelse i industrielle omgivelser. Kontakt os for en direkte fabrikspris.

Se mere >> Send forespørgsel >>

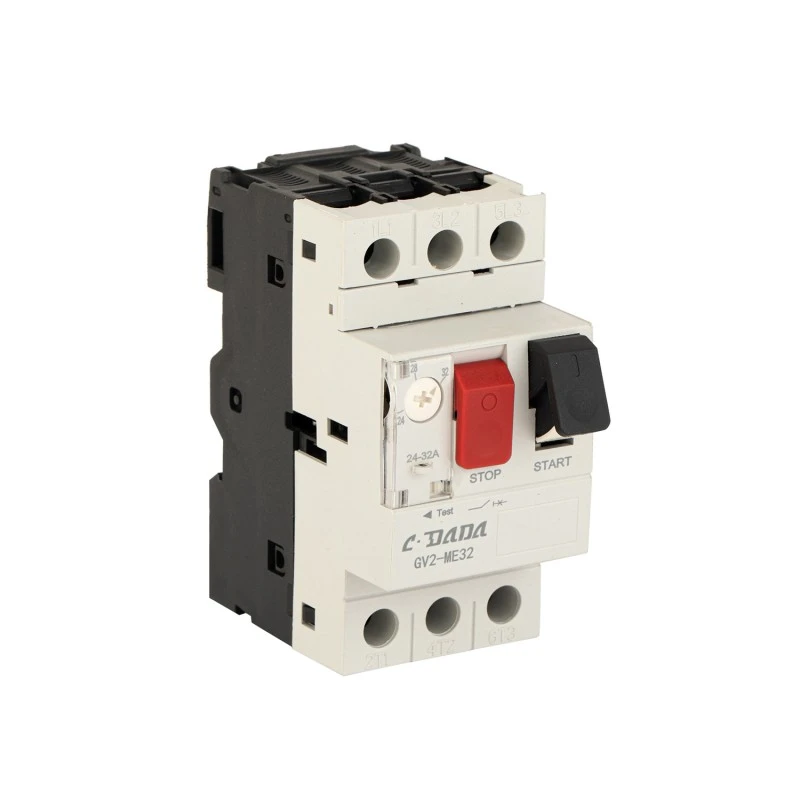

GV2 2P Motor Protection Circuit Breaker
