Fast type støbt hus afbryder

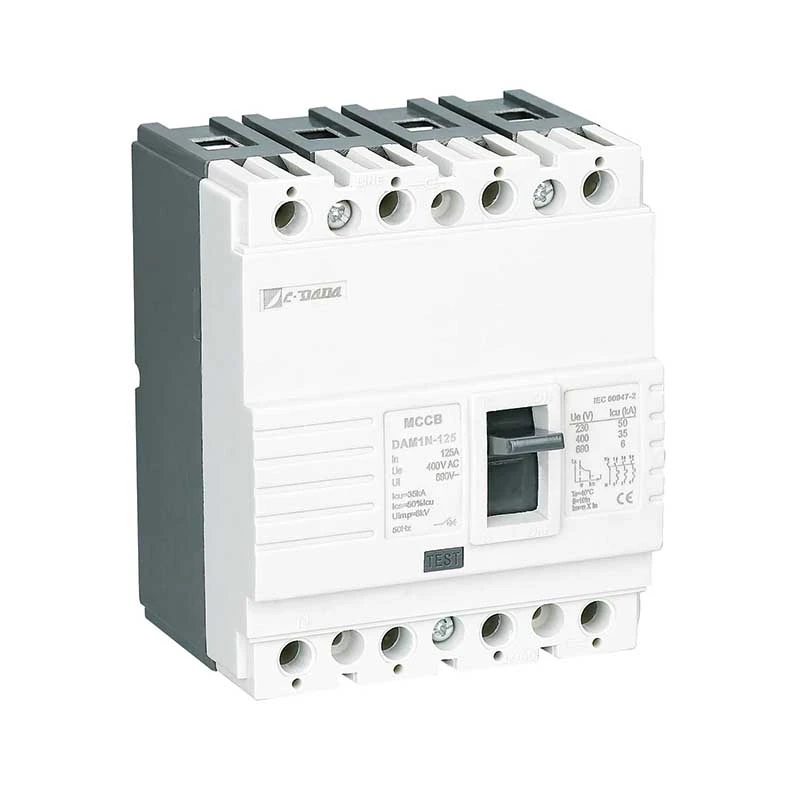

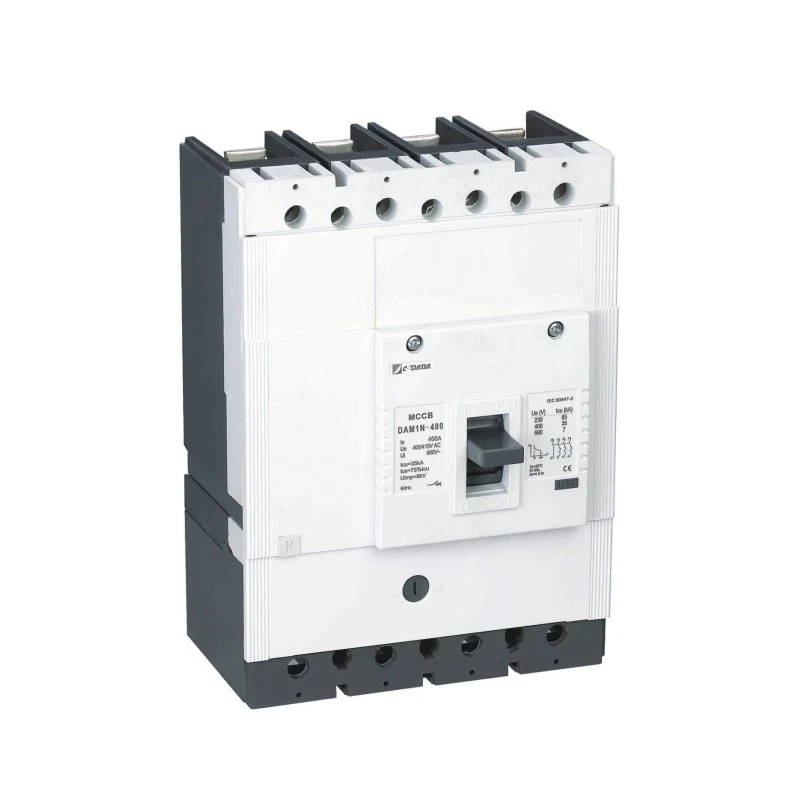

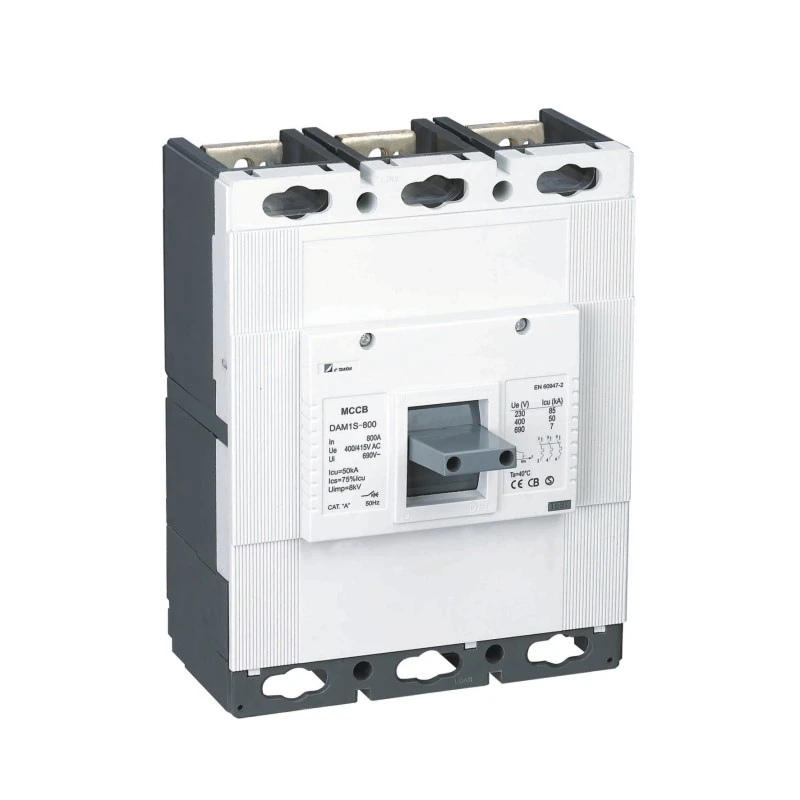

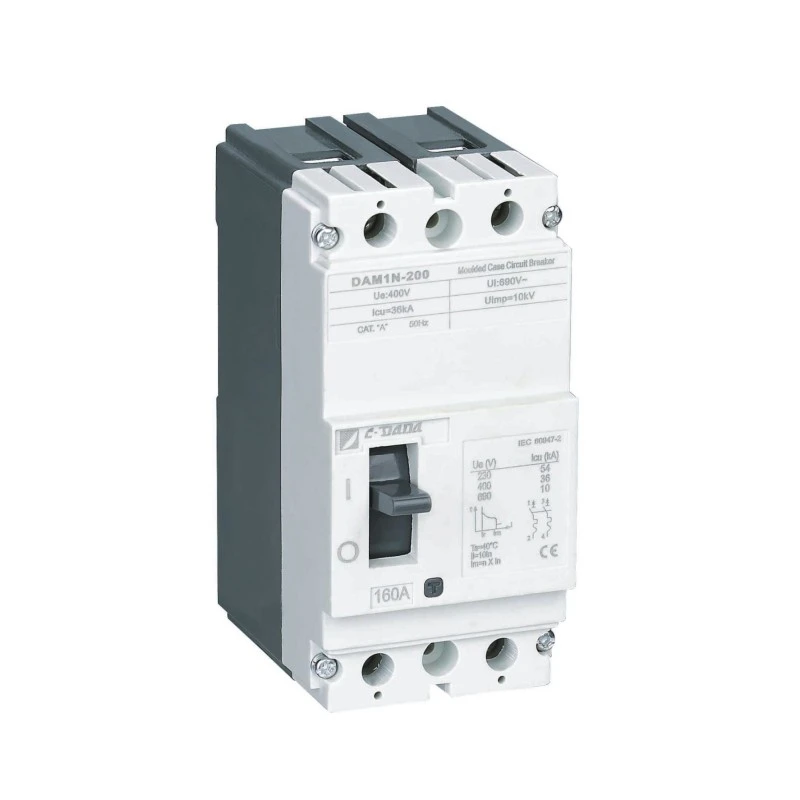

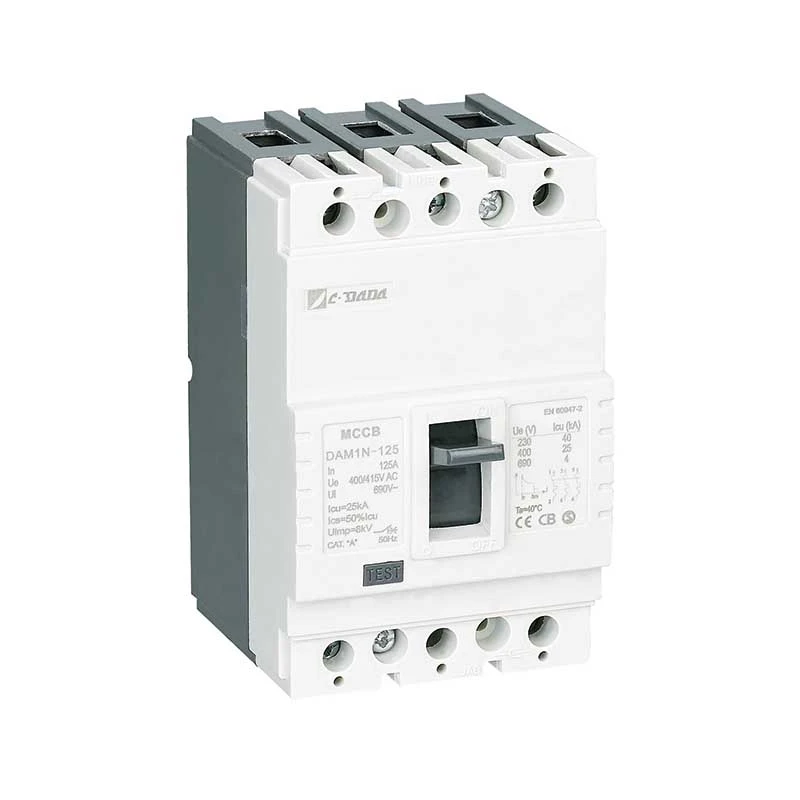

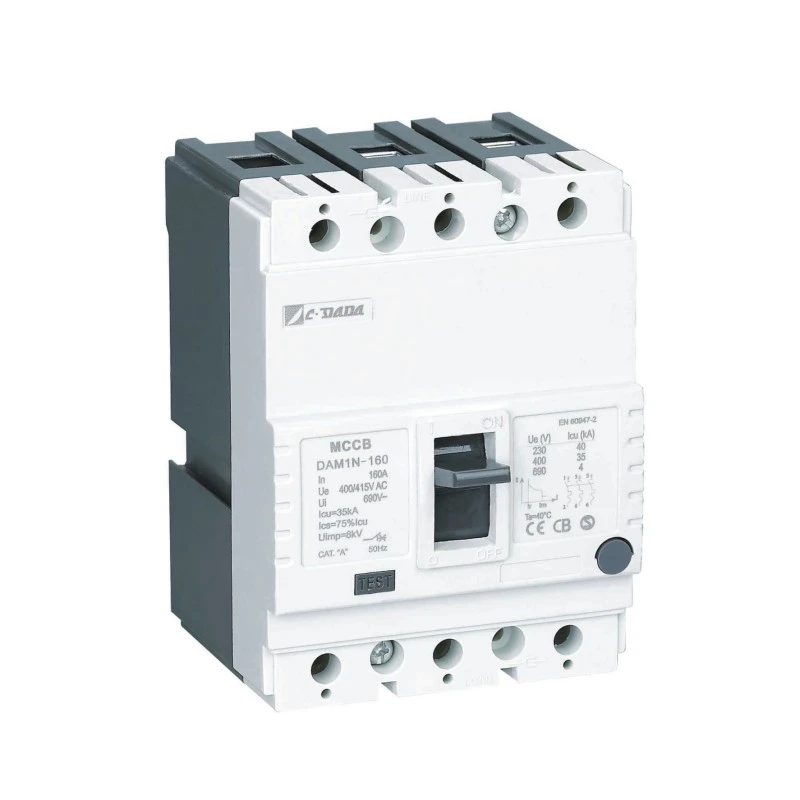

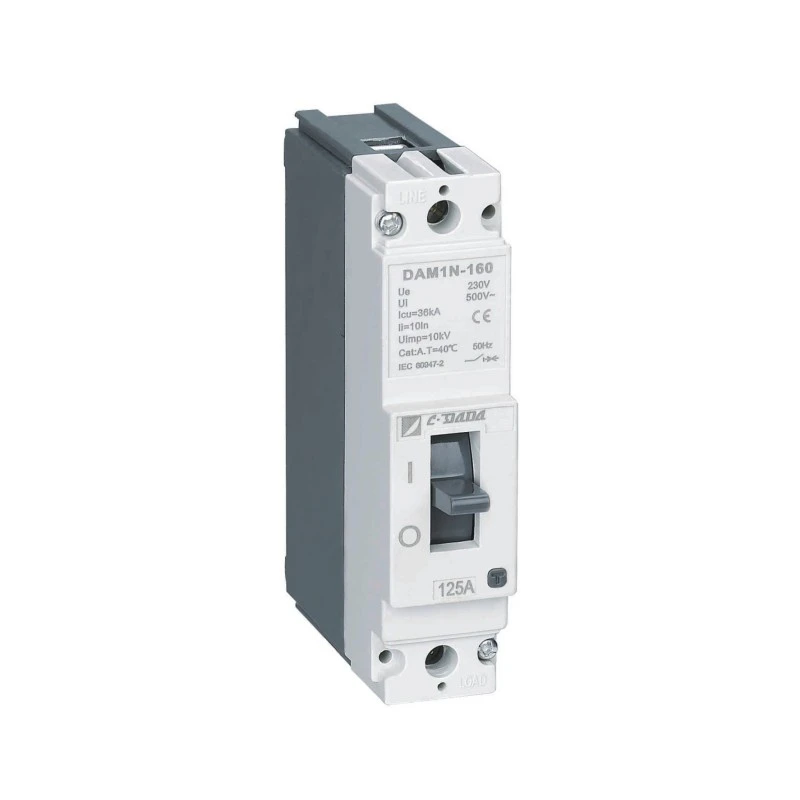

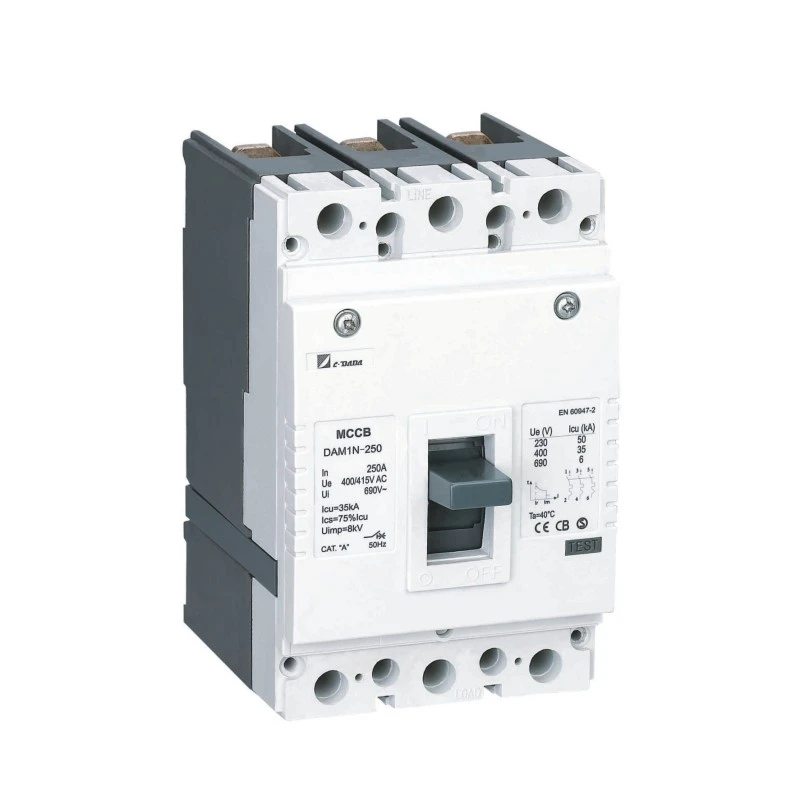

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1-serien opfylder behovene for enhver applikation, fra små brugere til industriel transformer og distributionsinstallation.

DAM1-serien har syv rammestørrelser, op til 1600A, brudkapacitet op til 100 kA, driftsspænding op til 1000 volt, opfylder let en række omfattende elektriske og mekaniske tilbehørsbehov, giver en række installationsløsninger for at maksimere behovene for ethvert strømsystem.

Med global certificering KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 er det bedste valg til verdensomspændende elektriske apparatfabrikker og OEM.

Nøglespecifikationer

Elektriske parametre for DAM1 MCCB støbt hus afbryder

● Icu:O-t-CO test(O:Åben manøvre,CO:Luk-åben manøvre,t:Ventevarighed)

● Ics:O-t-CO-t-CO test(O:åben manøvre,CO:Luk-åben manøvre,t:Vente varighed)

★ ON/I-position: Det angiver, at afbryderens kontakter er lukkede. I denne position er afbryderhåndtaget i øverste position

★ TRIP Position: Det angiver, at afbryderen er åbnet på grund af enhver fejl (overbelastning eller kortslutning). I dette tilfælde er afbryderhåndtaget i midterpositionen mellem ON og OFF. For at bringe afbryderen, som er i trip-position, til ON-position; skub afbryderhåndtaget nedad som vist med OFF-tegnet

Afbryderen skal indstilles med "klik"-lyd. Træk derefter i håndtaget som vist med ON-tegnet for at lukke afbryderen

★ OFF/0 Position: Det angiver, at afbryderens kontakter er åbne. På denne måde er afbryderhåndtaget i nederste position.

Fysiske parametre for DAM1-125 MCCB støbt hus afbryder

Arbejdsprincip og beskyttelsesmekanisme

★ Termisk beskyttelse (overbelastning)

Den bimetalliske strimmel bøjes, når den opvarmes af vedvarende overstrøm (> mærkestrøm). Bøjningshastigheden er proportional med strømmens størrelse – hvilket sikrer omvendt-tidsudløsning, der efterligner kabels termiske opførsel, hvilket forhindrer generende ture, samtidig med at udstyret beskyttes.

★ Magnetisk beskyttelse (kortslutning)

Under en kortslutning (f.eks. fase-til-fase eller fase-til-jord), trækker et højstrømsmagnetisk felt øjeblikkeligt magnetstemplet og frigiver låsemekanismen inden for millisekunder - afbryder fejlstrømmen, før der opstår termisk skade.

Produktfordele

★ Krop og omslag:

Glasfiberpolyesterharpiks er blevet brugt som krops- og dækmateriale i overensstemmelse med EN 60512-20-2 standarden. Dette materiale, som kaldes BMC (Bulk Molding Compound) i litteraturen, foretrækkes på grund af høje elektriske og mekaniske værdier og kan modstå en temperatur på 160 ℃ kontinuerligt. BMC-materiale brænder ikke ved kontakt med tråd ved en temperatur på 960 ℃ i overensstemmelse med IEC 695-2-1

Bimetal: Bimetal er et materiale, der består af en kombination af to plademetaller med forskellige forlængelseskoefficienter mod varme. Strømmen, der går gennem afbryderen, opvarmer bimetal. På grund af effekten af ​​denne varme. bimetal bøjer sig mod den mindre strækkende plade. Da varmen stiger, når strømmen, der passerer gennem afbryderen, stiger, opvarmes bimetal mere og bøjer mere. På denne måde styrer den åbningsmekanismen for at åbne afbryderen.

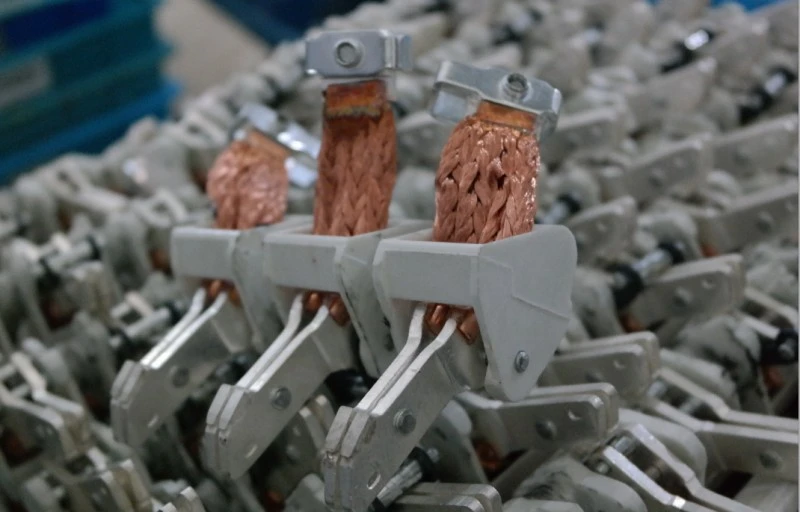

★ Kontaktpersoner:

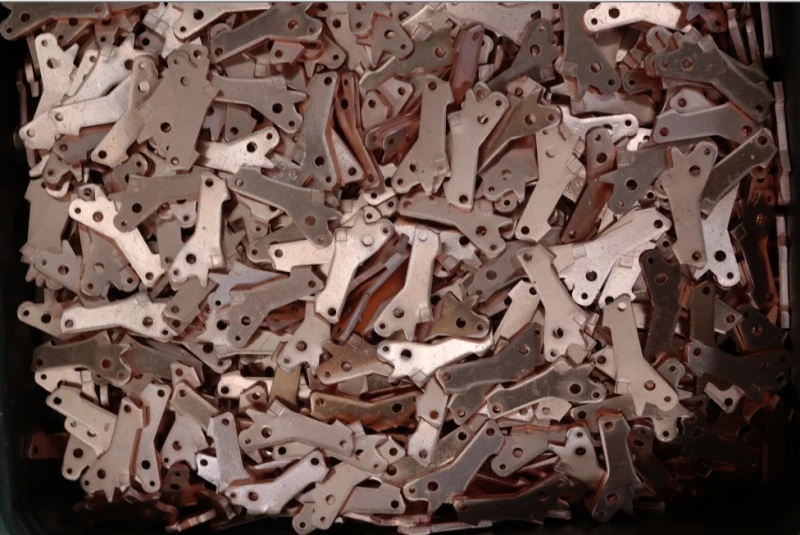

Kontaktlegering bestemmes for afbrydere ved at tage hensyn til brudte og bårne strømværdier og konstruktion. Normalt bruges sølv-, grafit-, nikkel-, wolfram-legeringskontakter i afbrydere Kontakter, som er lavet af sølv-grafitlegeringer med en glattere struktur, bruges i faste (bund) kontakter, sølv wolfram-kontakter, som er hårdere, bruges i bevægelige (øverste) kontakter. En sænket struktur er blevet sikret i bevægelige kontakter. På denne måde har sænkede og hårde legeringskontakter en plads på bløde faste kontakter i hver åbning-lukning.

På denne måde sikres den laveste modstand. Bevægelig kontakt bør røre den faste kontakt meget godt for at have lav kontaktmodstand. Imidlertid resulterer for stor kontakttrykkraft i beskadigelse af kontakter i en kortere periode end normalt. Kontaktlegeringer er meget vigtige for en sund åbning-lukning.

★ Lysbueslukkercelle (separator):

Separatorer bruges til at slukke den lysbue, der dannes under drift af afbryderen, der arbejder under energi. Mens bevægende kontakt er adskilt fra fast kontakt, fortsætter strømmen med at flyde mellem kontakterne i et stykke tid, og dette kaldes lysbue. Denne lysbue skulle være udslettet i løbet af meget kort tid

★ Udryddelse af bue:

Buen skubbes mod separatorer på grund af magnetfelt dannet omkring buen. På denne måde forlænges buen og bliver slank og brækket af mellem skillepladerne (Figur-5). På grund af karakteristisk for det anvendte materiale på sidevæggene af separatorerne, kommer en gas ud på grund af høj temperatur forårsaget af lysbuen. Denne gas har en vigtig effekt på udryddelse af lysbuen.

Anvendelse

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) er betroet på tværs af kritisk infrastruktur:

★ Industriel: Stålværker, olie- og gasplatforme, kemiske fabrikker

★ Sundhedsvæsen: Hospitalets hoved- og underfordelingstavler

★ Transport: Jernbanesignalering, lufthavnsbagagesystemer

★ Kommerciel: Skyskrabere, datacentre, indkøbscentre, kongrescentre

★ Offentlige spillesteder: Teatre, stadioner, offentlige bygninger

Fordele ved installation og vedligeholdelse

★ Nem integration:

Standardsæt inkluderer samleskinner, fasebarrierer og hardware

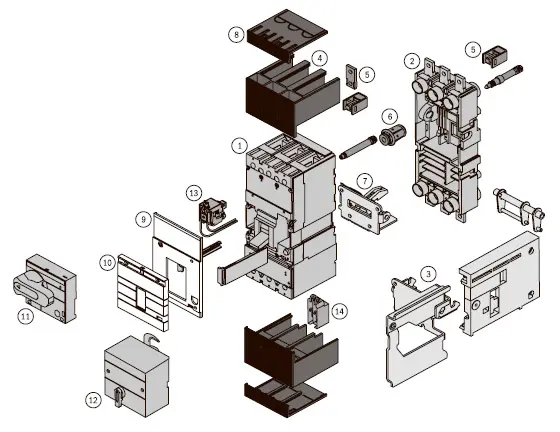

Valgfrit tilbehør: alarmkontakter, shunt-/underspændingsudløser, elektriske betjeningsmekanismer

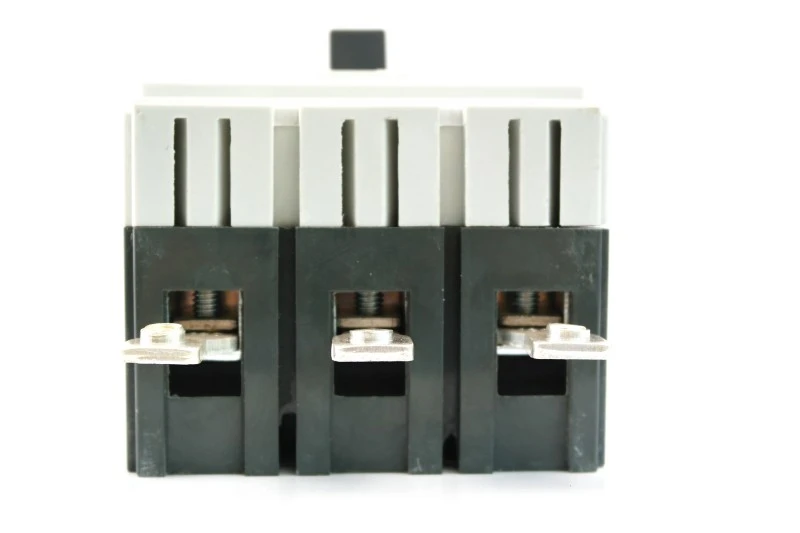

1) Tilslut med udvidet samleskinne (foto 1)

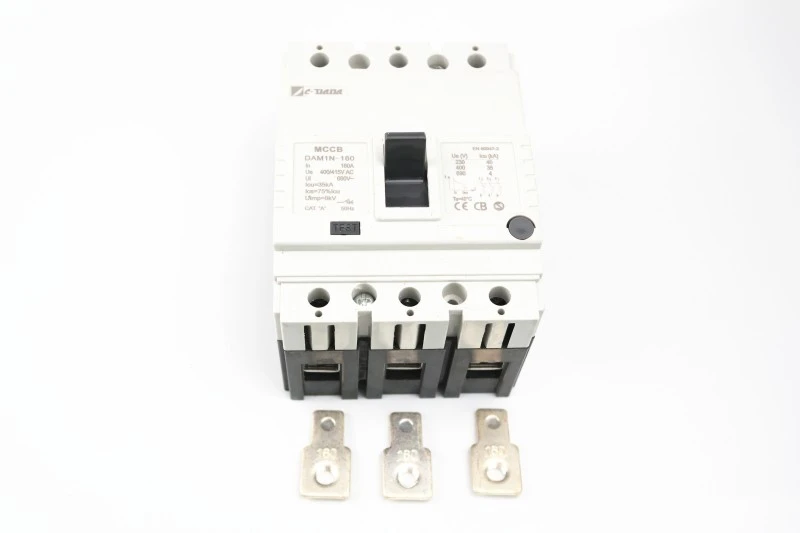

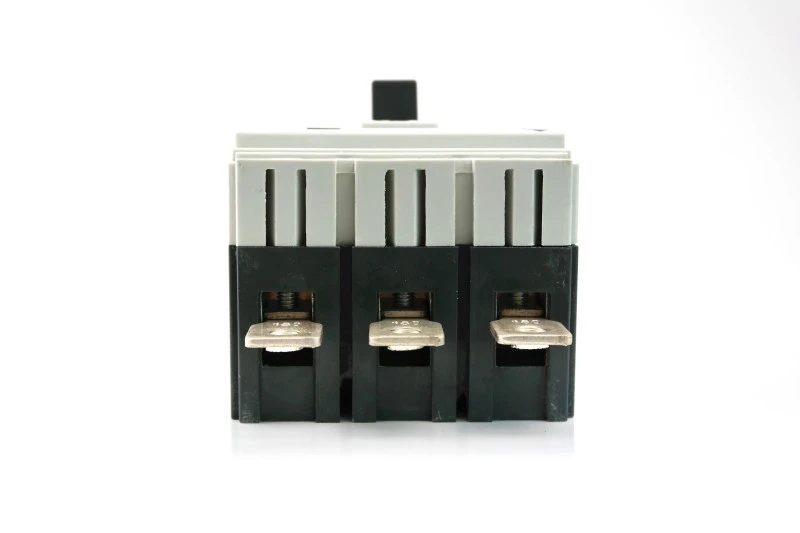

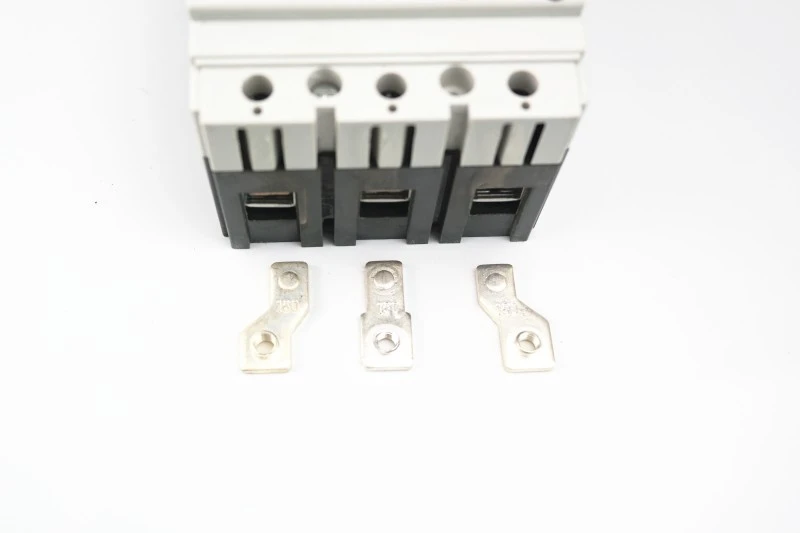

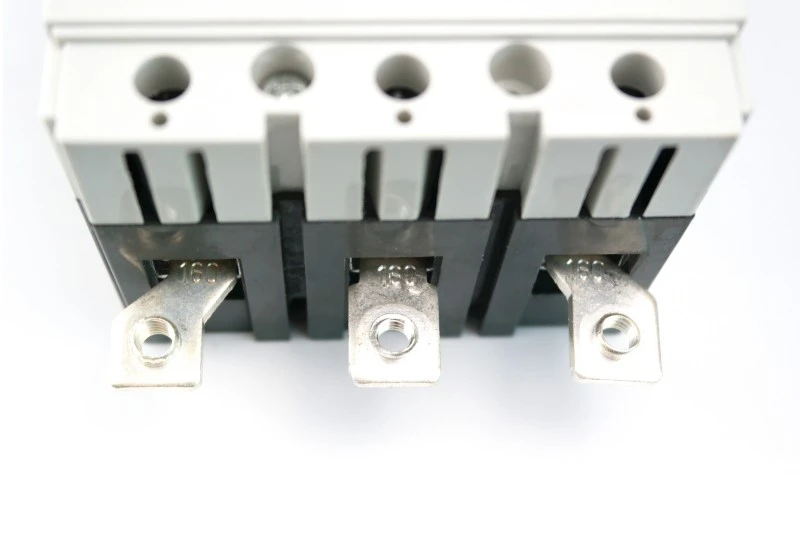

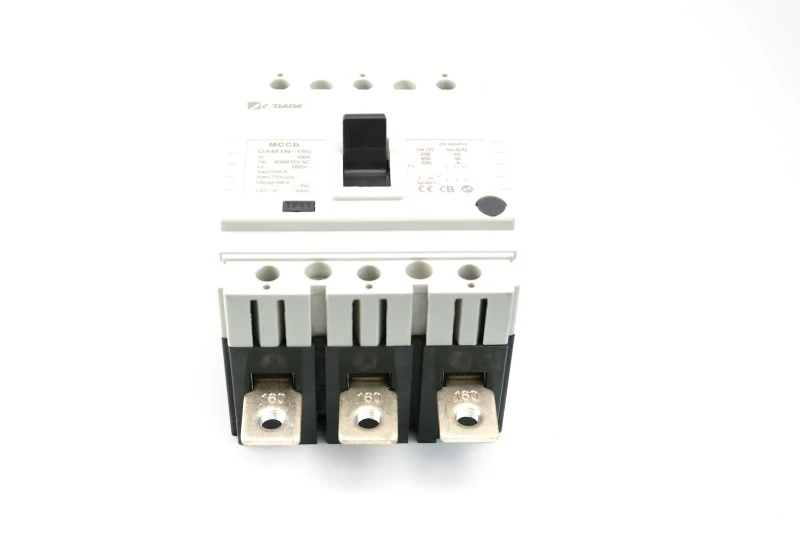

2) Tilslut med sprederterminal (foto 2)

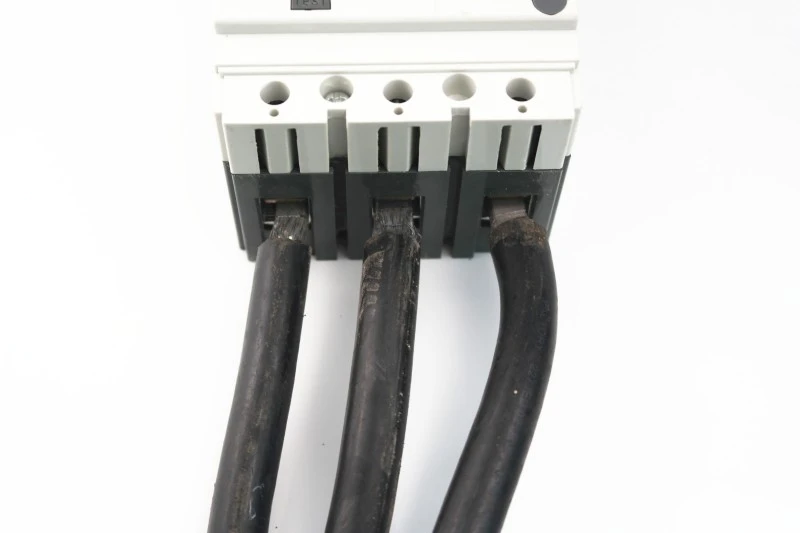

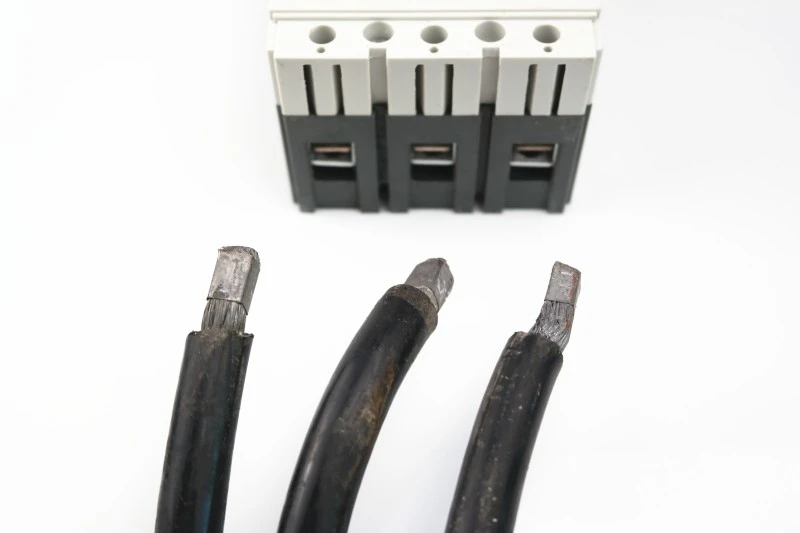

3) Tilslut kabel direkte (foto 3) uden brug af kabelsko.

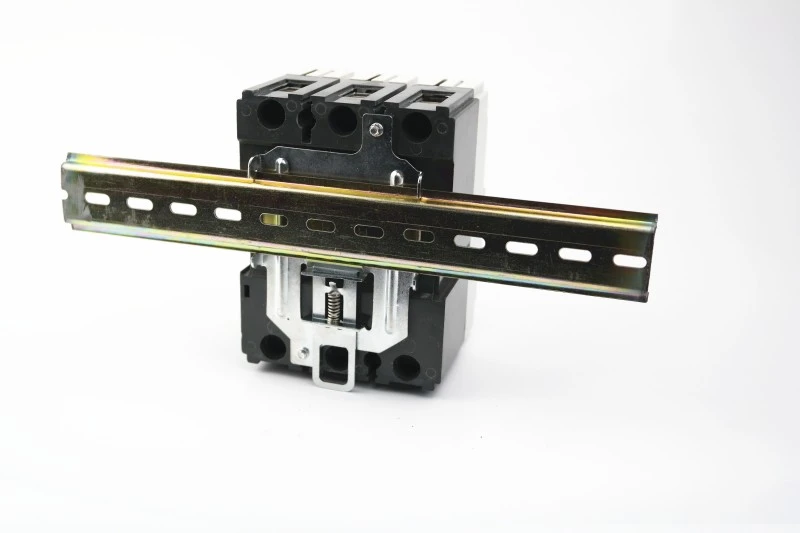

Ved hjælp af speciel klemme kan 125 og 160 enheder monteres på en DIN-skinne.

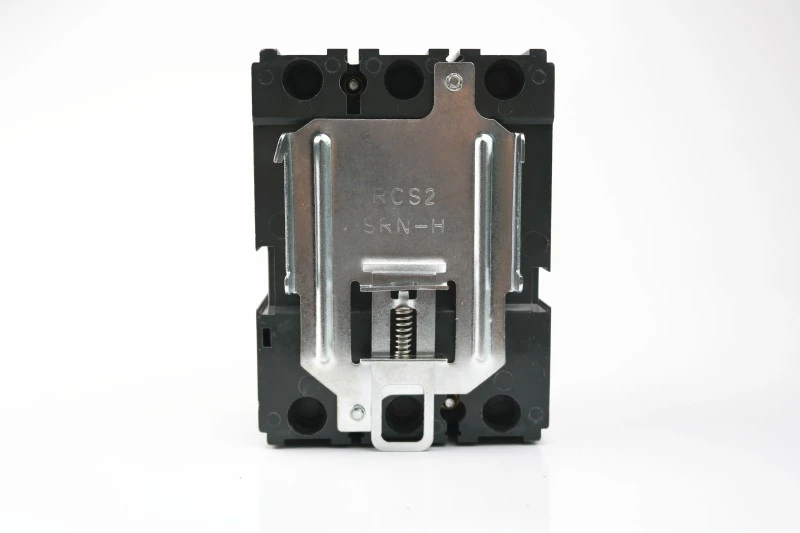

Afbryder med klemme

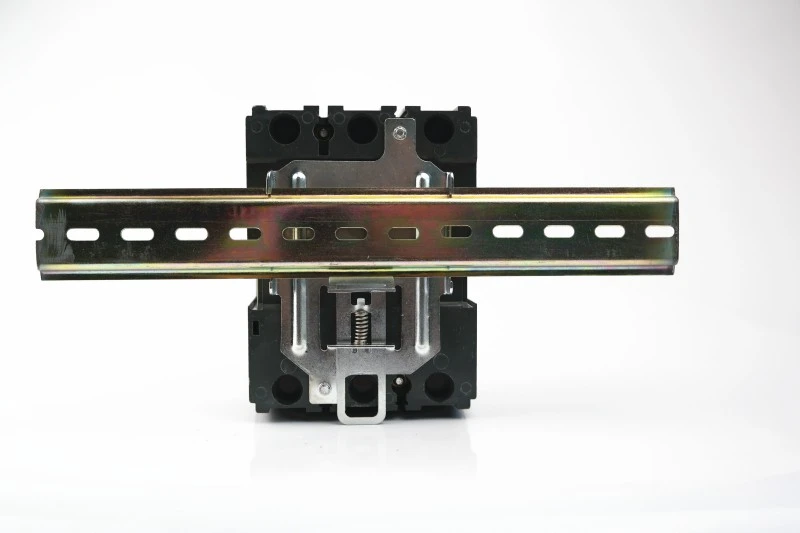

klemme med DIN-skinne

klemme med DIN-skinne

★ Pladsbesparende design:

10–20 % lettere og mere kompakt end indenlandske alternativer

Muliggør mindre kabinetstørrelser → lavere materiale- og forsendelsesomkostninger

★ Brugervenlig nulstilling:

Tydelig TRIP-indikation forhindrer blind genlukning

Et hørbart "klik" bekræfter korrekt mekanisk indgreb

★ Fremtidsklar:

Understøtter plug-in og draw-out kits (for udvalgte modeller)

Kompatibel med tilføjelser til smart overvågning

Hvorfor vælge CDADA?

1. Vi er den førende producent i 42+ år. Vores virksomhed grundlagt i 1983, udviklede sig meget hurtigt i 40 år.

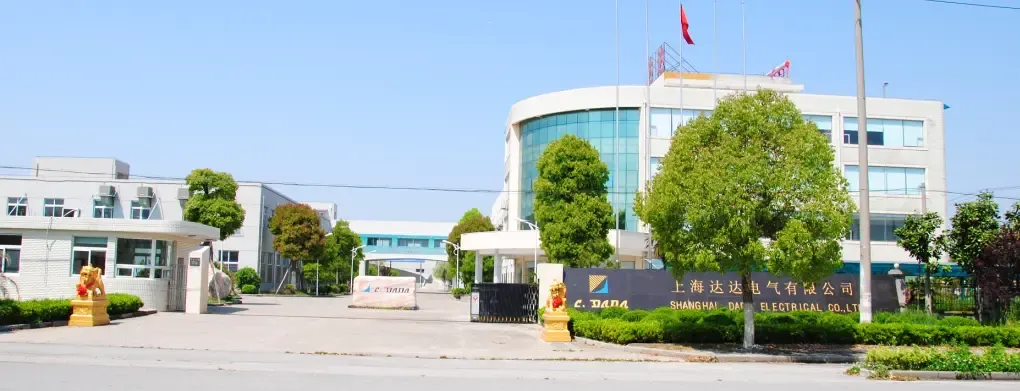

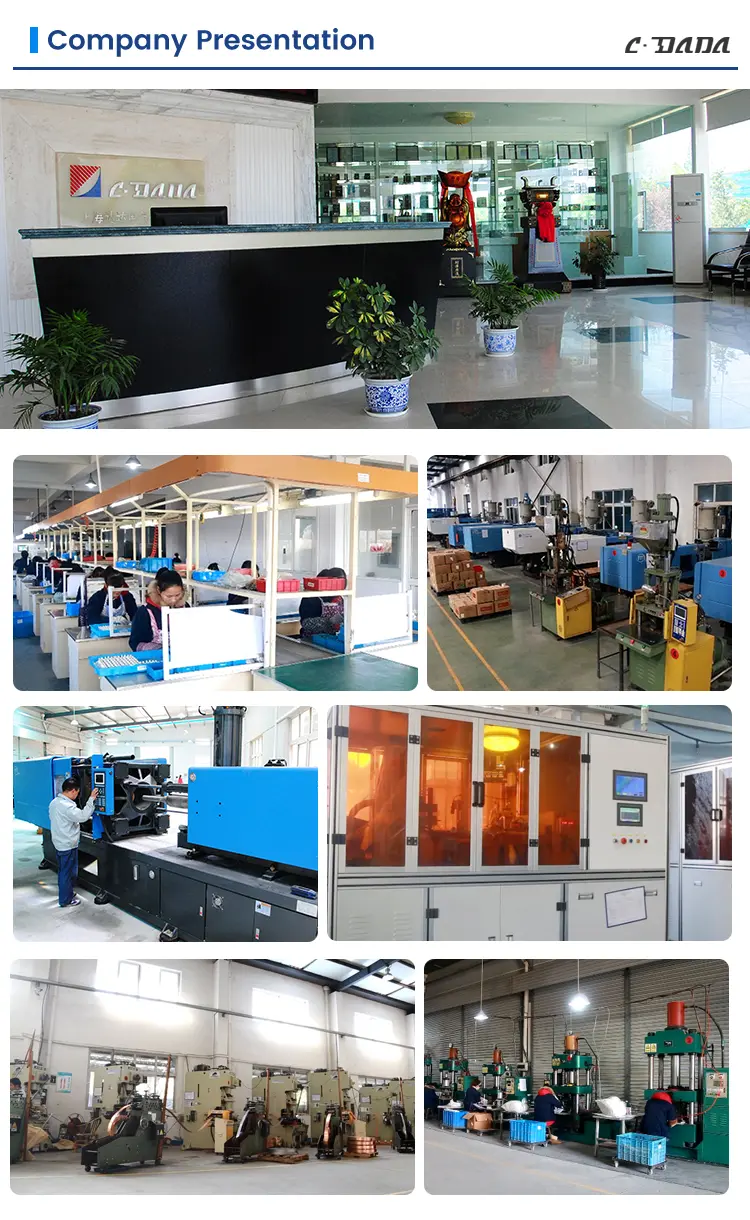

2. Koncernen, der omfatter 3 fabrikker, ejer et produktionsareal på 52.400 m² og beskæftiger mere end 500 medarbejdere. Vi har investeret næsten ti millioner yuan for at udvide vores drift og opgradere vores værksteder.

3. Fabriksrevideret af INTERTEK, DEKRA & GMC

4. Højstyrke kartoner, pallebeskyttelse, god til langdistance eksporttransport

Ofte stillede spørgsmål (FAQ)

Q1: Kan DAM1 Fixed Type Molded Case Circuit Breaker monteres på en DIN-skinne?

A1: Ja – modellerne 125A og 160A kan installeres på DIN-skinner ved hjælp af den valgfri specialklemme. Højere klassifikationer er kun panelmonteret.

Q2: Hvilke certificeringer har DAM1-serien?

A2: Det er certificeret med CE, CB, ASTA, KEMA, SEMKO og RoHS, hvilket sikrer overholdelse i EU, Mellemøsten, Sydøstasien og videre.

Q3: Hvordan nulstiller jeg afbryderen efter en tur?

A3: Flyt først håndtaget helt ned til OFF (du vil høre et klik), og træk det derefter op til ON. Tving den aldrig direkte fra TRIP til ON.

Q4: Er hjælpeenheder kompatible?

A4: Ja – alarmkontakter, hjælpekontakter, shunt-/underspændingsudløser og elektriske operatører kan tilføjes uden adskillelse.

Q5: Er DAM1 velegnet til at erstatte ældre afbrydere?

A5: Absolut. Dens kompakte fodaftryk tillader direkte udskiftning af ældre MCCB'er i de fleste paneler – hvilket sparer tid og opgraderingsomkostninger.
