Leverandør af slidstærkt MCB-tilbehør fra Kina

CDADAer producent og leverandør af forskelligt elektrisk lavspændingsudstyr og tilhørende tilbehør, herunder MCB-tilbehør. Vores 52.400 m² store anlæg fungerer som produktionsgrundlaget, der gør os i stand til at levere engrosprodukter, og vi hilser også OEM-tilpasningsanmodninger velkommen. Du er velkommen til at kontakte os for et tilbud.

Hvad er MCB-tilbehør?

MCB tilbehør er supplerende enheder designet til at forbedre funktionaliteten, beskyttelsen og kontrolmulighederne forMiniature Circuit Breakers (MCB'er). Disse modulære tilføjelser forvandler grundlæggende kredsløbsbeskyttelsesanordninger til intelligente, integrerede komponenter i moderne elektriske distributionssystemer. Fungerer underIEC 60898-1 (strømafbrydere til husholdnings- og lignende installationer) ogIEC 60947-5-1 (kontrolkredsløbsenheder), MCB-tilbehør muliggør fjernbetjening, statusovervågning, sikkerhedslåsning og problemfri integration med bygningsstyringssystemer.

MCB tilbehør er kendetegnet ved deresmodulær 17,5 mm bredde (halvt modul eller fuldt modul design), så de kan monteres direkte på DIN-skinner ved siden af MCB'er eller clipses på afbryderhuset. Denne standardiserede modularitet sikrer kompatibilitet på tværs af store producenter, herunder Schneider Electric, ABB, Hager, Siemens og Chint.

Det globale MCB-tilbehørsmarked oplever betydelig vækst drevet af intelligent bygningsadoption, krav til energistyring og industriel automatisering, hvor producenter tilbyder omfattende porteføljer, der forbedrer sikkerhed, bekvemmelighed og systemintelligens.

MCB tilbehør produktkategorier og konfigurationer

Kategori	Tilbehørstype	Fungere	Tekniske specifikationer
Fjernbetjening	Shunttur (ST)	Fjernudkobling via eksternt spændingssignal	AC: 24V, 110V, 230V, 415V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), Forseglet 20VA (AC)/20W (DC); Turtid <50ms; Bredde: 17,5 mm (1 modul)
	Underspændingsudløsning (UVR)	Automatisk udløsning, når spændingen falder under tærskelværdien	Afhentning: 0,85×Un; Frafald: 0,35-0,7×Un (35-70% af vurderet); Forhindrer automatisk genlukning; Bredde: 17,5 mm (1 modul)
	Overspændingsudløsning	Udløses, når spændingen overstiger sikre grænser	Typisk 270-280V AC til 230V systemer; Beskytter mod overspændingsforhold
	Motor betjeningsenhed	Elektrisk opladning og fjernbetjening TÆND/SLUK	230V AC forsyning, 3-5s driftstid, manuel overstyring, positionsfeedback
Statussignalering	Hjælpekontakt (AX)	Indikerer afbryderposition (ON/OFF)	1NO+1NC eller 2NO+2NC, 6A ved 230V AC/3A ved 400V AC, kontakter af sølvlegering; Bredde: 9 mm (0,5 modul)
	Alarmkontakt (AL)	Signalafbryder udløst på grund af fejl	1NO+1NC, fungerer kun på automatisk trip (ikke manuel OFF), adskilt fra hjælpeudstyr; Bredde: 9 mm (0,5 modul)
	Fejlsignalkontakt	Angiver specifikke fejltyper	Mikroswitch-baseret, integreret med elektroniske overstrømsrelæer
Sikkerhed og sikkerhed	Hængelås vedhæftning	Låser afbryderen i ON eller OFF position	Accepterer 2 hængelåse med 4,75 mm hasper; Forhindrer uautoriseret drift
Sikkerhed og sikkerhed	Låsesæt	Sikrer skifte i specifik position	Til vedligeholdelses lockout/tagout (LOTO) procedurer
Samleskinnesystemer	Pin-type samleskinne	1-faset eller 3-faset forsyningstilslutning	1m længde, op til 56 stænger, 100A klassificeret, isoleret
Samleskinnesystemer	Samleskinne af gaffeltype	Multipolet fordeling	Til 1P, 2P, 3P, 4P konfigurationer, laterale stik tilgængelige
Beskyttelse og identifikation	Terminaldæksler	Forhindrer utilsigtet kontakt	IP20 til IP40, fasebarrierer, fingersikkert design
Beskyttelse og identifikation	Markeringsstrimler	Kreds identifikation	13-moduls strips til mærkning, snap-on montering
Smart/Kommunikation	Trådløst hjælpeudstyr	Bluetooth/WiFi-statusovervågning	Tuya App-kompatibel, selvforsynende eller batteri, realtidsadvarsler

Regler for tilbehørskombination:

Maksimal kombination: 3 tilføjelsesblokke pr. MCB (typisk kun venstre side)

Positionering: 1 underspændings- eller shuntudløser direkte på MCB-siden, derefter 2 kontakter (hjælpe + alarm)

Bredde standarder: 9 mm (0,5 modul) til kontakter, 17,5 mm (1 modul) til udløser

Kernefunktioner og driftsprincip

Shunt Trip (ST) - Fjernudløsningsmekanisme

Komponent	Fungere	Tekniske detaljer
Elektromagnetisk spole	Genererer magnetisk felt, når den aktiveres	AC: Inrush 200VA, forseglet 20VA; DC: Inrush 200W, forseglet 20W; Isoleringsklasse F (155°C) eller H (180°C)
Stempelmekanisme	Slår udløserstangen for at udløse mekanisme	Hærdet stål, fjeder-retur, slaglængde 3-5mm, kraft 2-5N
Montering	Snap-pasning på MCB venstre side	Værktøjsfri installation, automatisk justering med udløserstang
Tegn	Mekanisk flag på fascia	Visuel indikation af spoledrift

Driftssekvens:

Styrespænding påført shuntudløsningsklemmer (A1-A2)

Spolen aktiverer, genererer magnetisk felt (AC eller DC)

Stemplet rammer MCB-udløserstangen med tilstrækkelig kraft til at overvinde mekanismens lås

MCB udløses, hovedkontakter adskilt

Mekanisk flag angiver shuntudløsning

Spolen deaktiveres, stemplet returnerer via fjeder

MCB kræver manuel nulstilling (genlukning)

Ansøgninger:

Nødstopsystemer (nødstopknapper)

Integration af brandalarmsystem (automatisk nedlukning)

Fjernbelastningsreduktion (efterspørgselsresponsprogrammer)

Generatoroverførselsskemaer (synkroniseret åbning)

Underspændingsudløsning (UVR) - Spændingsovervågning

Parameter	Specifikation	Sikkerhedsfunktion
Pickup spænding	0,85 × Un (afbryder kan lukkes)	Forhindrer lukning ved utilstrækkelig spænding
Udfaldsspænding	0,35-0,70 × Un (35-70 % af vurderet)	Automatisk udløsning ved underspænding
Tidsforsinkelse	Øjeblikkelig eller 0,1-3s (elektroniske typer)	Forhindrer gener fra kortvarige dyk
Kontinuerlig pligt	100% nominel spænding	Spolen aktiveres kontinuerligt under normal drift
Bredde	17,5 mm (1 modul)	Standard DIN-skinnemontering

Driftsprincip: UVR-spolen forbliver konstant aktiveret under normal drift og holder mekanisk MCB-lukkemekanismen. Når forsyningsspændingen falder under udfaldstærsklen i det angivne tidsrum:

Den elektromagnetiske kraft bliver utilstrækkelig til at opretholde låsen

Mekanisk fjederdrev udløsermekanisme

MCB åbner automatisk

Forhindrer genlukning, indtil spændingen vender tilbage til afhentningsniveauet

Dette beskytter:

Motorer fra lavspændingsstart (høj strøm, overophedning)

Udstyr fra brownout-skader

Sikkerhed mod uventet genstart efter strømgenoprettelse

Hjælpe- vs. alarmkontakter

Feature	Hjælpekontakt (AX)	Alarmkontakt (AL)
Operation	Skifter tilstand med MCB-håndtagsposition	Fungerer kun på automatisk trip (overbelastning/kortslutning)
Tegn	ON/OFF status	Kun fejludløsning
Kontakt konfiguration	1NO+1NC eller 2NO+2NC	1NO+1NC standard
Bedømmelse	6A ved 230V AC, 3A ved 400V AC	6A ved 230V AC, 3A ved 400V AC
Bredde	9 mm (0,5 modul)	9 mm (0,5 modul)
Anvendelse	Statusindikation, aflåsning, styrekredsløb	Fejlalarm, vedligeholdelsesalarm, tripindikation

Applikationsmiljøer og brugssager

Anvendelse	Tilbehørskonfiguration	Tekniske krav	Integration
Smarte boliger til boliger	Shunttur + Hjælpe + Trådløst modul	230V AC, WiFi/Bluetooth, Tuya App	Boligautomatik, fjernbetjening, energistyring
Kommercielle bygninger	UVR + Auxiliary + Alarm	230V AC, BMS integration, brandalarm interface	Bygningsstyringssystem, nødstop
Industriel kontrol	Shunttur + 2×Hjælpe + Motoroperatør	24V DC, PLC-kompatibilitet, hurtig respons (<50ms)	PLC/DCS-styring, maskinsikkerhedskredsløb
Sundhedsfaciliteter	UVR + Alarm + Hængelås	Medicinsk kvalitet, høj pålidelighed, LOTO-kapacitet	Væsentlig strømstyring, vedligeholdelsessikkerhed
Datacentre	Shunttur + Alarm + Samleskinnesystem	48V DC, høj tæthed, modulær udvidelse	Strømfordelingsenheder (PDU'er), fjernstyring
Vedvarende energi	Shuntudløsning + Overspændingsudløsning	1000V DC systemer, udendørs klassificering, hurtig nedlukning	Solcelleanlæg, energilagring, inverter integration
Olie & Gas	Eksplosionssikkert tilbehør + UVR	ATEX/IECEx certificeret, tropisk	Nødstopsystemer (ESD), farlige områder
Infrastruktur	Motoroperatør + Hjælpe + Nøglelås	400V AC, kraftig, 50.000 cyklus levetid	SCADA-systemer, fjernbetjeningscentre

Fremstillingsproces og produktionsarbejdsgang

Præcisionsfremstillingssekvens

Råmateriale IQC → Elektromagnetisk spolevikling → Stempel/armaturebearbejdning → Kontaktsystemfremstilling → Hussprøjtestøbning → Undersamling → Kalibrering og test → Endelig integration → Emballage

Kritiske produktionsstadier

Scene	Procesdetaljer	Kvalitetskontrolpunkter
Spolevikling	Emaljeret kobbertråd (0,1-0,3 mm), automatisk vikling med spændingskontrol, vakuum lak imprægnering	Omdrejningstal ±1%, DC modstand ±5%, dielektrisk styrke 2kV/1min, isolationsmodstand >100MΩ
Stempelbearbejdning	Koldvalset stål SPCC eller jernpulvermetallurgi, præcisionsslibning, hærdning (HRC 45-55)	Dimensionstolerance ±0,02 mm, overfladefinish Ra 0,8, magnetisk permeabilitet >5000
Kontakt Fabrikation	Sølv-nikkel (AgNi 90/10) stempling, nitning til kobberbærere, aftørringsgeometri	Hårdhed HV 80-120, kontaktmodstand <50mΩ, lodningsstyrke >50MPa
Boligstøbning	PA66 GF30 eller PBT GF30, 280-320°C injektion, 17,5 mm modularitet kritisk	Dimensionstolerance ±0,05 mm, sporingsindeks >600V, UL 94 V-0, varmebestandighed 160°C
Fjederfremstilling	Oliehærdet kulstofstål SWOSC-V eller rustfrit stål 301, CNC coiling, varmebehandling	Træthedslevetid >100.000 cyklusser, fjederhastighed ±10 %, afspænding <5 %
Underforsamling	Spole-stempel-kontakt integration, slagtilpasning, snap-fit mekanisme test	Driftsspænding 0,85-1,1×Un, udløsningskraft 2-5N, responstid <50ms
Endelig kalibrering	Pickup/frafald spændingsverifikation (UVR), driftstidsmåling (shunttrip), kontaktmodstand	100% automatiseret test, datalogning, sporbarhed QR-kodning

Primære råmaterialer og komponentspecifikationer

Komponent	Materialespecifikation	Leverandørstandarder	Nøgleegenskaber
Coil Wire	Emaljeret kobbertråd Klasse F (155°C) eller Klasse H (180°C)	IEC 60317, NEMA MW 35	Nedbrudsspænding >2kV, loddeevne 390°C/2s, fleksibilitet
Magnetisk kerne	Siliciumstål lamineringer (0,35-0,5 mm) eller massivt jern	IEC 60404-8, JIS C 2552	Høj permeabilitet, lav koercitivitet, konsistente magnetiske egenskaber
Stempel/armatur	Koldvalset stål SPCC eller jernpulver (Fe-99%)	JIS G 3141, MPIF Standard 35	HRC 45-55, overfladefinish Ra 0,8, korrosionsbestandighed
Kontaktpersoner	Sølv-nikkel (AgNi 90/10) eller sølv-cadmiumoxid (AgCdO)	ASTM B152, IEC 60368	Ledningsevne >90% IACS, lysbueerosion, anti-svejsning
Kontakt Springs	Beryllium kobber (CuBe2 C17200) eller rustfrit stål 301	ASTM B196	Træthedslevetid >100.000 cyklusser, konstant tryk, korrosionsbestandighed
Boliger	PA66 GF30 (30 % glasfiber) eller PBT GF30	IEC 60664-1, UL 94 V-0	Sporingsindeks >600V, varmebestandighed 160°C, slagstyrke >7 kJ/m²
DIN-skinneclips	Fjederstål 65Mn eller rustfrit stål 304, forzinket	GB/T 1222, ISO 3506	Klemmekraft 50-100N, 10.000 cyklus træthed, korrosionsbestandighed
Terminaler	Messing C36000 eller kobber C11000 med fortinning (5-8μm)	ASTM B16/B187	Strømtæthed 1,0-1,5 A/mm², drejningsmoment kan modstå 1,5-2,5 Nm

Overholdelse af standarder og testprotokoller

International Standards Framework

Standard	Omfang	Gældende krav
IEC 60898-1	Strømafbrydere til husholdnings- og lignende installationer	Basisstandard for MCB'er, tilbehørskompatibilitet
IEC 60947-5-1	Styrekredsløbsenheder og koblingselementer	Hjælpekontaktklassifikationer, elektrisk holdbarhed, terminalmarkeringer
IEC 60947-2	Lavspændingskoblingsudstyr - Strømafbrydere	Shunttur/UVR ydeevne, koordinering
EN 60898-1 / EN 60947-5-1	Europæiske harmoniserede versioner	CE-mærkning, EU-markedsadgang

Obligatoriske typetests (IEC 60947-5-1 / IEC 60898)

Test kategori	Specifik test	Acceptkriterier
Elektrisk udholdenhed	10.000 operationer ved mærkestrøm (AC-15/DC-13)	Kontaktslid <50%, ingen svejsning, ensartet drift
Mekanisk udholdenhed	100.000 ubelastede operationer	<5 % parameterdrift, ingen mekanisk fejl
Dielektriske egenskaber	2kV AC/1min (kontrolkredsløb), 4kV impuls	Ingen sammenbrud, ingen flashover
Temperaturstigning	Kontinuerlig drift ved nominel spænding/strøm	Spole ≤85K (Klasse F), terminaler ≤80K
Stød & Vibration	IEC 60068-2-27 (chok), IEC 60068-2-6 (vibration)	Ingen falsk betjening, ingen skade, funktionel efter test
Miljømæssigt	Fugtig varme (IEC 60068-2-30), kold, tør varme	Funktionel efter konditionering, ingen korrosion
EMC	Immunitet over for ledet/udstrålet interferens	Ingen generende drift, EN 60947-5-1

Fabrikskvalitetskontrol og -inspektionsstandarder

Indgående materiale QC (IQC)

Materiale	Inspektionsartikler	Prøveudtagningsplan	Udstyr
Emaljeret tråd	Diameter, gennembrudsspænding, forlængelse, loddeevne	AQL 0,65	Mikrometer, dielektrisk tester, trækmaskine
Magnetisk stål	Permeabilitet, kernetab, isoleringsbelægning	Pr. batch	Epstein stel, enkelt plade tester
Sølv kontakter	Renhed, hårdhed, tæthed, dimensionel tolerance	Pr. batch	Spektrometer, hårdhedstester, CMM
Plastgranulat	Glasindhold, viskositet, fugt, brændbarhed	Pr. batch	Smeltestrømsindekser, DSC, UL 94 apparat
Fjederstål	Trækstyrke, udmattelsesbestandighed, dannelse	Pr. batch	Trækmaskine, udmattelsestester

Igangværende kvalitetskontrol (IPQC)

Station	Kontrolparametre	Frekvens	Metode
Spolevikling	Omdrejningstæller, spænding, modstand, isolering	Hver enhed	Automatisk vikling med feedback, ohmmeter
Stempelbearbejdning	Dimensionstolerance, overfladefinish, hårdhed	Hver 100 enheder	CMM, profilometer, hårdhedstester
Kontakt montage	Justering, tryk, modstand, lodning kvalitet	Hver 100 enheder	Kraftmåler, mikro-ohmmeter, XRF
Boligstøbning	Temperatur, tryk, dimensionsnøjagtighed	Hver cyklus	SCADA overvågning, SPC diagrammer
Undersamling	Driftsspænding, slag, responstid	Hver enhed	Automatiseret testbænk, datalogning

Endelig kvalitetskontrol (FQC) og udgående QC (OQC)

Test vare	Standard	Prøvestørrelse
Driftsspændingsområde	0,85-1,1×Un (afhentning), >0,2×Un (frafald for UVR)	100 %
Responstid (shunttur)	<50ms ved nominel spænding	100 %
Kontaktmodstand	<50mΩ (hjælpeudstyr), <100mΩ (alarm)	100 %
Dielektrisk modstå spænding	2kV AC/1 min	100 %
Isolationsmodstand	>100MΩ @ 500V DC	100 %
Mekanisk drift	10 cyklusser, glat, klæber ikke	100 %
Snap-fit kompatibilitet	Parring med udpeget MCB-ramme	100 %
Visuel og dimensionel inspektion	17,5 mm modularitet, markerer holdbarhed	100 %
Prøvetagning af elektrisk udholdenhed	1.000 operationer ved nominel belastning	AQL 1.0
Emballagens integritet	Faldtest, vibration (ISTA 3A)	Pr. parti

Produktionsinfrastruktur og produktionskapacitet

Avanceret produktionsudstyr

Udstyrskategori	Maskinspecifikation	Fungere	Kapacitet
Spolevikling	CNC-viklemaskiner (Nittoku/Marsilli) med spændingskontrol	Præcisionsspoleproduktion	20.000 spoler/dag
Stempling og formning	60-tons progressiv matricepresse (Bruderer)	Kontaktstempling, fjederformning	30.000 komponenter/dag
Sprøjtestøbning	80 tons termoplastpresse (Arburg)	Hus, kabinetter, DIN-skinneclips	10.000 boliger/dag
Monteringsautomatisering	Robotceller (ABB/Fanuc) med synssystemer	Undersamling, kalibrering, test	5.000 tilbehør/dag pr. linje
Test udstyr	Automatiseret tilbehørstestbænk	Driftsegenskaber, timing, udholdenhed	1.000 enheder/time
	Mekanisk udholdenhedstester	100.000 cyklus verifikation	200 enheder samtidigt
	EMC-testkammer	Immunitet/emissionstest	100 enheder/dag

Produktionskapacitet og ledetider

Produktkategori	Månedlig Kapacitet	Standard leveringstid	Mulighed for hasteordre
Shunt trips (alle spændinger)	50.000 enheder	4-5 uger	3 dage
Underspændingsudløsninger	20.000 enheder	4-5 uger	3 dage
Hjælpekontakter	10.000 enheder	4-5 uger	3 dage
Alarmkontakter	50.000 enheder	4-5 uger	3 dage
Motordriftsanordninger	50.000 enheder	4-5 uger	5 dage
Samleskinnesystemer	1.000 meter	4-5 uger	3 dage

Teknisk og teknisk teamstruktur

Afdeling	Personale	Ekspertise	Ansvar
R&D Engineering	5 ingeniører	Elektromagnetisk design, kontaktfysik, IoT-integration, trådløs kommunikation	Nyt tilbehørsudvikling, smarte funktioner, patentportefølje (30+ patenter)
Procesteknik	15 ingeniører	Spoleviklingsautomatisering, præcisionsstempling, plaststøbning, mager fremstilling	Produktionsoptimering, udbytteforbedring (>99%), omkostningsreduktion
Test & Validering	12 ingeniører	IEC 60898/60947 overholdelse, udholdenhedstest, EMC, miljøsimulering	Typetestkoordinering, fejlanalyse, certificeringsstyring
Applikationsteknik	10 ingeniører	MCB integration, kontrolsystemer, BMS/SCADA interface	Kundeteknisk support, systemdesign, idriftsættelse
Kvalitetssikring	25 teknikere	ISO 9001, IATF 16949, statistisk proceskontrol, metrologi	Leverandøraudit, procesaudit, korrigerende handling, kalibrering

Hvorfor vores MCB-tilbehørsfremstilling skiller sig ud

Vores produktionsanlæg repræsenterer20 års specialisering i lavspændingskredsløbsbeskyttelsestilbehør, der leverer MCB-tilbehør, der overgår globale standarder gennem:

Modulær ekspertise: Dyb forståelse af 17,5 mm DIN-skinnemodularitet, der sikrer problemfri integration med MCB'er fra større producenter (Schneider Acti9, ABB System pro M, Siemens Sentron, Hager)

Smart tilbehørsinnovation: Proprietære trådløse hjælpekontakter og energiovervågningssensorer, der transformerer konventionelle MCB'er til IoT-aktiverede smartenheder uden udskiftning af afbryder

Vertikal integration: In-house spolevikling med vakuumimprægnering, præcisionskontaktstempling og termoplastisk støbning, der sikrer komplet kvalitetskontrol og hurtig tilpasning

Test af infrastruktur: $2M+ investeret i automatiseret test, inklusive 100.000-cyklus mekanisk udholdenhedsverifikation, EMC-immunitetstest og MCB-kompatibilitetstest

Hurtig tilpasning: Fleksibel fremstilling, der muliggør tilpasning af spænding, kontaktkonfiguration og kommunikationsprotokol med 2-ugers leveringstider

View as

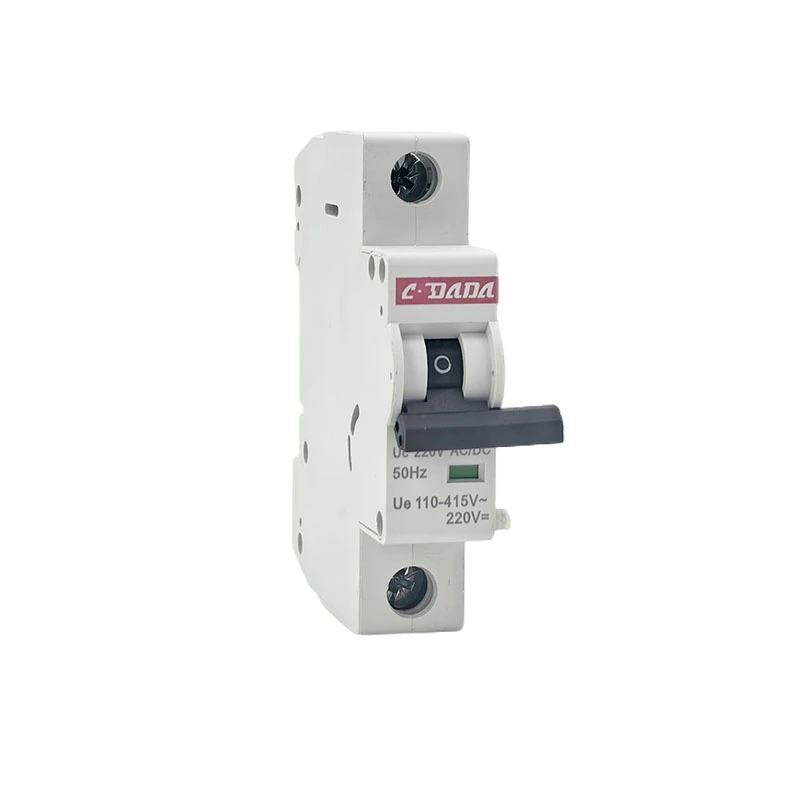

MCB-shuntudløsning

Vælg CDADA som din MCB Shunt Release leverandør, dette produkt er til fjernstyring af dine DAB7-63 afbrydere. Tilgængelig i 24V til 400V AC/DC sikrer den pålidelig drift inden for et bredt spændingsområde. Ideel til nødstop og automatiseringssystemer. Nem at installere, med direkte kompatibilitet med CDADAs DAB7-serie – ingen yderligere adaptere nødvendige.

Se mere >> Send forespørgsel >>

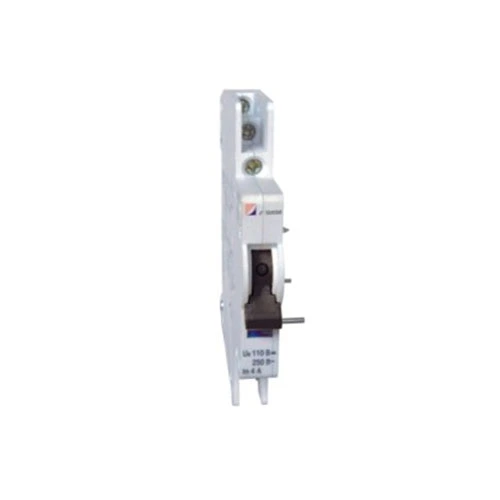

MCB Alarm og Hjælpekontakt

Køb CDADA MCB Alarm og hjælpekontakt – dobbeltfunktionsmodul til DAB7-63 afbrydere. Kombinerer 2 overførselskontakter (ekstra + alarm) i én kompakt enhed. Ideel til fjernstatusovervågning og fejlsignalering i paneler. Nem snap-on installation i venstre side. Som en direkte fabrik er OEM/engrospriser tilgængelig.

Se mere >> Send forespørgsel >>

CDADA er en MCB tilbehør-producent og leverandør i Kina. Vores fabrik betjener forskellige industrier såsom strømsystemer, bygningsautomatisering og industriel fremstilling og tilbyder fleksible OEM/ODM-løsninger.
