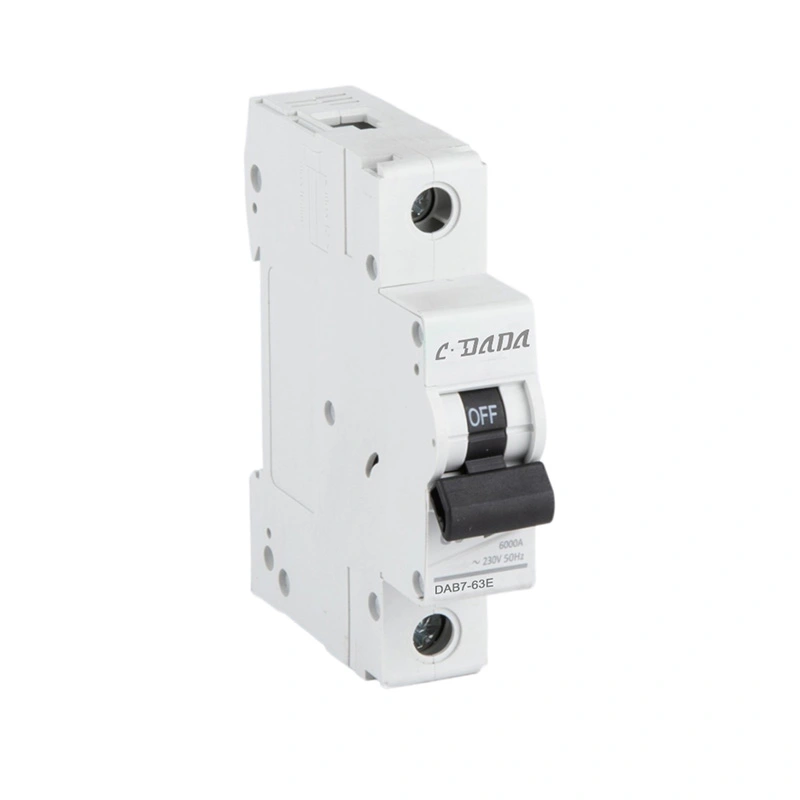

1P 6kA AC miniatureafbryder

CDADA 1P 6kA AC miniatureafbryder er en højkvalitets enkeltpolet miniatureafbryder designet til AC lavspændingssystemer. Det giver pålidelig beskyttelse mod overbelastninger og kortslutninger, og beskytter effektivt elektriske kredsløb og tilsluttet udstyr. Fremstillet efter strenge internationale standarder er denne AC MCB ideel til distributører, OEM'er og el-entreprenører, der søger holdbare, omkostningseffektive beskyttelsesløsninger.

Produktegenskaber og fordele

★ Kompakt design: Pladsbesparende struktur velegnet til standardfordelingstavler

★ Høj brudkapacitet: 6kA kortslutningsafbrydelsesevne for øget sikkerhed

★ Præcisionsudløsning: Termisk-magnetisk udløsningsenhed sikrer nøjagtig overbelastnings- og kortslutningsbeskyttelse

★ Slet statusindikation: Synligt ON/OFF-vindue for hurtig kontrol af kredsløbsstatus

★ Sikker ledningsføring: Højkvalitetsterminaler med stabil forbindelse, hvilket reducerer kontaktmodstanden

★ Holdbar konstruktion: Brandhæmmende hus med høj temperaturbestandighed

★ Nem installation: Standard 35 mm DIN-skinne montering til hurtig montering

★ Pålidelig kvalitet: 100% fuld inspektion før forsendelse, ensartet ydeevne

Ansøgninger

★ CDADA 1P 6kA AC Miniature Circuit Breaker er meget udbredt i:

★ Boligbygninger, lejligheder og villaer

★ Kontorbygninger, indkøbscentre og kommercielle faciliteter

★ Letindustrielle værksteder og produktionsanlæg

★ Indkøbscentre, hoteller og restauranter

★ Offentlige faciliteter og infrastrukturprojekter

★ Belysningskredsløb og beskyttelse af lille strømudstyr

Tekniske parametre

Dispositionsdimensioner

★ Bredde: 17,8 mm pr. stang (standard enkelt-polet størrelse)

★ Højde: Cirka 85-92 mm (varierer afhængigt af nuværende rating)

★ Dybde: Cirka 68-72 mm

★ Ledningskapacitet: 1,5-16mm² fleksibelt eller stift kobberkabel

★ Standardkompatibilitet: Passer til alle 35 mm DIN-skinnesystemer (TS35/7.5, TS35/15)

IEC 60898-1

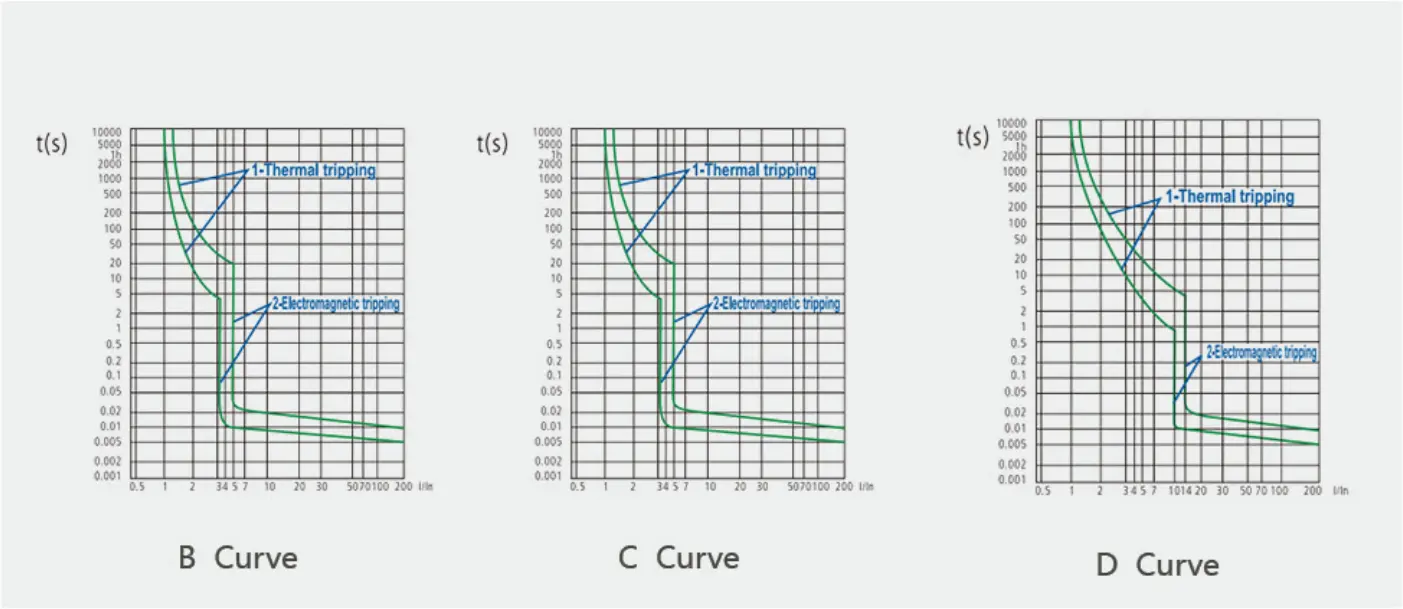

Magnetisk udløsning

Når der opstår en kortslutning, opnås øjeblikkelig udløsning af en magnet med en jernkerne. I henhold til 1EC60898-standarden kan dette produkt opdeles i tre typer: B, C og D.

Termisk udløsning

●Når der opstår overbelastning i kredsløbet, vil afbryderens bimetalliske strimmel bøjes på grund af varme, hvilket får kontakterne til at afbrydes og resultere i termisk udløsning;

● IEC-standarden definerer udløsningstidsområdet for forskellige overbelastningsstrømme;

●Referencetemperaturen for testmiljøet er 30 °C.

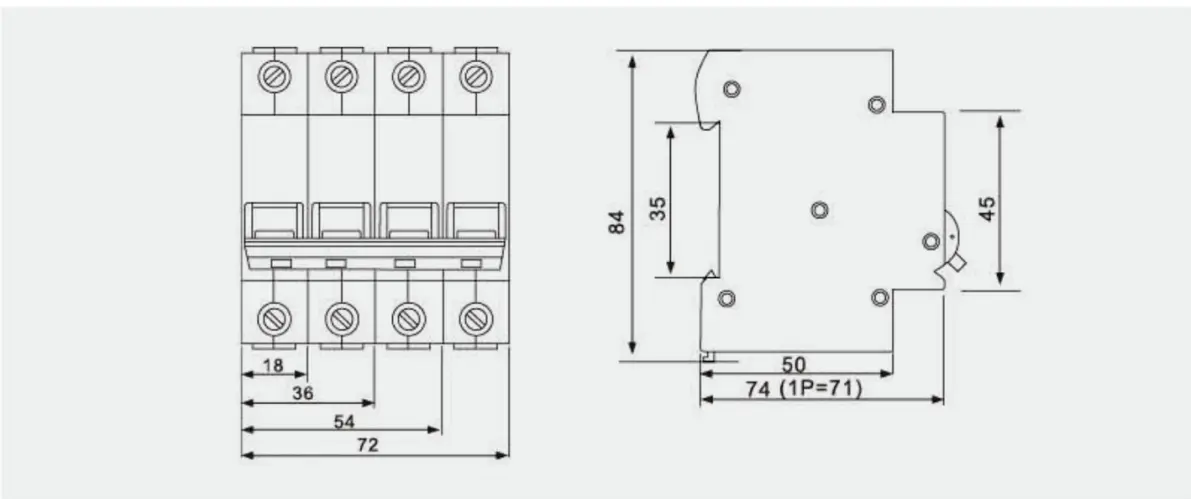

●Produkt- og installationsdimensioner (MM)

Produktet er monteret på en styreskinne med en maksimal tilslutningskapacitet på 25 mm².

Kvalitetskontrol

★ ISO9001 Certificeret Fremstilling: Strengt kvalitetsstyringssystem gennem hele produktionen

★ Omfattende test: 100 % inspektion inklusive udløsningskarakteristika, temperaturstigning og spændingstest

★ In-House Production: 90% af nøglekomponenterne fremstillet internt for ensartet kvalitet

★ Miljøtest: Høj/lav temperaturdrift, verifikation af fugtmodstand

★ Pålidelighedssikring: Langsigtet holdbarhedstest for forlænget levetid

Emballage & forsendelse

★ Standard eksportemballage: Bølgekartoner med beskyttelse

★ Klar mærkning: Modelnummer, nuværende rating, polantal, mængde og certificeringsoplysninger

★ Beskyttende emballage: gruppeboks til 12 enheder for at forhindre beskadigelse under transport

★ Forsendelsesmuligheder: Velegnet til sø-, luft- og landtransport; tilgængelig for bulk forsendelse

★ Custom Packaging: OEM-emballagemuligheder tilgængelige for brandpartnere

Kundesuccescases

★ CDADA 1P 6kA AC Miniature Circuit Breaker har etableret et langsigtet samarbejde med kunder over hele verden:

★ Boligprojekter: Leveres til boligudviklere i Sydøstasien, Mellemøsten og Sydamerika

★ Kommercielle installationer: Samarbejdet med el-entreprenører i Europa, Afrika og Asien til kommercielle byggeprojekter

★ OEM-partnerskaber: Samarbejdet med globale elektriske brands for private labeling og skræddersyede løsninger

★ Industrielle applikationer: Leveres til produktionsfaciliteter til beskyttelse af maskiner og udstyr

★ Distributørnetværk: Arbejder med regionale distributører i over 30 lande for at møde det lokale marked
