6KA 10kA miniatureafbryder

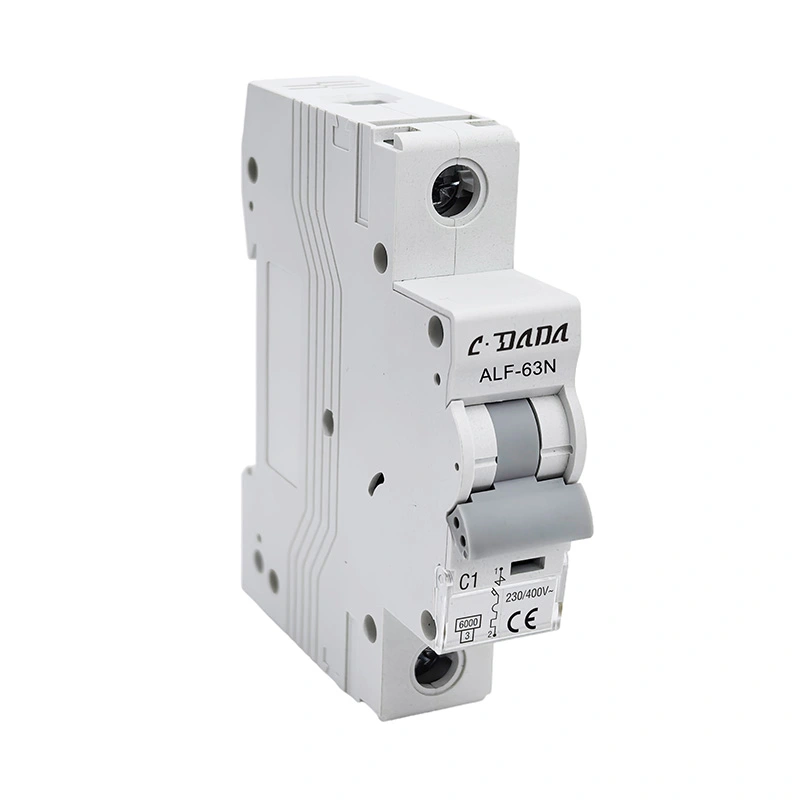

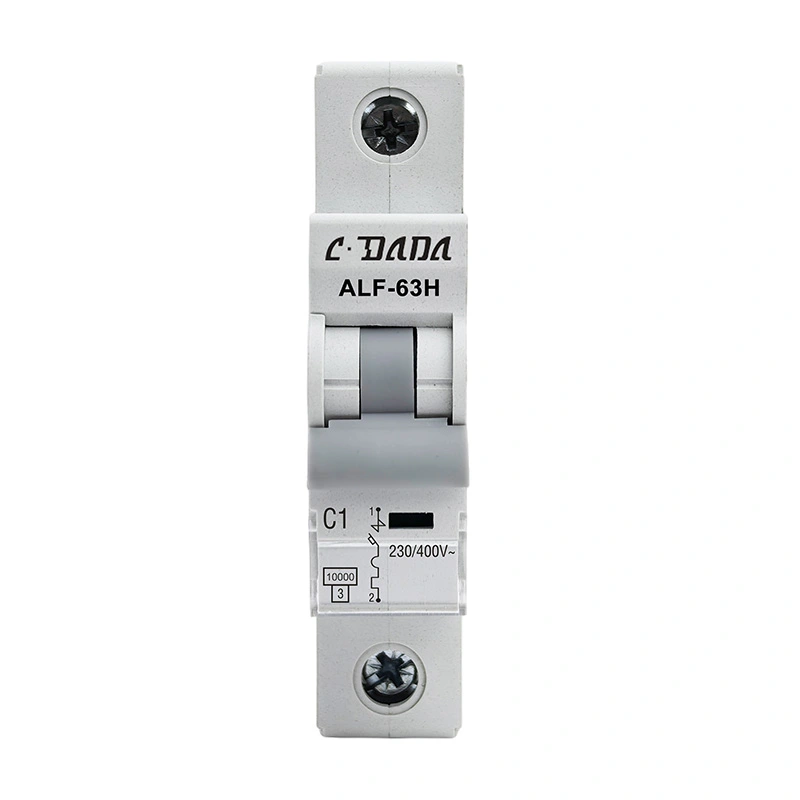

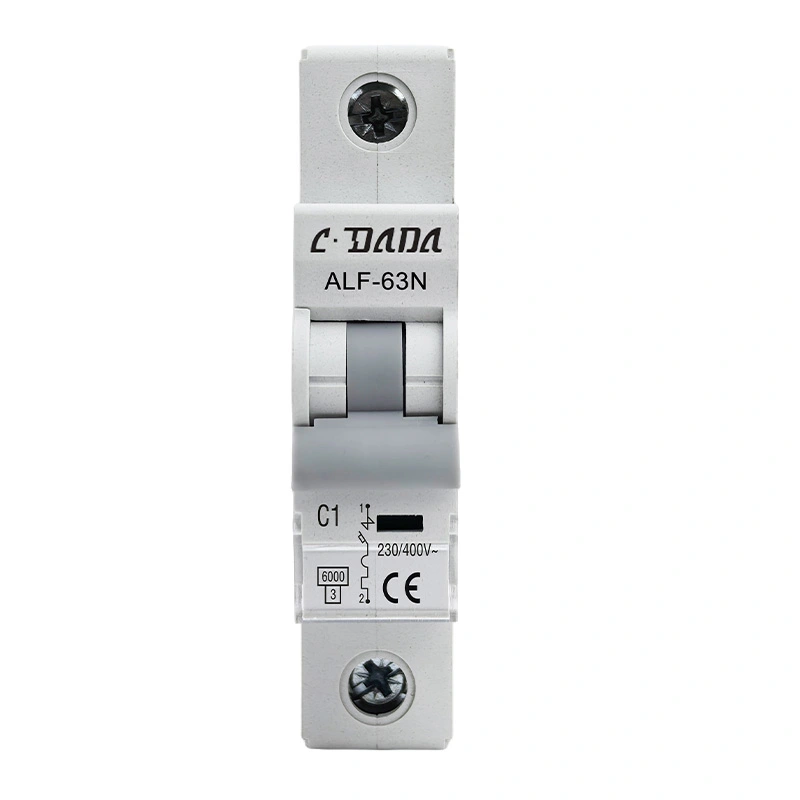

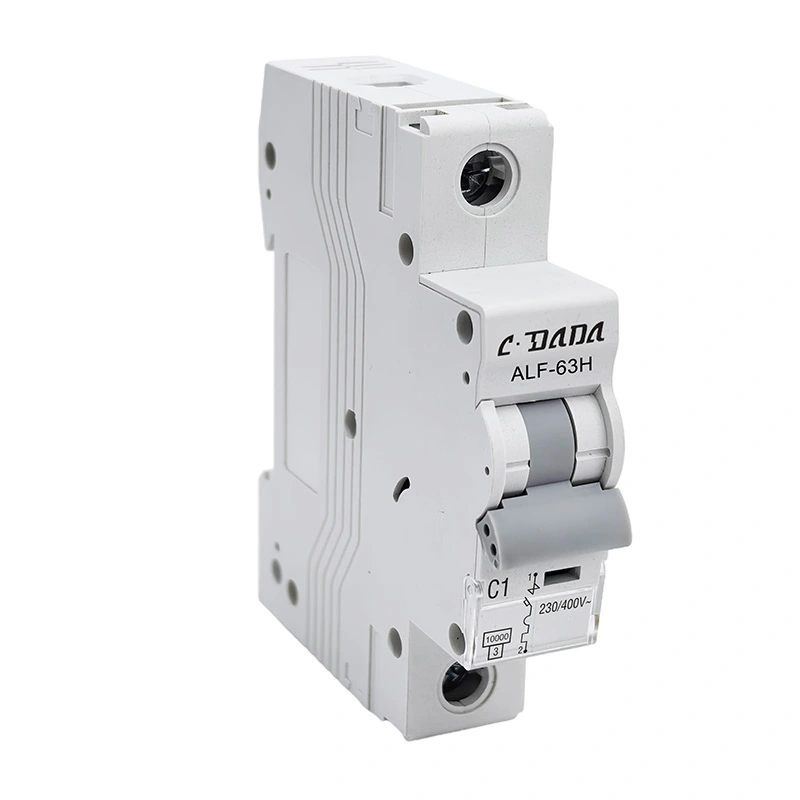

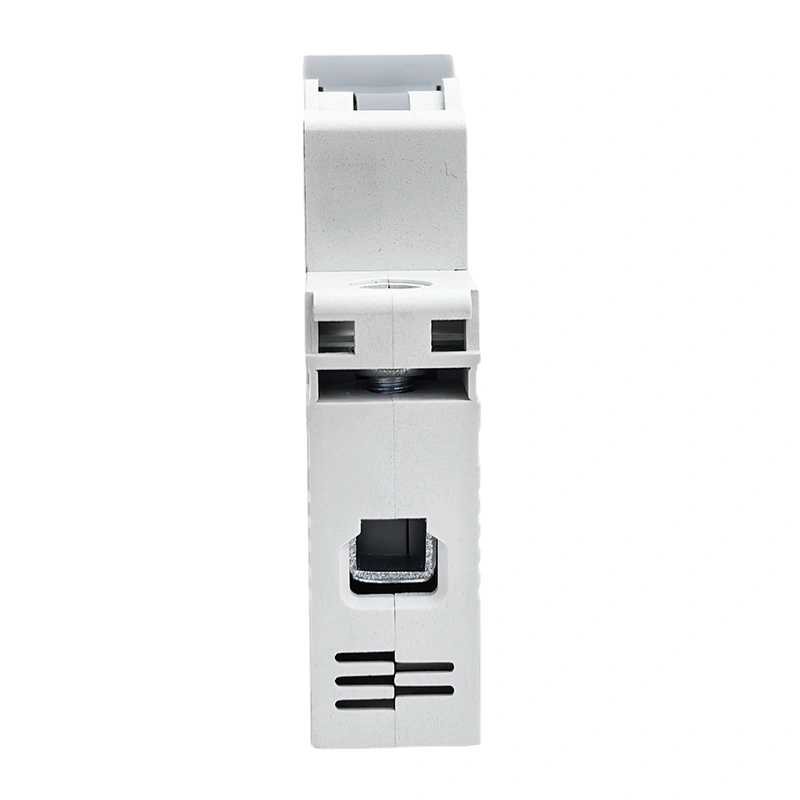

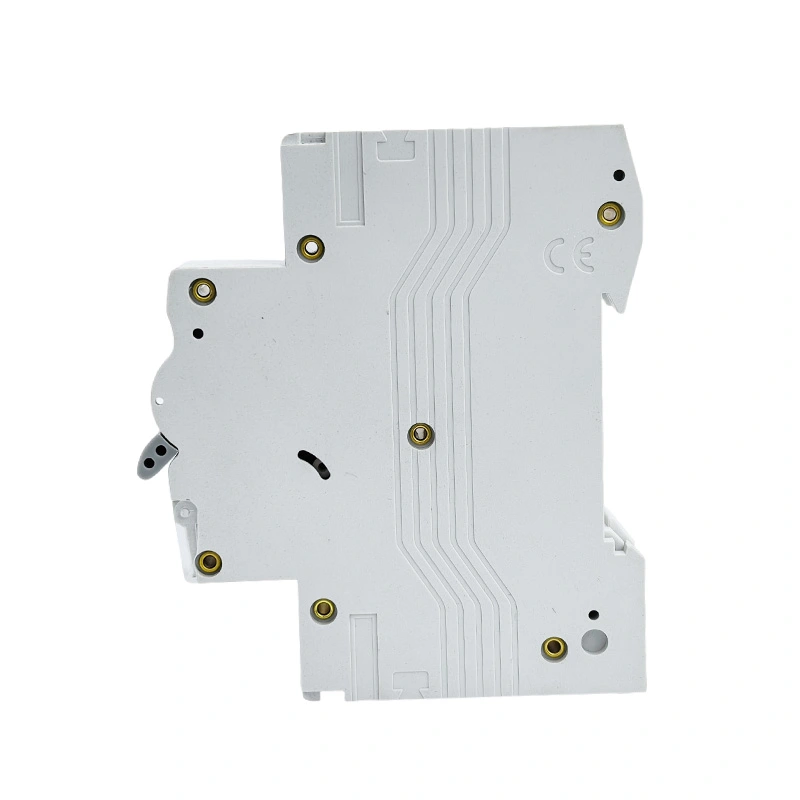

ALF-63N/H-serien højbryder 6KA 10kA Miniature Circuit Breaker (MCB), er i overensstemmelse med IEC60898-standarden, MCB har karakteristikken af ​​pålidelig ydeevne, præcis beskyttelsesfunktion, kort udløsningstid og høj pausekapacitet, lille volumen. Det er meget udbredt i og overbelastning af kontaktorer, koblingsudstyr og elektriske apparater.

Kontakt CDADA og vælg os som din producent, vi kan tilbyde OEM/ODM tjenester.

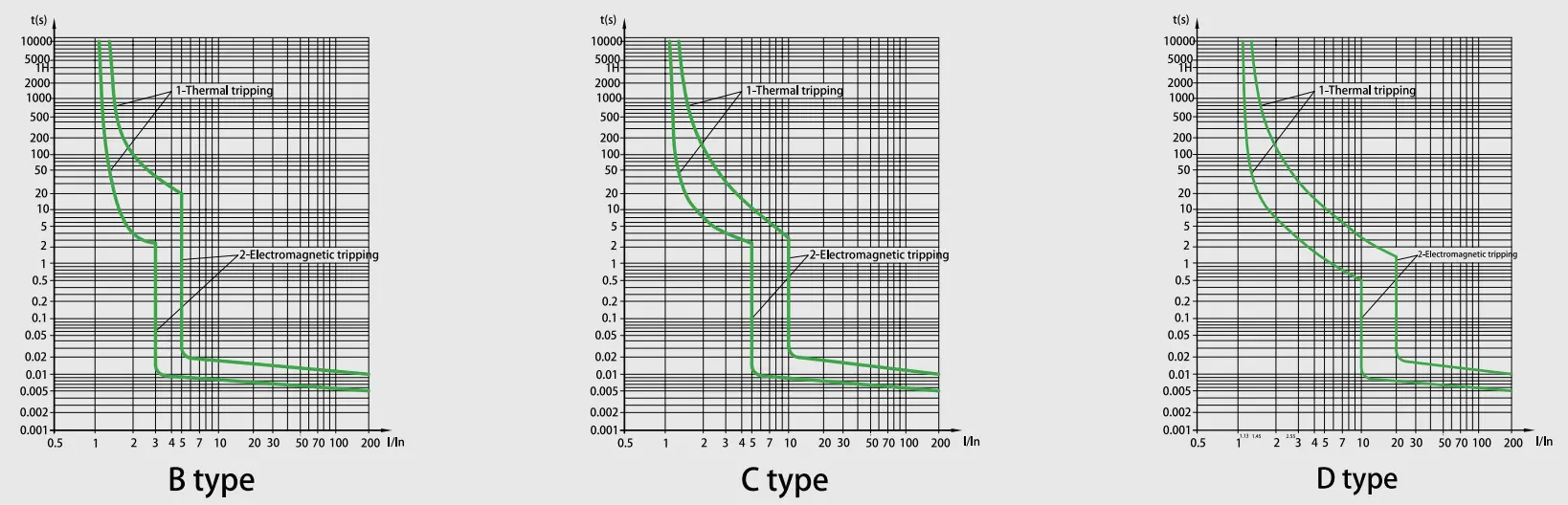

Karakteristisk kurve

Teknisk specifikation

ALF-63N/H Series 6KA 10kA miniatureafbryder
Standard	EN/IEC60898-1
Brydeevne (kA)	6,10
Beskyttelse	Mod overbelastning og kortslutning
Nominel strøm(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominel spænding (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominel impulsmodstandsspænding Uimp(kV)	4
Nominel isolationsspænding Ui(V)	500
Energibegrænsende kasse	3
Omgivelsestemperatur (℃)	-25~+40,Max.95% luftfugtighed
Termisk driftsgrænse	1.13xln Ingen snuble inden for en time
	1,45xIn Tripping inden for en time
Magnetisk drift	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Antal stænger	1P,1P+N,2P,3P,3P+N og 4P
Type rejse	Termisk/magnetisk udløsning
Terminalkapacitet	16 mm² fleksibel eller 25 mm² stiv op til 25A-klassificeringer
	25mm²fleksibel eller 35mm²stiv fra 32A til 63A klassifikationer
Beskyttelsesgrad	IP20
Installation	Montering på 35 mm DIN-skinne
Bredde	17,8 mm pr stang

Afbryderens udløsningskarakteristik

INGEN.	Nominel udgivelsesstrøm (A)	Oprindelig tilstand	Test strøm	Angivet tidspunkt	Resultat skal opnås	Bemærkninger
1	1-63	kold tilstand	1.13In	t≤1t	Ikke-tur
2	1-63	ved den forrige test	1,45 ln	t<1t	rejse	Indstilling af strøm op til specificeret værdi konstant på 5 sek
3	I≤32	kold tilstand	2,55 tommer	1s	rejse
	I>32
4	1-63	kold tilstand	3In	t≤0,1s	Ikke-tur	B type
			5In	t<0,1s	rejse	B type
			5I 10ln	t≤0,1s	Ikke-tur	C type
			10In	t<0,1s	rejse	C type
			20 ln	t≤0,1s	Ikke-tur	D type
				t<0,1s	rejse	D type

Udholdenhed (operationer)

Kategori	Driftscyklusser	Driftsfrekvens	Nominel strøm
Elektrisk udholdenhed	4000	240/t	1-32
		120/t	40-63
Mekanisk udholdenhed	10000	240/t	1-63

Funktioner

★ Ultrahøj kortslutningsbrudkapacitet

Avanceret lysbuekontrolteknologi opnår højere afbrydelseskapacitet sammenlignet med industristandarder, hvilket sikrer pålidelig beskyttelse af industrielle elektriske systemer under ekstreme fejlforhold.

★ Dual-Mode Connection Interface

Integreret hybridterminaldesign understøtter både stiv samleskinne-docking og fleksibel kabelspænding, hvilket muliggør værktøjsfri tilpasning til forskellige installationsscenarier, samtidig med at ledningstiden reduceres med 40 %.

★ Energilagringsmekanisme for lang levetid

Fjederstøttet styresystem med 10.000 mekaniske cyklussers udholdenhed, med slidkompenserende teknologi

★ Avanceret kompositkabinet

med med fame-hæmmende, varmebestandige og impulssikre egenskaber integrerede lysbuedæmpende kamre til indesluttede fejlhændelser.

★ Dynamisk strømbegrænsende topologi

Intelligent energiundertrykkelse reducerer spidsfejlstrømme med 65-80 %, hvilket muliggør optimering af downstream-enhedsspecifikationer med 30 % samlet systemomkostningsreduktionspotentiale.

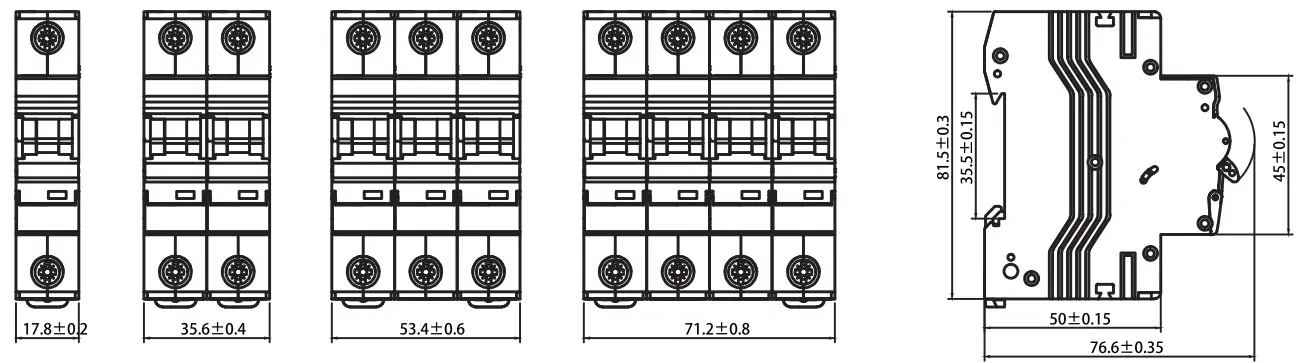

Dispositionsdimensioner

Applikationsscenarier

★ Bolig: Forbrugerenheder og fordelingstavler til sikkerhed i hjemmet.

★ Industriel: Beskyttelse af kontaktorer, koblingsudstyr og tunge elektriske apparater.

★ Kommerciel: Kontorbygninger og indkøbscentre, der kræver stor pålidelighed.

Kvalitetskontrol og standardtest

★ Hver CDADA MCB gennemgår strenge tests for at sikre overensstemmelse med IEC60898-1:

★ Termisk udløsningstest: Verificeret ved 1,13 tommer (ikke-udkobling) og 1,45 tommer (udløsning inden for 1 time).

★ Magnetisk udløsningstest: Præcis frigivelsestest for B-, C- og D-karakteristika.

★ Elektrisk udholdenhed: Testet i 4.000 driftscyklusser.

★ Mekanisk udholdenhed: Verificeret i 10.000 cyklusser.
