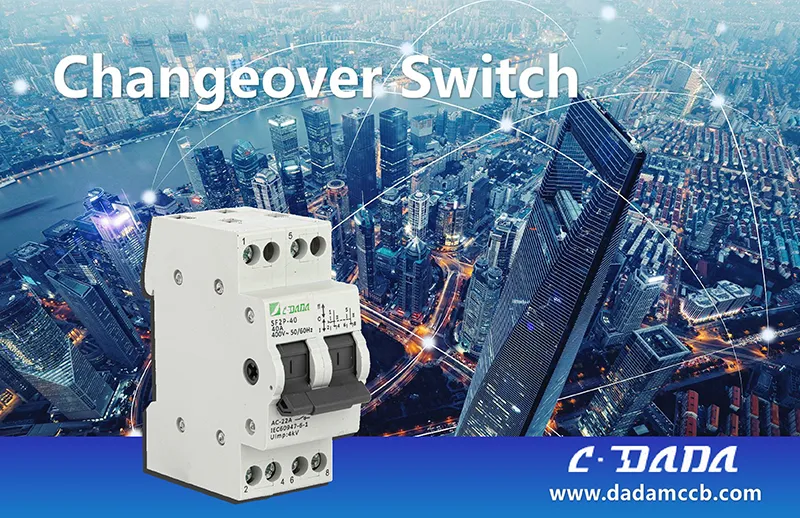

2P omskifter

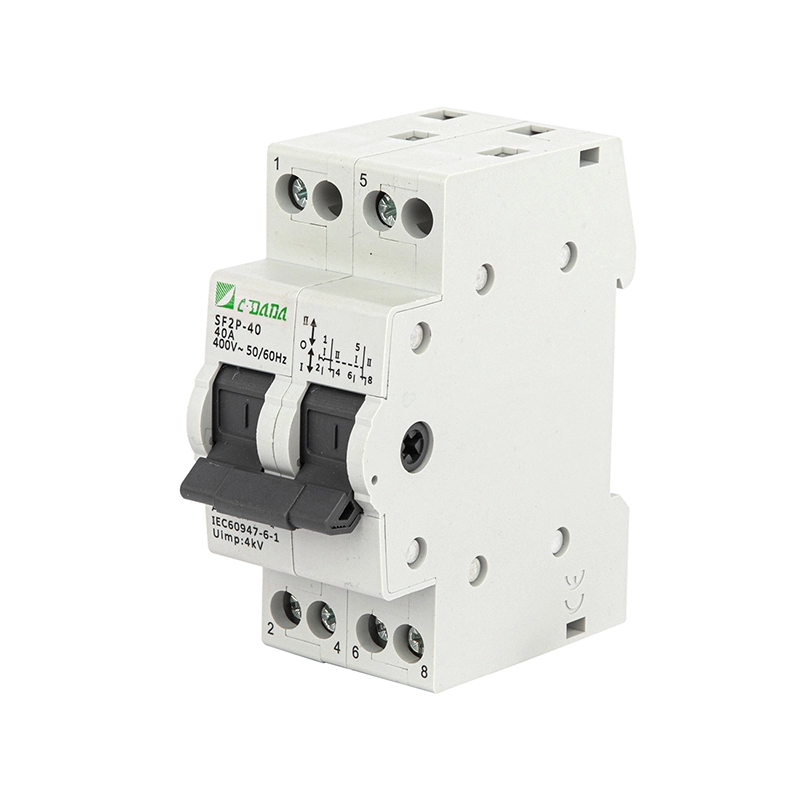

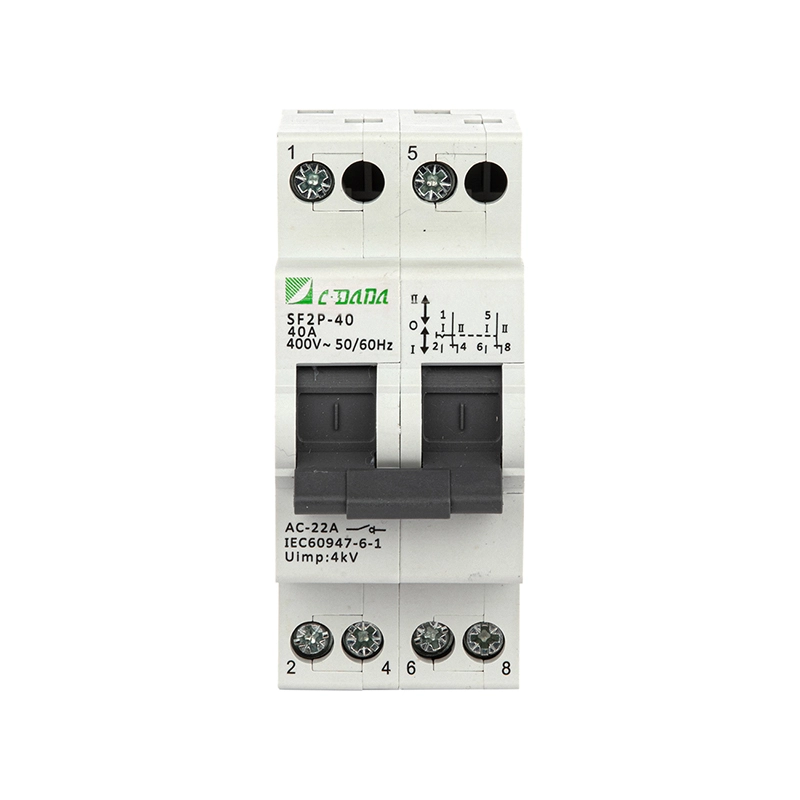

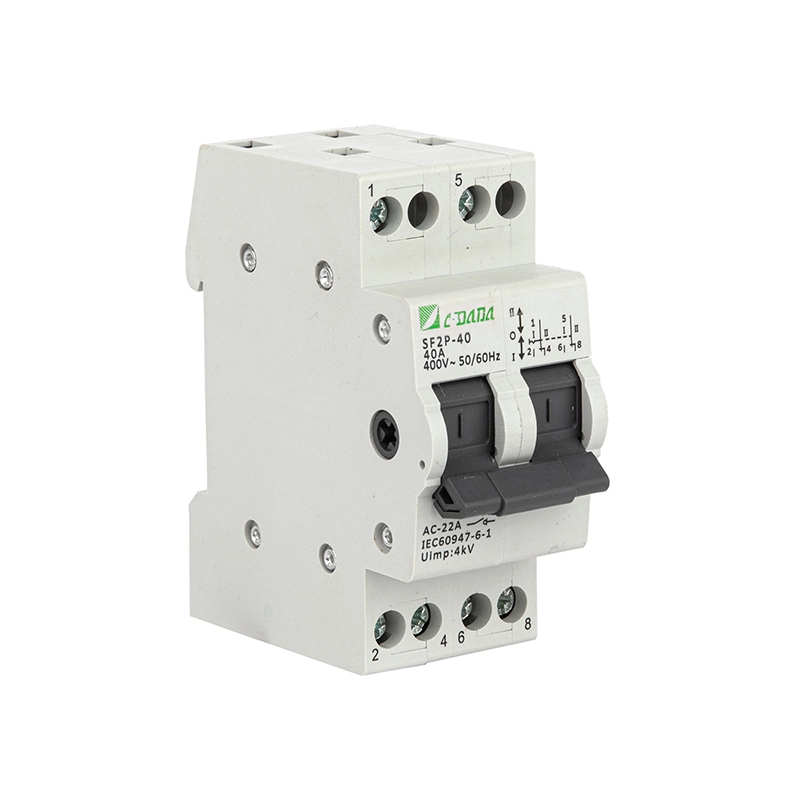

Sørg for sikker og pålidelig strømkildeomskiftning med CDADA SF Series 2P omskifterkontakten, den er velegnet til kritisk kredsløbskonvertering i boliger, kommercielle og lette industrielle applikationer. Denne DIN-skinnemonterede mikroomskifter understøtter dobbelte strømkilder eller belastninger med en klar 3-positionsdrift: I -OFF-II, hvilket muliggør sømløse overgange mellem net-/net- og backup-/generatorforsyninger, motor frem/tilbage styring eller fase/spændingsovervågningskredsløb.

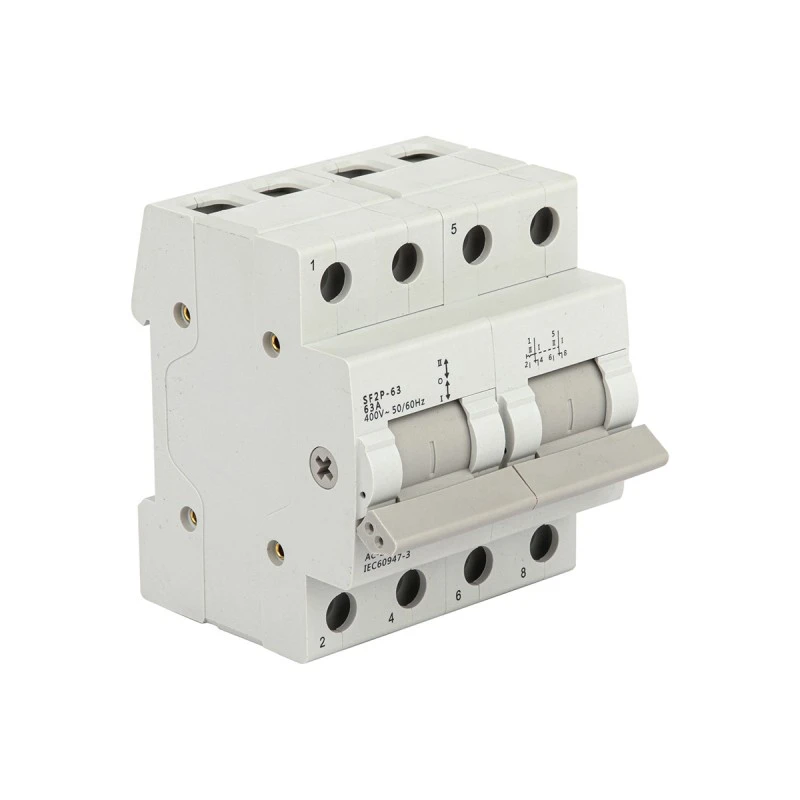

CDADA 2P-omskifteren er klassificeret til AC 50/60Hz, 230–400V og strømme fra 16A til 125A. Med ON/OFF-positionsindikatorer, højkonduktivitetskontakter og en fjederassisteret hurtig-make/break-mekanisme sikrer den stabil ydeevne selv under hyppig manuel betjening. Designet til modulær installation sammen med MCB'er og kontaktorer, den er ideel til fordelingstavler i bygninger, pumperum, telekomskabe og nødbelysningssystemer.

Nøglespecifikationer

Serie: SF Series 2P manuel skiftekontakt

Mærke: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Poler: 2P (Dual Pole) — tilgængelig i 1P til 4P varianter

Nominel strøm: 16A – 125A (reducer til 80 % over 40°C omgivende)

Nominel spænding: 230/400V AC, 50/60Hz

Isolationsspænding (Ui): 500V

Udnyttelseskategori: AC-22A (blandede resistive og induktive belastninger)

Korttidsmodstandsstrøm (Icw): 12×Ie i 1s

Fremstillingskapacitet: 20×Ie, t=0,1s

Mekanisk levetid: 8.500 operationer

Elektrisk levetid: 1.500 operationer (under belastning)

Forureningsgrad: II

Montering: Standard TH35 DIN skinne

Betjening: Manuelt 3-positionshåndtag (I – O – II)

Indikatorer: Synlig ON/OFF position via håndtagsjustering

Klemmer: Kabel- eller samleskinneforbindelse

Tilspændingsmoment:

1,2 N·m (16-40A)

3,5 N·m (63-125A)

Sikkerhedsbemærkning: Intet lysbueslukningskammer → skal bruges med opstrøms sikringer/MCB'er til kortslutningsbeskyttelse

Teknisk datablad

Hvorfor vælge CDADA 2P Switchover Switch?

★ Sikker 3-positionsisolering

True OFF (O)-position frakobler begge kilder - afgørende for vedligeholdelse og anti-tilbageføringssikkerhed.

★ Modulært DIN-skinnedesign

Installeres på få sekunder sammen med MCB'er - sparer plads og forenkler panellayout i smarte bygninger eller OEM-skabe.

★ Kontakter med høj pålidelighed

Optimeret dynamisk-statisk kontaktgeometri sikrer lav modstand og langsigtet stabilitet.

★ Global Compliance

Certificeret i henhold til IEC 60947-3 accepteret i Europa, Asien, Afrika og Latinamerika.

★ Bruger-sikker drift

Fjederstøttet mekanisme forhindrer delvist indgreb; udvidet håndtag valgfrit til 63A+ modeller.

★ Alsidige applikationer

Fra generatoroverførsel til vending af motorretning - én kontakt, flere funktioner.

Typiske applikationer

Backup Power Systems: Skift mellem hjælpeprogram og generator

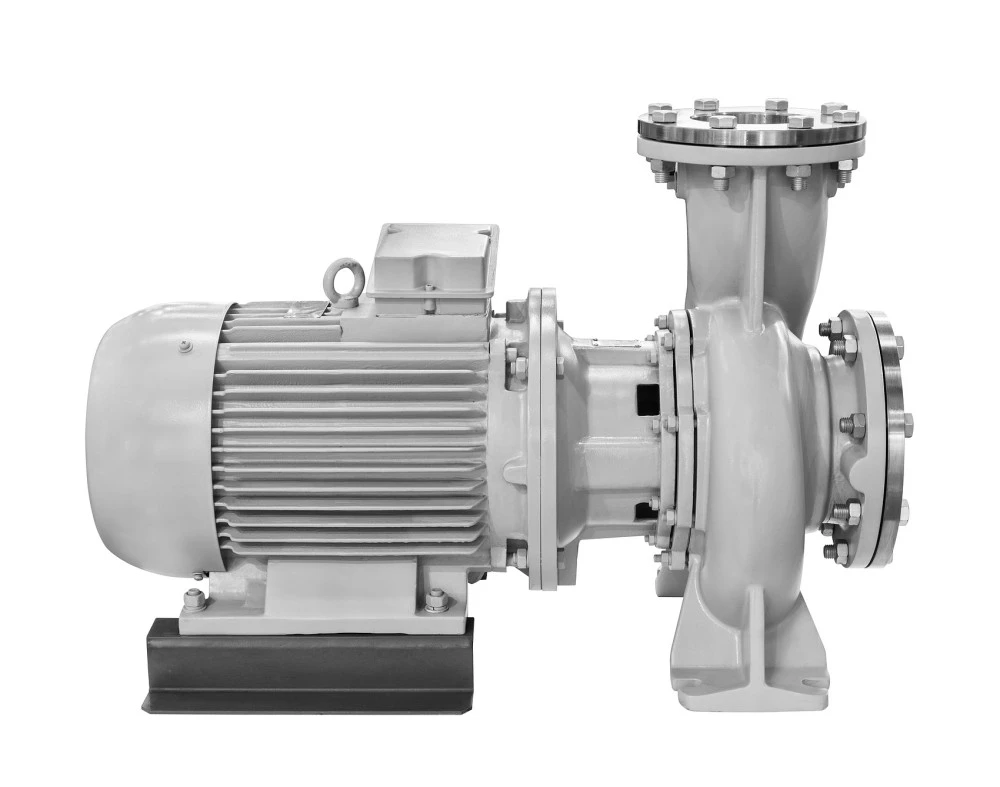

Motorstyring: Fremad/baglæns rotation af små pumper eller ventilatorer

Målekredsløb: Valg af spænding/fase i målepaneler

Bygningsautomatisering: Dobbelt HVAC-enhedskobling, overførsel af nødbelysning

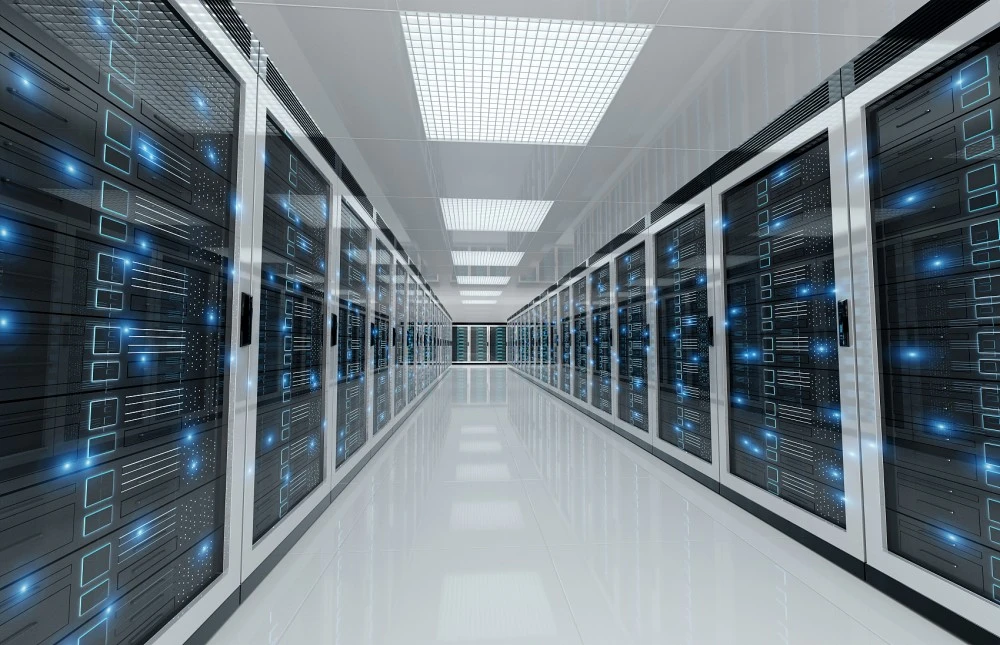

Telekom- og datacentre: Valg af redundant PSU-kilde

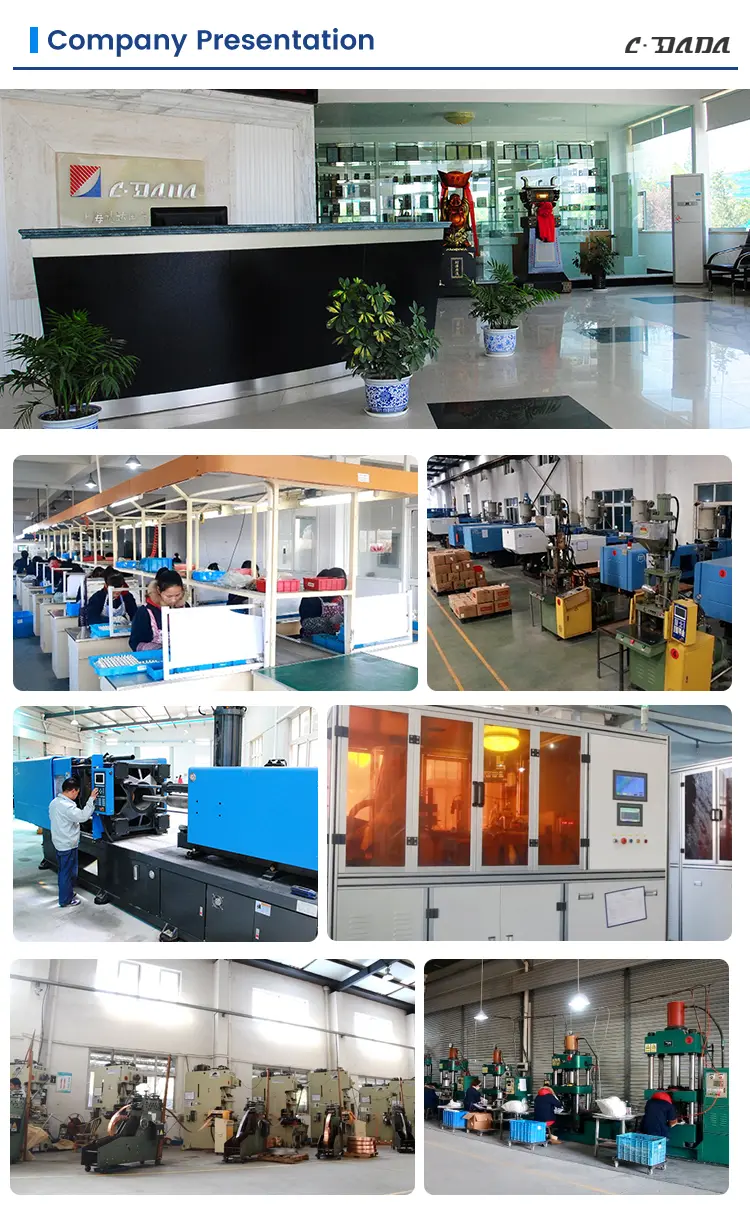

Om CDADA

★ Vores vigtigste fordele er:

1) Gennemfør internationale certificeringer,

2) Stærk OEM/ODM-kapacitet,

3) Højt omkostnings-ydelsesforhold,

4) Pålidelig produktionskapacitet i stor skala,

5) Omfattende eksporterfaring.

★ Vores produkter eksporteres med succes til Sydøstasien, Mellemøsten, Sydamerika, Afrika, Europa og SNG-lande med et stærkt fokus på bælte- og vejmarkeder.

★ Vi investerer løbende i R&D, overvåger globale standarder og markedstendenser og samarbejder med brancheeksperter for at opgradere vores produktportefølje.

Ofte stillede spørgsmål

Q1: Kan jeg skifte under belastning?

A1: Anbefales ikke. SF-seriens 2P-omskifterkontakt har ikke noget lysbueslukningskammer. Sluk altid kredsløbet før omskiftning, eller brug kun til overførsel uden belastning (f.eks. isolatorfunktion). Overvej motoriserede ATS eller afbrydere med sikring til live-load switching.

Q2: Hvorfor er der en "O" (OFF) position?

A2: Den midterste OFF-position sikrer fuldstændig isolation fra begge strømkilder - afgørende for vedligeholdelsessikkerhed og for at forhindre tilbagestrømning til generatorer eller invertere.

Q3: Har jeg brug for sikringer med denne kontakt?

A3: Ja. Da det ikke kan afbryde fejlstrømme, skal du altid parre det med opstrøms sikringer eller MCB'er, der er klassificeret til dit systems potentielle kortslutningsstrøm.

Q4: Kan det styre motorretningen?

A4: Ja – for små motorer kan 2P-kontakten vende fasesekvensen, når den er tilsluttet korrekt. Sørg for, at motoren er stoppet og afbrudt, før du skifter retning.

Spørgsmål 5: Hvorfor vælge CDADA frem for andre mærker?

A5: CDADA tilbyder:

● Ægte 3-positions mekanisk interlock (ingen flydende tilstande)

● DIN-skinne kompatibilitet med globale panelstandarder

● Tydelig visuel indikation af kontaktens position

● Robust fjedermekanisme til pålideligt kontakttryk

● Konkurrencedygtige priser med fuld IEC-certificering og teknisk support
