Hvad er en MCCB?

En MCCB -støbt hus afbryder— er en lavspændingsbeskyttelsesanordning, der automatisk afbryder et kredsløb, når det registrerer overbelastnings- eller kortslutningsforhold. I modsætning til en sikring kan den nulstilles og genbruges efter en tur. Inde i det støbte kabinet håndterer en termisk-magnetisk udløsningsmekanisme to opgaver: Et termisk element reagerer på vedvarende overbelastning, mens et magnetisk element reagerer øjeblikkeligt på kortslutningsfejl. Resultatet er beskyttelse, der matcher den måde, virkelige elektriske belastninger opfører sig på.

Hvornår skal man vælge en MCCB: hovedindgående feeders, trefasede distributionspaneler, store motorkredsløb eller et hvilket som helst punkt, hvor den potentielle kortslutningsstrøm overstiger, hvad en MCB kan afbryde.

Når en MCB er nok: endelige underkredsløb med beskedne belastninger og lave fejlniveauer - boligtavler, belysning og stikkontakter.

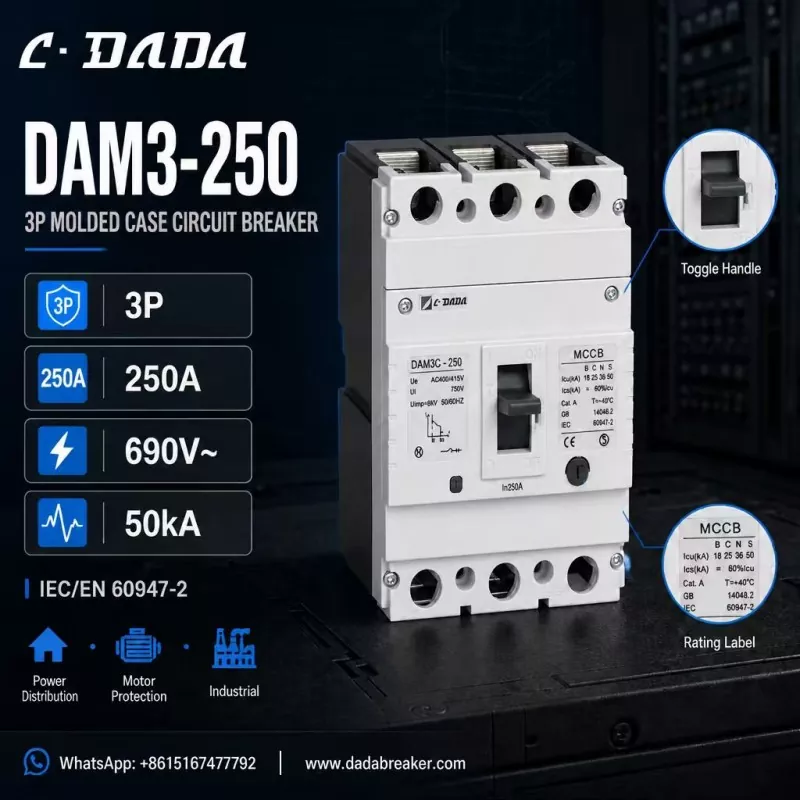

250A three-pole MCCB

Sådan vælger du den rigtige MCCB

Nominel strøm (ind)

1. — match den kontinuerlige belastning, og tillad frihøjde til startstrømme af motorer.

Brydekapacitet (Icu / Ics)

2. — skal være højere end den forventede kortslutningsstrøm på installationsstedet. Jo højere fejlniveau, jo højere Icu har du brug for.

polakker

3. — 3P for trefasede systemer, 4P hvor nullederen også skal afbrydes.

Spændingsværdier

4. — Kontroller nominel driftsspænding (Ue), isolationsspænding (Ui) og impulsmodstand (Uimp) mod systemet.

Standarder og certificering

5. — IEC/EN 60947-2-overensstemmelse og CE-mærkning er udgangspunktet for internationale projekter.

Anvendelse

6. — motorbeskyttelse, strømfordeling og industrielle installationer kan kræve forskellige rammestørrelser og udløsningskarakteristika.

Sådan ser en velspecificeret 250A MCCB ud:

For at gøre dette konkret skal du overveje DAM3-250 fra C·DADA Electric - en 250A tre-polet MCCB, der illustrerer, hvad du skal kigge efter i denne klasse af enheder:

3P konfiguration

● med en 250A mærkestrøm (In), velegnet til trefaset fordelingstavler

Spændingsværdier:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Brydekapacitet op til 50kA

● — Icu på 18/25/36/50 kA på tværs af B/C/N/S-varianterne, så installatører kan matche fejlniveauer på forskellige steder på netværket

IEC/EN 60947-2 og GB 14048.2 overensstemmelse

● CE-mærket, med et tydeligt ON/OFF-vippehåndtag for synlig driftsstatus

● Bygget til strømfordeling, motorbeskyttelse og industrielle applikationer

Logikken bag denne specifikation: en 250A, 3-polet ramme med 50kA klasse brydekapacitet dækker størstedelen af panelbyggerens og entreprenørens behov - fra hovedfordelingstavler til motorføderkredsløb - mens de mange Icu-varianter giver dig mulighed for at tilpasse omkostningerne i den rigtige størrelse i forhold til faktiske fejlniveauer.

Valg anbefaling

● For endelige kredsløb op til ~125A med lave fejlniveauer er en MCB det økonomiske valg.

● Til hoveddistribution, motorbeskyttelse og industrielt koblingsudstyr vælges en MCCB med brudkapacitet, der overstiger installationens potentielle kortslutningsstrøm.

● Hvis du er i tvivl, skal du tage én klasse op med hensyn til brudkapacitet: omkostningsforskellen er lille, mens beskyttelsesmarginen kan være forskellen mellem en mindre fejl og en større fejl.

Ofte stillede spørgsmål

Q: Hvad er en MCCB?

A: Astøbt hus afbryderer en nulstillelig lavspændingsbeskyttelsesenhed, der afbryder et kredsløb ved overbelastning eller kortslutning, designet til højere strøm- og fejlniveauer end en miniatureafbryder.

Q: Hvad betyder Icu på en MCCB?

A: Icu er den ultimative kortslutningsbrudkapacitet — den maksimale fejlstrøm, som afbryderen kan afbryde. Ics er kapaciteten til at bryde tjenesten, det niveau, det kan afbryde gentagne gange og forblive operationelt.

Q: Hvordan vælger jeg brudkapaciteten for min MCCB?

A: Vælg en Icu-værdi, der er højere end den potentielle kortslutningsstrøm ved installationspunktet. Fordelingstavler med høj transformerkapacitet eller lange industrielle feeders har typisk brug for 36-50kA klasse enheder.

Q: Hvad er DAM3-250 MCCB?

A: DAM3-250 er en 250A trepolet støbt kabinetafbryder fra C·DADA Electric, klassificeret op til 690V med brydekapacitet op til 50kA, til strømfordeling, motorbeskyttelse og industrielle applikationer.
