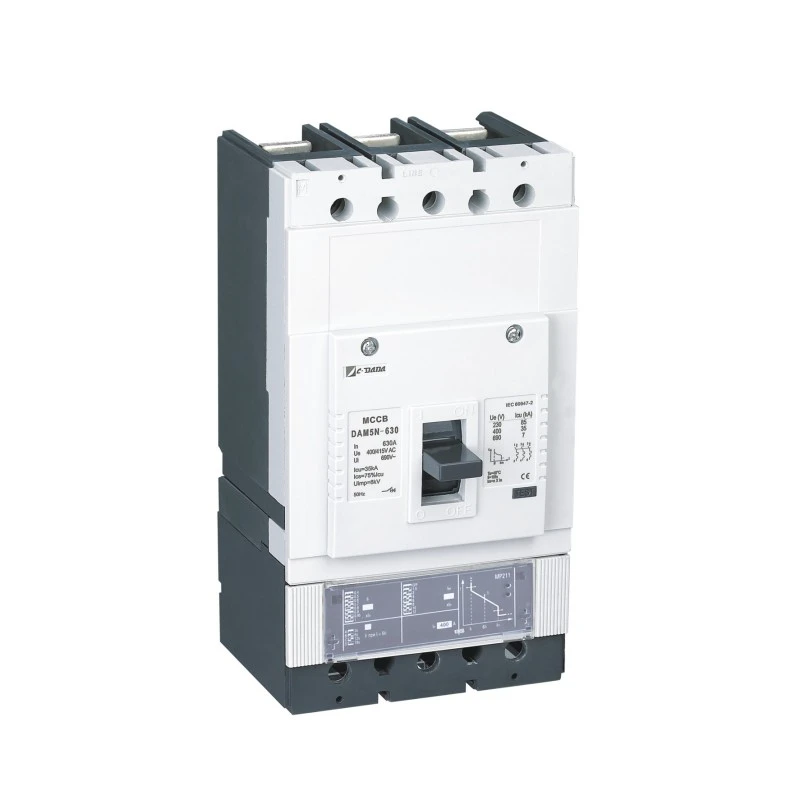

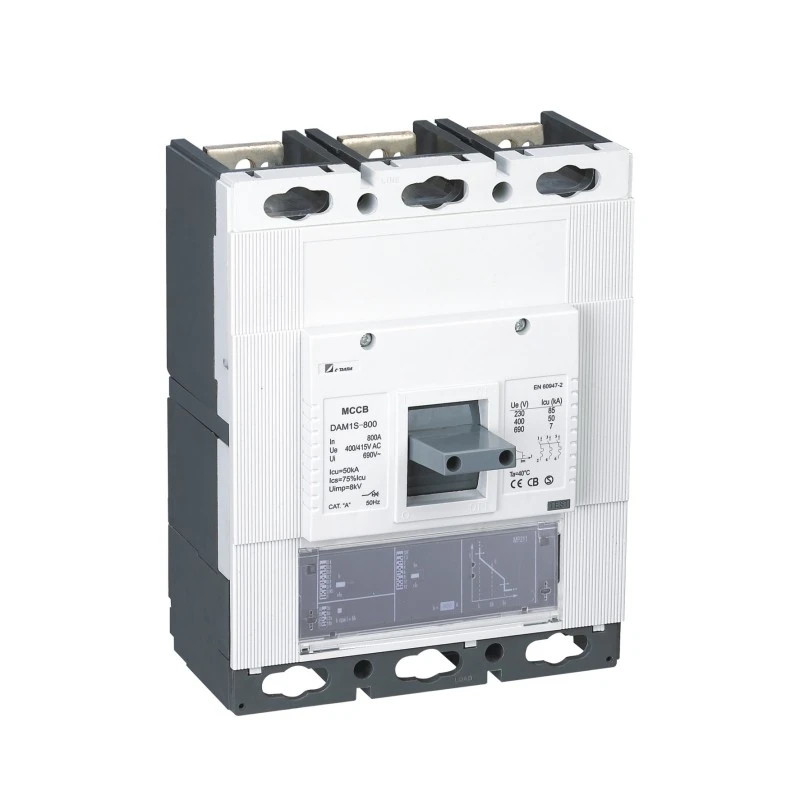

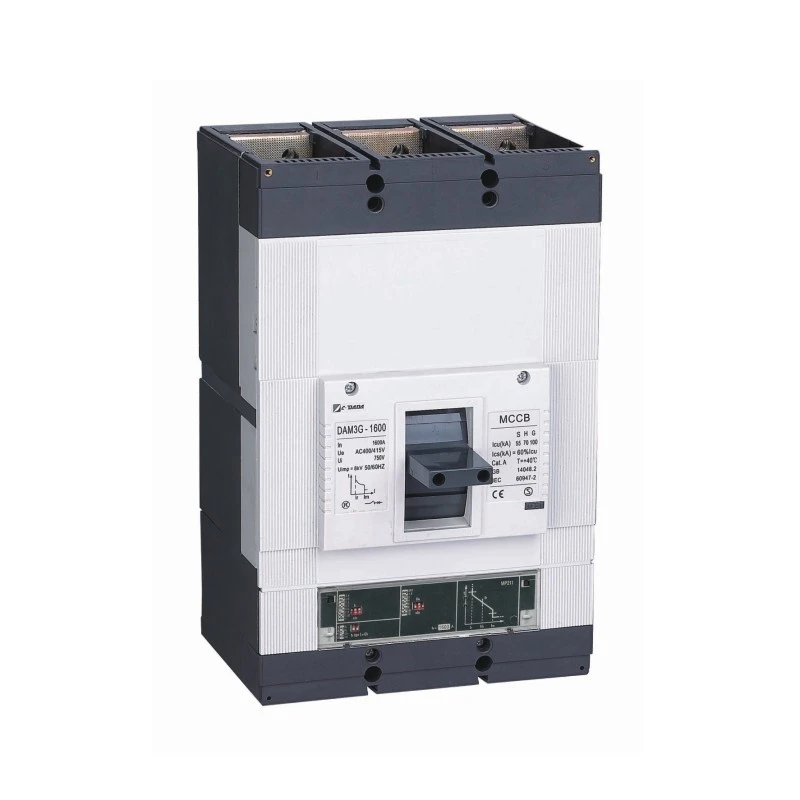

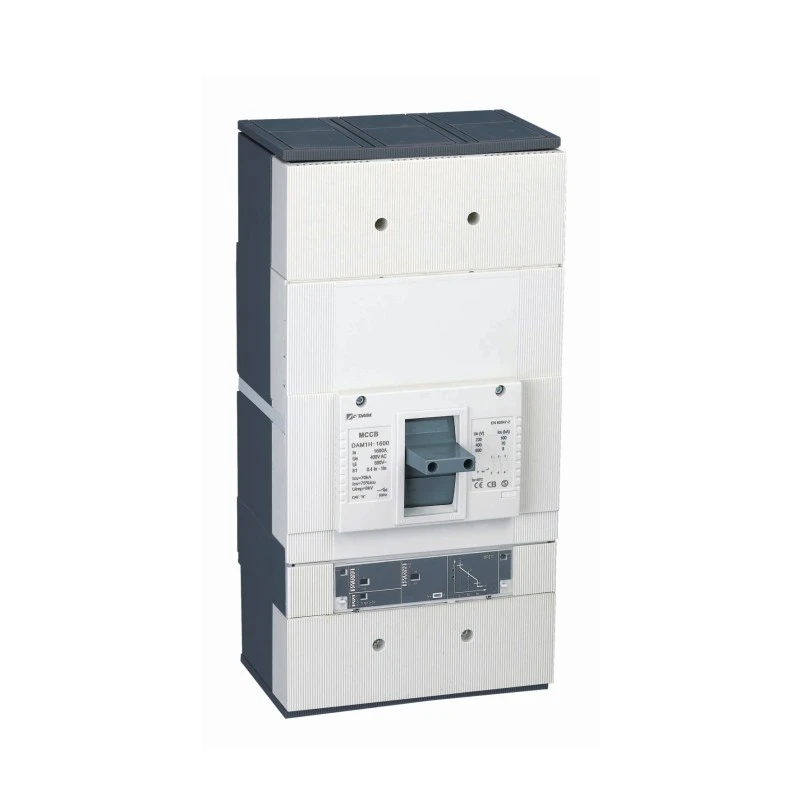

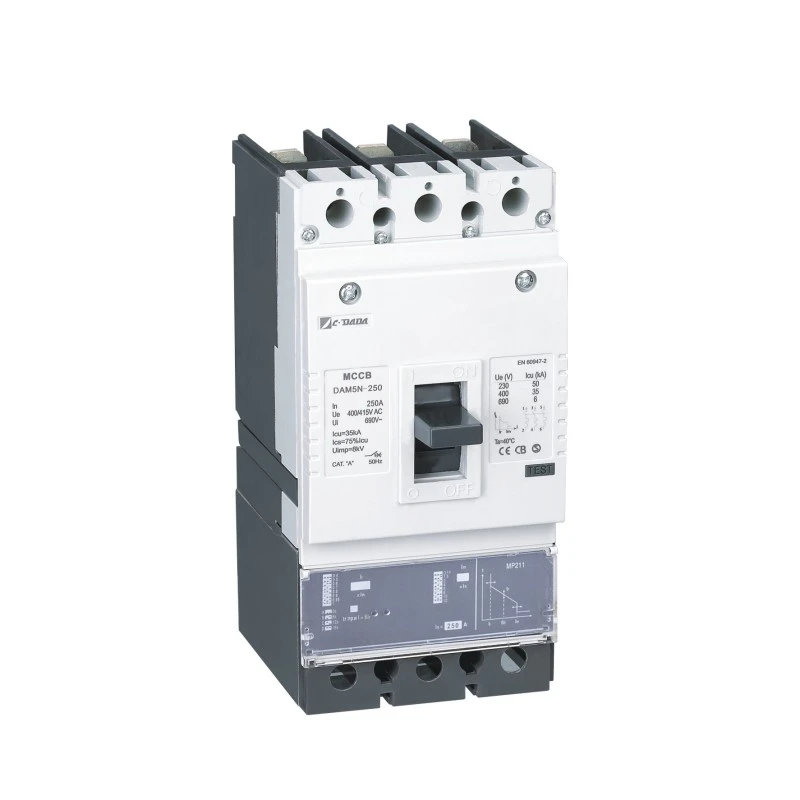

Elektronisk type støbt hus afbryder

Til moderne strømsystemer, der kræver præcision, intelligens og pålidelighed, er den elektroniske type støbt kabinet afbryder fra Shanghai DADA Electric CO., LTD. sætter en ny standard inden for lavspændingsbeskyttelse. I modsætning til traditionelle termisk-magnetiske afbrydere bruger denne intelligente MCCB en mikroprocessor-baseret elektronisk udløseenhed til at levere meget nøjagtig, programmerbar overstrømsbeskyttelse - immun over for udsving i omgivende temperatur.

Med justerbare indstillinger fra 40 % til 100 % In (termisk) og 1,5× til 12× In (magnetisk) tilbyder den uovertruffen fleksibilitet til kompleks koordinering i datacentre, industrianlæg, hospitaler og vedvarende energisystemer. Den er klassificeret fra 100A til 1600A ved 400V/415V og kombinerer kompakt design med avanceret funktionalitet - og inkluderer fejlsikker direkte trip under ekstreme fejl, selvom elektronikken svigter.

Nøglespecifikationer

Model: CDADA DAM2 / DE-serien (elektronisk type støbt kabinet afbryder)

Type: Elektronisk støbt hus afbryder

Stænger: 3P / 4P

Nominel spænding (Ue): 400V / 415V AC

Nominel strøm (ind): 100A – 1600A

Trip Unit: Mikroprocessor-baseret elektronisk udløser

Termisk justering (Ir): 40 % – 100 % af In

Magnetisk justering (im): 1,5× – 12× In

Fordele

★ Bredt område: 100A til 1600A(AC)

★ Kompakte mål

★ Justerbar termisk indstilling(40-100%)Ind.

★ Justerbar magnetisk indstilling (1,5-12 gange) Ind.

★ Tryk for at udløse knaptilførsel.

★ Adskil hoved- og lysbuekontakter

★ Bredt udvalg af tilbehør.

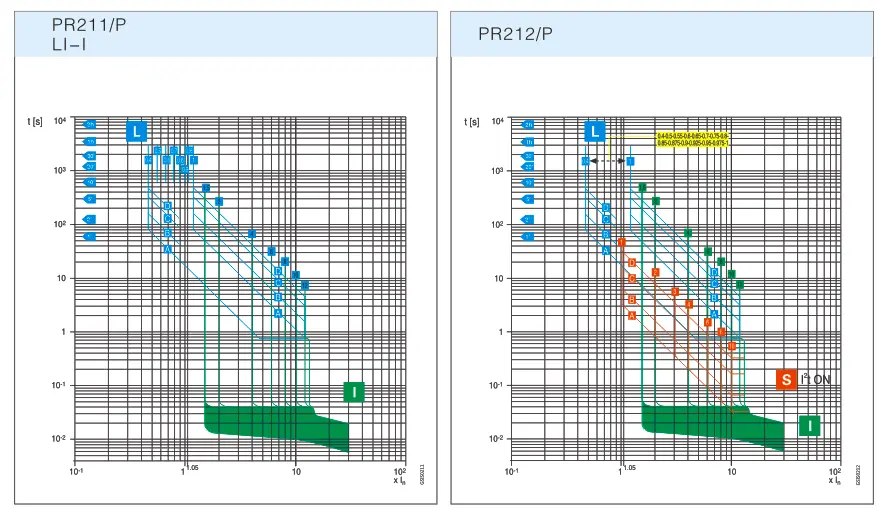

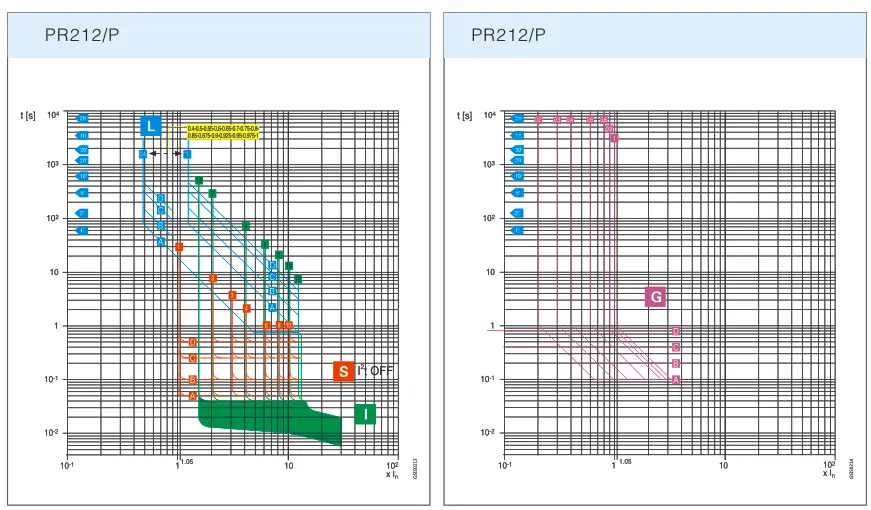

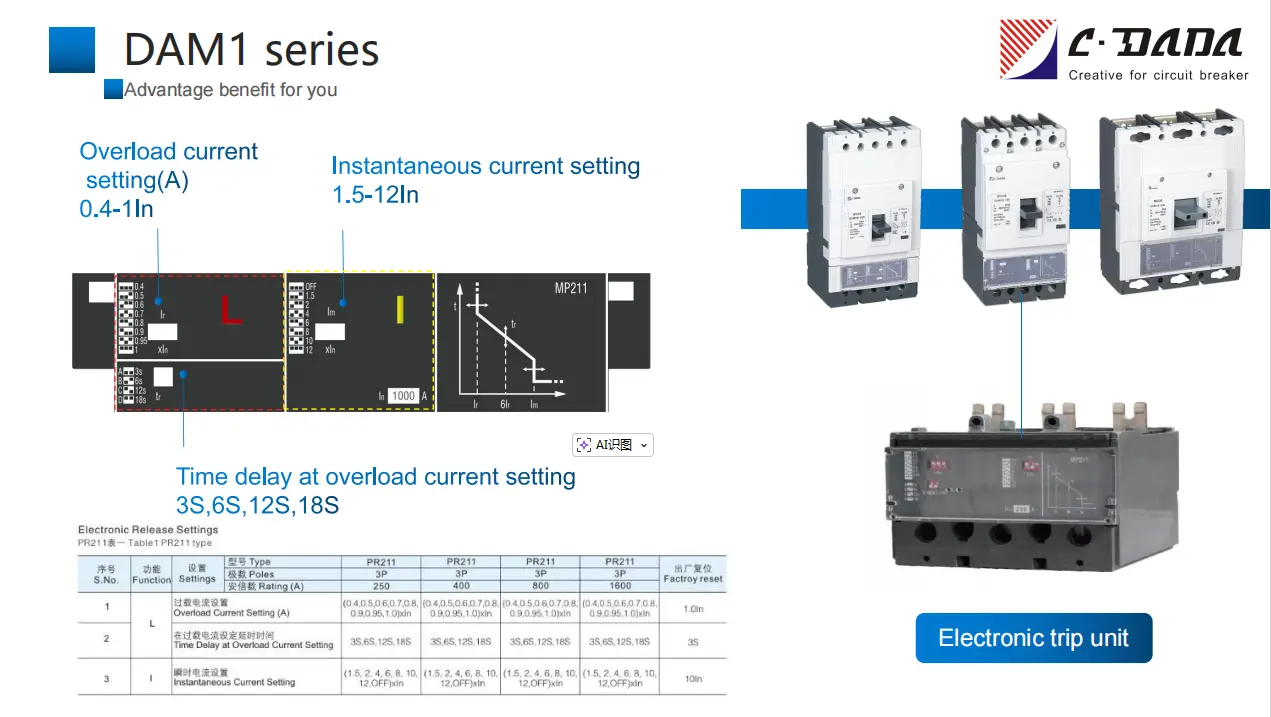

Elektronisk frigivelseskarakteristikkurve

Elektriske parametre

Tabel 1 PR211 type

S.nr.

Fungere

Indstillinger

Type

PR211

PR211

PR211

PR211

Fabriksnulstilling

polakker

3P

3P

3P

3P

Bedømmelse (A)

250

400

800

1600

1

L

Overbelastningsstrømindstilling (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 in

2

Tidsforsinkelse ved overbelastning strømindstilling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Øjeblikkelig strømindstilling

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

10In

Tabel 2 PR212 type

S.nr.

Fungere

Indstillinger

Type

PR212

PR212

PR212

PR212

Fabriksnulstilling

polakker

3P

3P

3P

3P

Bedømmelse (A)

250

400/630

800

1600

1

L

Overbelastningsstrømindstilling (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 in

2

Tidsforsinkelse ved overbelastning strømindstilling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kortslutning - strømindstilling (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6In

4

Tidsforsinkelse ved kortslutningsstrømindstilling

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Øjeblikkelig strømindstilling

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

(1,5, 2, 4, 6, 8, 10, 12, FRA)xIn

10In

6

G

Jordfejlsstrømindstilling (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, FRA)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, FRA)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, FRA)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, FRA)xIn

1,0 in

7

Tidsforsinkelse ved indstilling af jordfejl

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

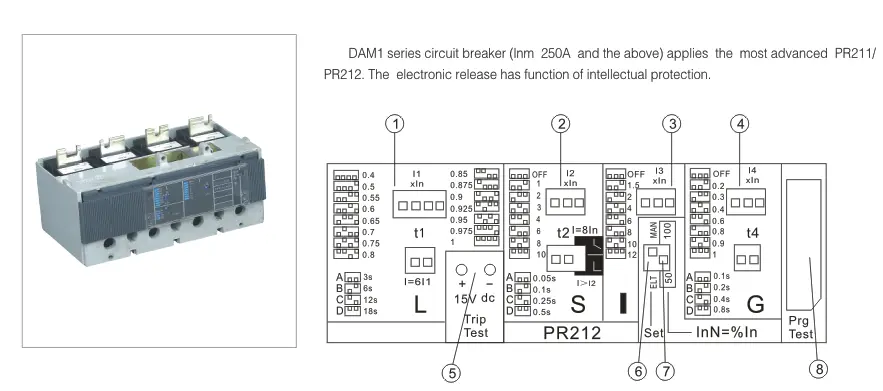

Valg af elektriske eller elektroniske parametre

Funktion SET (omskifter ELT/MAN)

9

Anvendes til indstilling af parametre for dip-switch på nullinje

InN=%In,switch 50/100

10

Stik til tilslutningsmåler

Panelstik

Hvorfor vælge CDADA Electronic MCCB?

★ Ægte intelligens, ikke bare automatisering
Mikroprocessoren analyserer løbende aktuelle bølgeformer, hvilket muliggør præcis invers tid, bestemt tid og øjeblikkelig beskyttelse - uden drift på grund af varme eller ældning.

★ Fail-Safe Design
Selv hvis det elektroniske kredsløb svigter, sikrer en direkte elektromagnetisk lås, at afbryderen udløses under alvorlige kortslutninger - i overensstemmelse med IEC 60947-2 sikkerhedsredundanskrav.

★ Overlegen koordination
Ultrabrede justeringsområder (40–100 % Ir, 1,5–12× Im) tillader perfekt koordinering med opstrøms/nedstrøms enheder – minimerer udfaldszoner.

★ Fremtidssikret infrastruktur
Kompatibel med valgfri kommunikationsmoduler (Modbus RTU, Profibus) til integration i Building Management Systems (BMS) eller smart grids.

★ Global kvalitet, konkurrencedygtig pris
Fremstillet under ISO 9001 i Shanghai, med internationale certificeringer - tilbyder ydeevne på europæisk niveau til asiatisk omkostningseffektivitet.

★ Vi har et dedikeret team på 15 ingeniører med fokus på produktudvikling, forbedring og tilpasning.

Ideelle applikationer

Datacentre: Forebyg kaskadefejl med præcis selektiv udløsning

Hospitaler: Sikre uafbrudt strøm til livsstøttende systemer

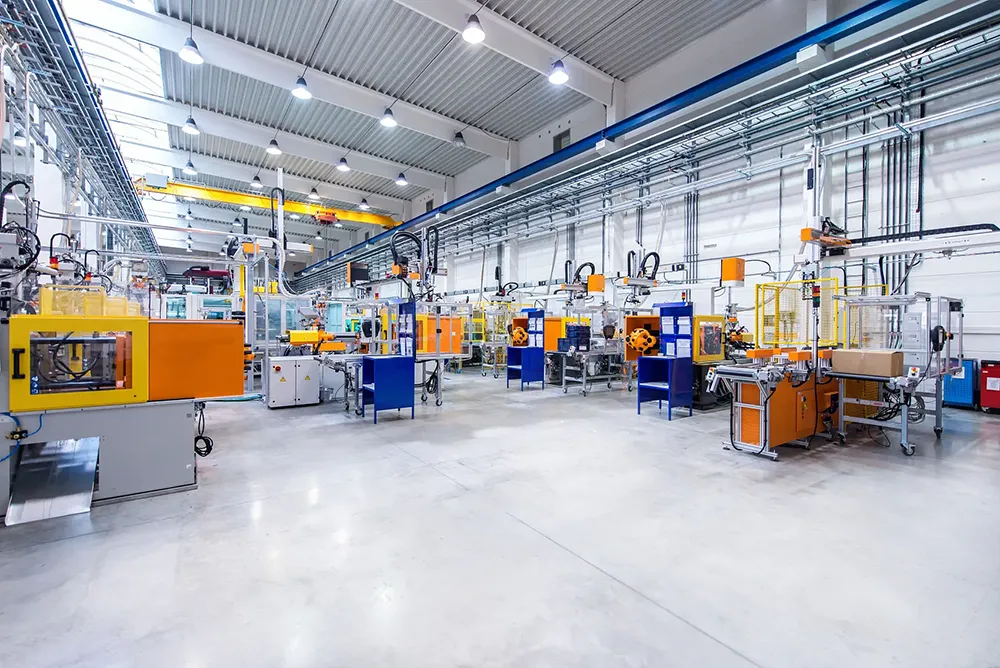

Industriel automatisering: Koordiner med VFD'er, bløde startere og robotteknologi

Sol-/vindmølleparker: Tilpas til variable generationsprofiler

Smarte kommercielle bygninger: Aktiver energiovervågning uden ekstra målere

Ofte stillede spørgsmål (FAQ)

Q1: Hvad adskiller en elektronisk MCCB fra en termisk-magnetisk?

A1: Elektroniske strømafbrydere med støbt hus bruger en mikroprocessor til at analysere strøm og udløse trips med høj præcision. De påvirkes ikke af omgivelsestemperaturen, tilbyder bredere justeringsområder og kan levere logning af belastningsdata – i modsætning til bimetal/solenoid-baserede termisk-magnetiske typer.

Q2: Er 1600A elektronisk MCCB tilgængelig i 4-polet konfiguration?

A2: Ja – alle CDADA elektroniske MCCB'er fra 250A til 1600A er tilgængelige i både 3P og 4P versioner.

Q3: Hvad sker der, hvis den elektroniske overstrømsrelæ svigter under en kortslutning?

A3: Afbryderen inkluderer en mekanisk backup: under ekstreme fejlstrømme (>12×In) udløser en magnetisk lås direkte åbning – hvilket sikrer sikkerhed, selv med elektronik offline.

Q4: Kan jeg overvåge aktuelle værdier i realtid?

A4: Ja – den elektroniske overstrømsenhed viser øjeblikkelig, maks., min. og gennemsnitlig strøm over valgbare tidsvinduer (f.eks. 24 timer), nyttigt til energistyring.

Spørgsmål 5: Hvorfor vælge CDADA frem for andre intelligente MCCB-mærker?

A5: CDADA tilbyder:

● Ægte dual-range justerbarhed (mange konkurrenter begrænser Im til ≤10×)

● Fejlsikker mekanisk backup (ikke alle "elektroniske" MCCB'er har dette)

● Kompakt størrelse – passer til ældre paneler uden ændringer

● Stærk global certificeringsportefølje (ASTA, KEMA, CE)

● OEM-venlige priser med teknisk support på engelsk
