Hvorfor betyder miniatureafbryder DPN 6KA betydning for moderne elektrisk beskyttelse?

A Miniature afbryder DPN 6KAer designet til at give pålidelig beskyttelse mod overbelastninger og kortslutninger og samtidig kombinere kompakte dimensioner med praktisk installation. DPN-konfigurationen er almindeligvis forbundet med et 1P+N-arrangement, mens 6KA refererer til en nominel kortslutningsbrudkapacitet på 6 kA under gældende standarder og specificerede testbetingelser. Denne vejledning forklarer, hvad miniatureafbryder DPN 6KA betyder, hvordan den virker, hvorfor dens brydekapacitet er vigtig, hvor den kan bruges, hvordan den skal vælges og installeres korrekt, og hvad købere bør overveje, når de køber kredsløbsbeskyttelsesudstyr.

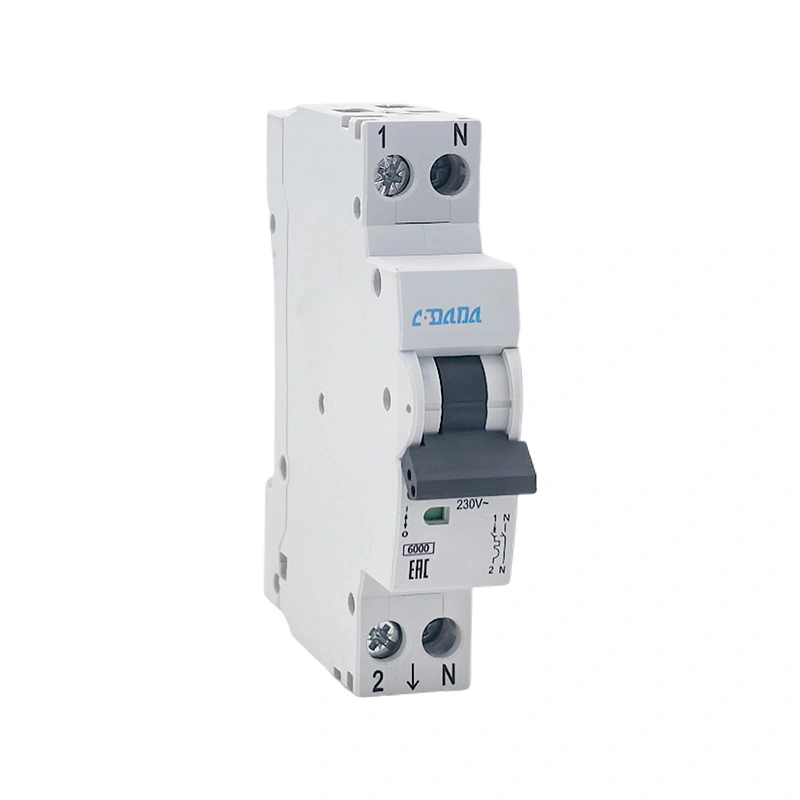

Hvad betyder Miniature Circuit Breaker DPN 6KA?

En Miniature Circuit Breaker, almindeligvis forkortet som MCB, er en automatisk beskyttende koblingsenhed, der bruges til at afbryde elektrisk strøm, når der opstår unormale forhold. I modsætning til en konventionel sikring, der normalt skal udskiftes efter drift, kan en MCB generelt nulstilles, efter at fejlen er blevet undersøgt, og kredsløbet anses for at være sikkert.

UdtrykketDPNbruges almindeligvis til at beskrive en kompakt1P+N konfiguration, hvor enheden inkorporerer beskyttelse på faselederen, mens den også skifter nullederen. Det nøjagtige indvendige arrangement og om neutralen er beskyttet eller kun koblet afhænger af det specifikke produktdesign. Købere bør derfor kontrollere producentens tekniske dokumentation i stedet for alene at fortolke forkortelsen.

De6KAmarkering, normalt skrevet som6 kA, angiver en nominel kortslutningsbrudkapacitet på 6 kA under den relevante standard, testbetingelser, spænding og produktspecifikation. Rent praktisk angiver det niveauet af den potentielle kortslutningsstrøm, som afbryderen er designet til at afbryde sikkert under de specificerede forhold.

Denne kombination af kompakt konfiguration og defineret kortslutningsafbrydelsesevne gør Miniature Circuit Breaker DPN 6KA anvendelig til mange lavspændingsdistributionsapplikationer, hvor panelplads og pålidelig kredsløbsbeskyttelse begge er vigtige.

Hvordan virker en DPN 6KA strømafbryder?

En typisk miniatureafbryder bruger termiske og magnetiske beskyttelsesprincipper. Den termiske mekanisme reagerer på vedvarende overstrøm, mens den magnetiske mekanisme er beregnet til at reagere hurtigt på højstrøms fejltilstande såsom kortslutninger.

• Overbelastningsbeskyttelse:Når strømmen forbliver over kredsløbets normale driftsniveau i en tilstrækkelig periode, kan den termiske mekanisme få afbryderen til at udløse.
• Kortslutningsbeskyttelse:En høj fejlstrøm kan aktivere den magnetiske udløsningsmekanisme, så kredsløbet kan afbrydes hurtigt.
• Manuel skift:Betjeningshåndtaget gør det muligt at tænde eller slukke for kredsløbet under normal drift, når produktet er designet til den funktion.
• Fejlisolation:I et DPN-arrangement kan fase- og nullederne frakobles i henhold til enhedens specificerede koblingsdesign.
• Kompakt distribution:Den smalle formfaktor kan hjælpe elektriske paneler med at rumme flere kredsløb inden for begrænset DIN-skinneplads.

Formålet med afbryderen er ikke blot at stoppe elektriciteten. Den skal afbryde unormal strøm inden for de forhold, som den er designet til, mens den forbliver pålidelig under normal drift. Korrekt koordinering med opstrøms og nedstrøms beskyttelsesanordninger er derfor vigtig.

Af denne grund kan det skabe problemer at vælge en afbryder kun baseret på dens fysiske størrelse eller nominelle strøm. Den komplette elektriske specifikation bør altid gennemgås før installation.

Hvorfor er 6KA-brudkapaciteten vigtig?

Brydeevne er en af ​​de vigtigste specifikationer at forstå, når du køber en miniatureafbryder. En værdi på 6 kA betyder, at afbryderen har en nominel kortslutningskapacitet på6.000 ampereunder de specificerede testbetingelser.

Det gør detteikkebetyder, at afbryderen kontinuerligt skal bære 6.000 A. Afbryderens mærkestrøm er en separat specifikation. For eksempel kan en afbryder have en mærkestrøm, der er passende til et belysnings- eller stikkontaktkredsløb, mens den har en 6 kA kortslutningsafbrydelseskapacitet.

For en ny installation bør den potentielle kortslutningsstrøm på installationsstedet vurderes af en kvalificeret elektriker. Den valgte afbryder skal have en passende brydekapacitet til installationen og overholde gældende lokale krav.

Hvad er de vigtigste fordele?

En korrekt specificeret DPN 6KA miniatureafbryder kan løse flere almindelige udfordringer i kompakte elektriske distributionssystemer.

En anden praktisk fordel er lettere kredsløbsorganisering. I stedet for at tillade en enkelt beskyttelsesanordning at betjene for mange belastninger, kan en korrekt planlagt fordelingstavle opdele elektriske belastninger i individuelle kredsløb. Dette gør fejlfinding lettere og kan hjælpe med at begrænse virkningen af ​​en fejl på det berørte kredsløb.

Hvor er det almindeligt brugt?

DPN 6KA-afbrydere kan overvejes til en bred vifte af lavspændingsdistributionsapplikationer, forudsat at deres elektriske klassificeringer og certificeringskrav matcher installationen.

• Boligfordelingstavler
• El-anlæg til lejligheder og bygninger
• Belysningskredsløb
• Stikkontakter og generelle kredsløb
• Små erhvervsbygninger
• Kontorer og butiksfaciliteter
• Kontrolpaneler og udstyrsfordelingskredsløb
• Let industrielle elektriske installationer
• Hjælpekredsløb i el-skabe

De kan være særligt nyttige i kompakt distributionsudstyr, hvor installatøren skal afbalancere kredsløbsbeskyttelse med tilgængelig monteringsplads. Anvendelsesegnethed bør dog aldrig bestemmes ud fra produktnavnet alene.

Belastningstype, lederstørrelse, installationsmetode, omgivende temperatur, fejlniveau, spændingssystem, jordingsarrangement og lokale elektriske forskrifter skal alle overvejes, før en specifik model vælges.

Hvad skal købere tjekke før udvælgelsen?

En af de største købsfejl er at vælge en afbryder kun baseret på dens nominelle strøm eller 6 kA-mærket. En mere komplet specifikationsgennemgang kan reducere kompatibilitetsproblemer, installationsforsinkelser og unødvendige udskiftningsomkostninger.

1. Nominel strøm:Vælg i henhold til kredsløbsdesignet og forventet belastning i stedet for blot at vælge den største tilgængelige rating.
2. Nominel spænding:Bekræft, at afbryderen er egnet til det elektriske systemspænding og frekvens.
3. Polkonfiguration:Kontroller, om det påkrævede arrangement er 1P+N, og forstå, hvilke ledere der er beskyttet og koblet.
4. Brydeevne:Bekræft, at 6 kA-klassificeringen er tilstrækkelig til den potentielle fejlstrøm på installationsstedet.
5. Turkurve:Kontroller den nødvendige udløsningskarakteristik baseret på belastningen og indløbsadfærden.
6. Standarder og certificering:Anmod om relevante testrapporter, erklæringer og certificeringsdokumenter gældende for målmarkedet.
7. Terminalkompatibilitet:Tjek lederstørrelsesområde, klemkonstruktion, krav til stramning og tilgængelighed til forbindelse.
8. DIN-skinne kompatibilitet:Bekræft, at de fysiske dimensioner passer til det påtænkte distributionskabinet.
9. Driftsmiljø:Overvej temperatur, fugtighed, højde, støv, vibrationer og andre miljøforhold.
10. Leverandørkonsistens:For projekter, der kræver gentagne ordrer, skal du verificere produktionskapacitet og kvalitetskontrolprocedurer.

For distributører er en anden vigtig overvejelse produktkonsistens. En afbryder, der opfylder specifikationen i én forsendelse, men varierer betydeligt i senere partier, kan skabe lager- og projektrisici. Købere bør derfor på forhånd diskutere kvalitetskontrolprocedurer, inspektionsstandarder, emballering, mærkning og genbestillingskrav med leverandøren.

Hvad skal overvejes under installationen?

Elektrisk installation skal udføres af en kvalificeret fagmand og i overensstemmelse med producentens instruktioner og gældende elektriske regler. Selv en korrekt specificeret DPN 6KA afbryder kan fungere dårligt, hvis den er installeret forkert.

• Afbryd strømmen til installationen, før der arbejdes på distributionsudstyr.
• Bekræft kredsløbsspændingen og ledningsarrangementet før tilslutning.
• Installer afbryderen sikkert på den relevante DIN-skinne eller monteringssystem.
• Brug ledere inden for producentens specificerede størrelsesområde.
• Anvend det specificerede klemmemoment.
• Hold lederføringen pæn og undgå unødvendig mekanisk belastning af terminalerne.
• Bekræft fase- og neutralforbindelser i henhold til produktets ledningsdiagram.
• Kontroller, at kabinettet giver tilstrækkelig afstand, ventilation og beskyttelse.
• Udfør passende elektriske tests, før det færdige kredsløb strømforsynes.

Terminalforbindelse fortjener særlig opmærksomhed. En løs elektrisk forbindelse kan skabe modstand og varme, mens en forkert forberedt leder kan kompromittere den mekaniske stabilitet af forbindelsen. Installationen bør derfor følge producentens specificerede lederforberedelse og momentkrav.

Brug aldrig en afbryder som erstatning for korrekt kredsløbsdesign. Beskyttelsesanordninger fungerer som en del af et komplet elektrisk system, der inkluderer ledere, belastninger, opstrømsbeskyttelse, jording og andre sikkerhedskomponenter.

Hvordan kan DPN 6KA sammenlignes med konventionelle MCB-konfigurationer?

Sammenligningen betyder ikke, at én konfiguration er universelt bedre. Det passende design afhænger af det elektriske system, lokale regler, tilgængelig panelplads, påkrævet isolationsarrangement og koordinering med andet beskyttelsesudstyr.

Hvordan kan ydeevnen opretholdes?

Miniatureafbrydere kræver generelt begrænset rutinemæssig vedligeholdelse, men det omgivende elektriske system bør stadig efterses med jævne mellemrum. Hyppige uforklarlige snubler bør aldrig ignoreres.

• Undersøg terminalerne for tegn på overophedning, misfarvning eller beskadigelse.
• Tjek for løse forbindelser under planlagt elektrisk vedligeholdelse.
• Hold fordelingskabinettet rent og fri for meget støv eller fugt.
• Overvåg gentagne ture og undersøg den underliggende årsag.
• Udskift afbrydere, der viser mekanisk skade eller unormal driftsadfærd.
• Nulstil ikke en afbryder gentagne gange uden at identificere, hvorfor den udløste.

En afbryder, der udløses gentagne gange, kan indikere overbelastning, kortslutning, isoleringsproblemer, udstyrsfejl, forkert valg af afbryder eller et andet problem i installationen. Kvalificeret personale bør diagnosticere problemet, før kredsløbet returneres til normal drift.

Det er også nyttigt at opretholde nøjagtig panelmærkning. Tydelig identifikation af kredsløb kan gøre fremtidig inspektion og vedligeholdelse mere effektiv, især i erhvervsbygninger og større el-skabe.

Hvad skal du forvente af en pålidelig producent?

Når der indkøbes Miniature Circuit Breaker DPN 6KA-produkter til engrosdistribution, elektriske projekter, OEM-applikationer eller panelmontering, er produktkvaliteten kun en del af købsbeslutningen. Konsekvent dokumentation, produktionskontrol, kommunikation og eftersalgssupport kan også have en vigtig indflydelse på projektets succes.

Shanghai DaDa Electric Co., Ltd.er en potentiel leverandørkilde til kunder, der søger elektriske beskyttelsesprodukter og relaterede afbryderløsninger. Når købere vurderer en producent, bør de anmode om produktdatablade og gældende overholdelsesdokumentation, præcisere den nøjagtige modelkonfiguration og bekræfte produktions- og inspektionskrav, før de afgiver en masseordre.

For importører og distributører er kommunikation særlig vigtig. Før du bekræfter et køb, er det nyttigt at etablere den nøjagtige produktmodel, elektriske specifikationer, mængde, emballeringsmetode, mærkning, leveringskrav, inspektionsprocedure og dokumentation. Dette hjælper med at reducere misforståelser mellem køber, producent og slutkunde.

Ofte stillede spørgsmål

1. Hvad betyder 6KA på en miniatureafbryder?

6KA, mere almindeligt skrevet som 6 kA, angiver en nominel kortslutningsbrudkapacitet på 6.000 ampere under specificerede testbetingelser. Det er ikke afbryderens normale driftsstrøm.

2. Hvad betyder DPN i en afbryder?

DPN er almindeligvis forbundet med en 1P+N-konfiguration. De nøjagtige beskyttelses- og koblingsfunktioner afhænger af producentens design, så produktdatabladet bør kontrolleres før installation.

3. Er en 6 kA afbryder egnet til enhver elektrisk installation?

Nej. Brydeevnen skal passe til den potentielle kortslutningsstrøm på installationsstedet. Nominel spænding, strøm, tripkarakteristik, installationsforhold og gældende regler skal også tages i betragtning.

4. Betyder 6 kA, at afbryderen kan bære 6.000 A kontinuerligt?

Nej. 6 kA-værdien vedrører kortslutningsafbrydelsesevne, ikke kontinuerlig strømbærende kapacitet. Mærkestrømmen er en separat specifikation.

5. Kan en DPN 6KA-afbryder bruges i boligfordelingstavler?

Det kan være egnet til visse boligapplikationer, når produktets elektriske klassificeringer, konfiguration, dimensioner, certificering og installationskrav matcher kredsløbet og lokale regler.

6. Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?

Angiv den påkrævede nominelle strøm, nominelle spænding, polkonfiguration, udløsningskarakteristik, brudkapacitet, mængde, målmarked, gældende standarder, emballagekrav og eventuelle OEM- eller mærkningskrav. Dette hjælper leverandøren med at evaluere kravet mere effektivt.

7. Hvorfor udløses en miniatureafbryder gentagne gange?

Gentagen udløsning kan skyldes overbelastning, kortslutning, defekt udstyr, ledningsproblemer, uegnet afbrydervalg eller andre elektriske fejl. Årsagen bør identificeres af kvalificeret personale i stedet for gentagne gange at nulstille afbryderen.

8. Er DPN det samme som en to-polet afbryder?

Ikke nødvendigvis. Selvom en DPN-enhed kan involvere fase- og neutralkobling, kan dens interne beskyttelse og koblingsarrangement afvige fra en konventionel to-polet beskyttelsesanordning. Kontroller altid producentens ledningsdiagram og tekniske specifikationer.

9. Hvad er forskellen mellem nominel strøm og brudkapacitet?

Mærkestrøm relaterer til den strøm, som afbryderen er designet til at bære under normal drift under specificerede forhold. Brydeevne relaterer sig til dens evne til at afbryde en specificeret kortslutningsstrøm sikkert.

10. Hvad er den vigtigste specifikation ved bestilling af en DPN 6KA afbryder?

Der er ingen enkelt specifikation, der gælder for hver installation. Nominel strøm, spænding, polkonfiguration, udløsningskarakteristik, brudkapacitet, gældende standarder, fysiske dimensioner og installationsforhold bør alle kontrolleres sammen.

Kontakt os for Miniature Circuit Breaker DPN 6KA løsninger

At vælge den rigtige afbryder handler i sidste ende om at matche beskyttelsesydelsen med de reelle krav til den elektriske installation. En Miniature Circuit Breaker DPN 6KA kan tilbyde en praktisk kombination af kompakt konfiguration, overbelastningsbeskyttelse, kortslutningsafbrydelsesevne og bekvem kredsløbsstyring, når den er korrekt specificeret og installeret.

Hvis du er sourcingMiniature afbryder DPN 6KAprodukter til fordelingstavler, elektriske projekter, OEM-applikationer eller engrosforsyning,Shanghai DaDa Electric Co., Ltd.kan give produktinformation og diskutere dine tekniske krav.Kontakt osmed din nødvendige strømværdi, spænding, mængde, applikation og destinationsmarked for at diskutere en passende løsning. Kontakt Shanghai DaDa Electric Co., Ltd. for at diskutere specifikationer, prøver, bulkordrer og projektkrav.
