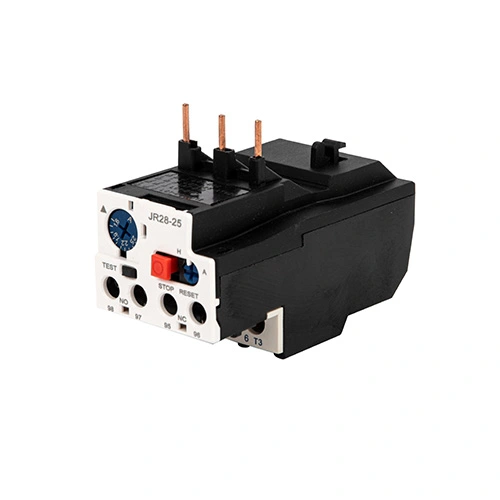

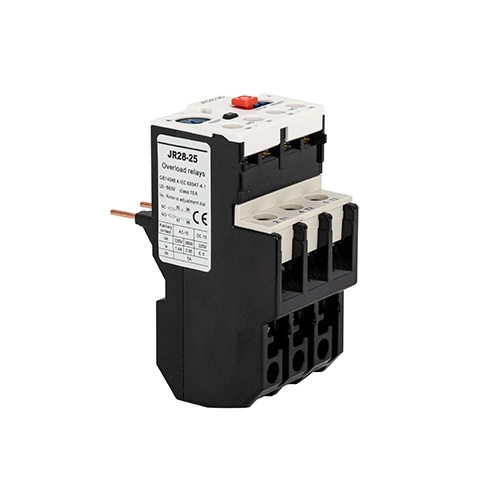

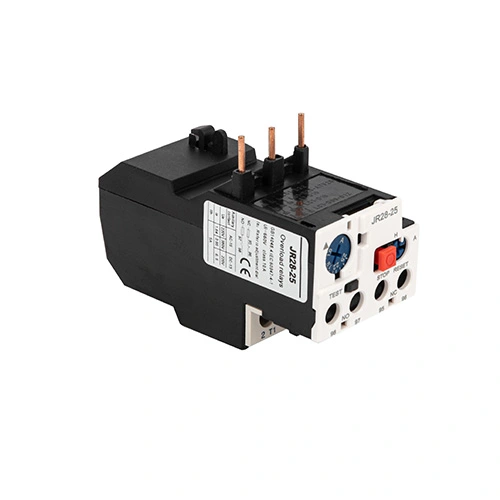

JR28 termisk overbelastningsrelæ

Beskyt dine motorer med JR28 Thermal Overload Relay, en robust og intelligent beskyttelsesløsning udviklet af CDADA, en pålidelig producent i Kina. Designet til problemfri integration med CDADA D-seriens kontaktorer (D9 til D150), giver JR28 relæet omfattende forsvar mod:

● Overbelastninger

● Fasefejl (tab af én fase)

● For lange motorstarttider

● Længerevarende rotorstop

Med et omfattende justerbart strømområde fra 0,1A op til 140A, dækker JR28-serien applikationer fra små blæsere til store industrielle pumper og kompressorer. Den har en testknap til kontrolkredsløbsverifikation, en tydelig trip-indikator, manuel eller automatisk nulstillingsvalg og et forsegleligt låg for at forhindre uautoriserede justeringer. Bygget på gennemprøvet bimetallisk termisk teknologi og i overensstemmelse med IEC 60947-4-1, sikrer CDADA JR28 pålidelig, vedligeholdelsesvenlig motorbeskyttelse i krævende miljøer verden over.

Nøglespecifikationer

Serie: JR28 termisk overbelastningsrelæ

Mærke: CDADA | Producent: Shanghai DADA Electric CO.,LTD

Kompatibilitet: Designet til D9, D12, D18 … op til D150 kontaktorer (LC1-D/F-serien)

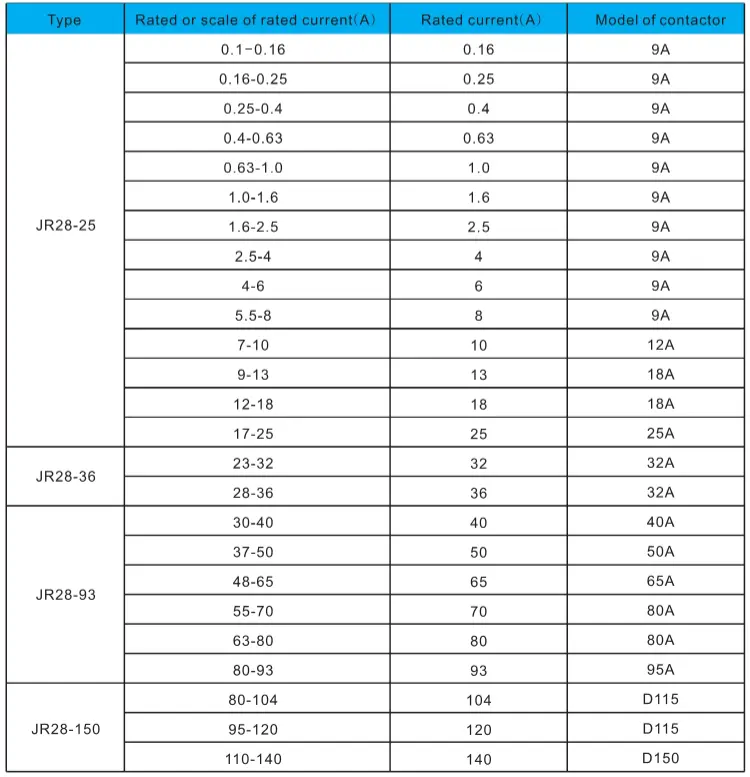

Nominel strømområde: 0,1A – 140A (flere modeller: JR28-25, JR28-36, JR28-93, JR28-150 osv.)

Poler: 3-polet (overvåger alle faser for ubalance)

Beskyttelsesfunktioner:

★ Termisk overbelastning

★ Opdagelse af fasefejl

★ Overvågning af lang starttid

★ Rotorstopbeskyttelse

Nulstillingstilstand: Manuel eller automatisk (via vælgerkontakt)

Testknap: Simulerer trip – aktiverer både NO- og NC-hjælpekontakter

Stop-knap: Åbner kun NC-kontakt (til nødsignalering)

Tripindikator: Visuelt flag viser udløst status

Indstillingslås: Låget kan forsegles for manipulationssikker drift

Hjælpekontakter: Standard 1NO + 1NC (til alarmer, PLC-feedback eller låse)

Montering: Snap-on design direkte på kompatible CDADA kontaktorer

Certificering: I overensstemmelse med IEC/EN 60947-4-1 (CE-dokumentation tilgængelig)

Hvorfor vælge CDADA JR28 Thermal Overload Relay?

★  Bred aktuel dækning

Fra 0,1A til 140A – understøtter alt fra fraktionelle HP-motorer til 110kW+ industrielle drev.

★ Fuld kompatibilitet med D-seriens kontaktorer

Konstrueret til at passe D9 til D150 – sikrer perfekt mekanisk og termisk koordination.

★ Avancerede diagnostiske funktioner

★ TEST-knap verificerer kontrolledninger uden strømafbrydelse

★ STOP-knap muliggør ekstern signalering

★ Tripindikator fremskynder fejlfinding

★ Industriel-grade pålidelighed

Ægte bimetallisk termisk mekanisme (ikke elektronisk) - immun over for EMI, spændingsspidser og softwarefejl.

★ Klar til sikkerhed og overholdelse

Forsegleligt låg opfylder ISO-, CE- og fabriksrevisionskrav for låste indstillinger.

★ Omkostningseffektiv beskyttelse

Forhindrer motorudbrænding, reducerer nedetid og forlænger udstyrets levetid – ideel til OEM'er og systemintegratorer.

★ Pakningsdetaljer varierer efter produkt. Vi giver disse oplysninger i vores tilbud og pakkelister. Standard eksportkartoner er designet til optimal palletering og containerlæsning.

Typiske applikationer

★ Motorstartersamlinger: Parret med kontaktorer til pumper, ventilatorer, transportører

★ HVAC-systemer: Chillere, køletårne, lufthåndteringsanlæg

★ Vand & Spildevand: Dyk- og centrifugalpumper

★ Fremstilling: Blandere, ekstrudere, pakkelinjer

★ Mining & Construction: Knusere, hejseværker, ventilationsventilatorer

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem JR28 og LRD-serien?

A1: Begge er termiske overbelastningsrelæer fra CDADA. JR28-serien understøtter højere strømstyrke (op til 140A) og er designet til større kontaktorer (op til D150), mens LRD typisk dækker lavere områder (op til ～104A). Funktionelt tilbyder de lignende beskyttelse - men JR28 er optimeret til tung industriel brug.

Q2: Kan jeg bruge JR28 Thermal Overload Relay med ikke-CDADA-kontaktorer?

A2: Selvom det er muligt i nogle tilfælde, kræver optimal ydeevne og garantisupport parring med CDADA D-seriens kontaktorer (D9–D150). Mekanisk tilpasning, varmeafledning og koordinationskurver valideres som et system.

Q3: Hvordan fungerer fasefejlsbeskyttelse i JR28?

A3: Hvis en fase går tabt, fører de resterende to ledere ubalanceret strøm, hvilket forårsager asymmetrisk opvarmning i de bimetalliske strimler. JR28 registrerer denne ubalance og tripper hurtigere end under normal overbelastning, hvilket forhindrer beskadigelse af motorviklingen.

Q4: Er manuel nulstilling sikrere end automatisk nulstilling?

A4: Ja – for kritiske systemer. Manuel nulstilling tvinger en operatør til at inspicere og afhjælpe fejlen før genstart. Automatisk nulstilling er velegnet til uovervåget eller fjerntliggende udstyr, hvor kontinuitet er prioriteret (f.eks. kølepumper).

Spørgsmål 5: Hvorfor vælge CDADA JR28 frem for globale mærker?

A5: CDADA tilbyder:

● Ægte termisk differentialmekanisme med høj nøjagtighed

● Fuld kompatibilitet med D9–D150-kontaktorer – plug-and-play-pålidelighed

● Test, stop, nulstil og forsegl funktioner i én kompakt enhed

● Konkurrencedygtige priser med CE-kompatibel kvalitet

● Hurtig teknisk support og engelsk dokumentation til globale kunder
