Hvorfor bliver DC-kredsløbsbeskyttelse kritisk for fremtidens strømsystemer?

Den globale elindustri bliver mere og mere afhængig af jævnstrøm. Solcelleanlæg, batterienergilagringssystemer, ladestationer til elektriske køretøjer, telekommunikationsudstyr og datacentre indeholder alle vigtige DC-sektioner. Efterhånden som disse applikationer udvides, bevæger kredsløbsbeskyttelse sig fra en understøttende komponent til en central del af systemsikkerheden. ENDC afbryderskal afbryde unormal strøm hurtigt og sikkert, hvilket begrænser skader på kabler, omformere, batterier og tilsluttet udstyr.

Afbrydelse af DC er teknisk forskellig fra at afbryde AC. I et AC-kredsløb krydser strømmen naturligt nul mange gange i sekundet, hvilket hjælper med at slukke en elektrisk lysbue. DC har ingen naturlig nulkrydsning, så en lysbue kan forblive stabil, efter at kontakter adskilles. Afbrydere designet til jævnstrøm kræver derfor passende kontaktstrukturer, bueslider, magnetiske udblæsningsarrangementer, isolationsafstande og ledningskonfigurationer. En AC-afbryder bør aldrig antages at være egnet til DC-service, blot fordi dens strømstyrke ser ud til at være tilstrækkelig.

En klar branchetrend er bevægelsen mod højere systemspændinger og større effekttæthed. Højere jævnspænding kan reducere strømmen for den samme transmitterede effekt, hvilket hjælper med at reducere ledertab og kabelkrav. Det gør dog også isoleringskoordinering og lysbueafbrydelse mere krævende. Produktvalg skal tage højde for nominel driftsspænding, nominel strøm, antal poler, kortslutningsbrudkapacitet, anvendelsesmiljø og producentens specificerede tilslutningsmetode. Polaritetskrav er især vigtige for nogle DC-afbryderdesigner.

En anden tendens er tættere koordinering mellem afbrydere og elektronisk overvågning. Moderne energisystemer bruger i stigende grad sensorer, controllere og kommunikationsnetværk til at identificere overophedning, overbelastninger, isolationsfejl og unormale driftsmønstre. Mekanisk beskyttelse er fortsat vigtig, men den er ved at blive en del af en bredere beskyttelsesarkitektur, der kan omfatte sikringer, overspændingsbeskyttelsesanordninger, kontaktorer, isolationsovervågningsenheder og batteristyringssystemer. Selektivitet mellem upstream- og downstream-enheder får også mere opmærksomhed, fordi en unødvendig nedlukning kan påvirke en hel solcellestreng, lagerstativ, opladningsskab eller industriel proces.

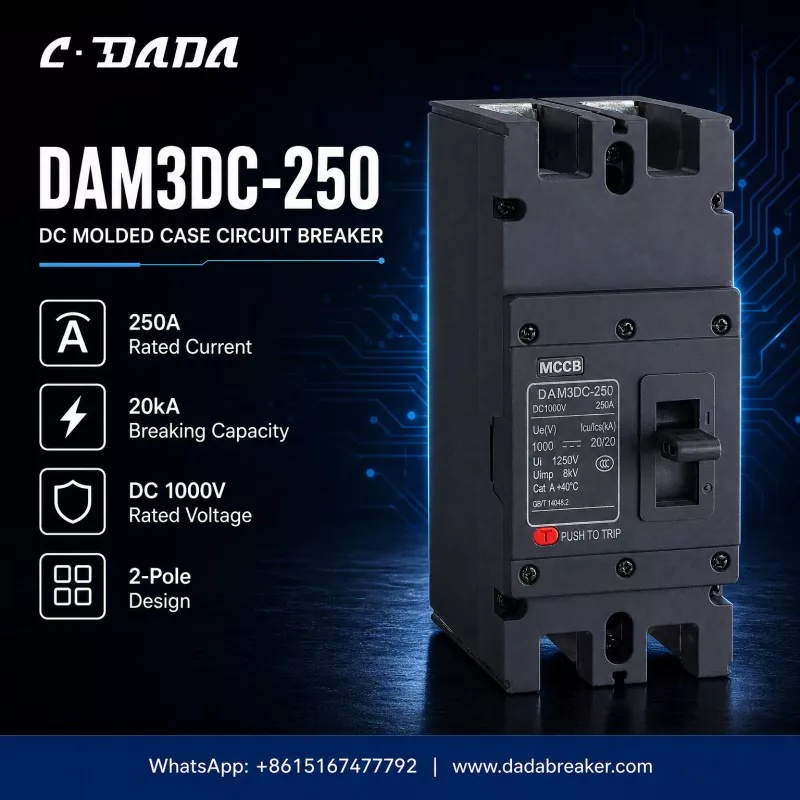

DAM3DC-250 vist afShanghai Dada Electricillustrerer typen af ​​DC-afbryder i formstøbt hus, der bruges i fordeling med højere strøm. De synlige specifikationer angiver en mærkestrøm på 250 A, en nominel DC-spænding på 1000 V, en brudkapacitet på 20 kA og et to-polet design. Disse værdier beskriver dets tilsigtede elektriske rækkevidde; de bestemmer ikke i sig selv egnetheden til enhver installation. Ingeniører skal stadig verificere det faktiske kortslutningsniveau, lederstørrelse, omgivende temperatur, kabinetforhold, belastningskarakteristika, installationshøjde, gældende standarder og påkrævet beskyttelseskoordinering.

For slutbrugere er tydelig mærkning og dokumentation lige så værdifuld, fordi korrekte installations-, vedligeholdelses- og udskiftningsbeslutninger afhænger af at kende enhedens verificerede klassifikationer og begrænsninger i service.

Når man ser fremad, vil købere lægge større vægt på applikationsspecifik validering frem for at vælge enheder alene ud fra den aktuelle vurdering. Pålidelig DC-beskyttelse afhænger af korrekt spændingstilpasning, tilstrækkelig afbrydelsesevne, korrekt polkonfiguration, kontrolleret installation og periodisk inspektion. Efterhånden som vedvarende produktion, lagring og elektrificeret transport fortsætter med at udvikle sig, vil forståelsen af ​​disse grundlæggende principper hjælpe systemdesignere med at reducere risikoen og bygge mere pålidelige DC-netværk.
