MCB Alarm og Hjælpekontakt

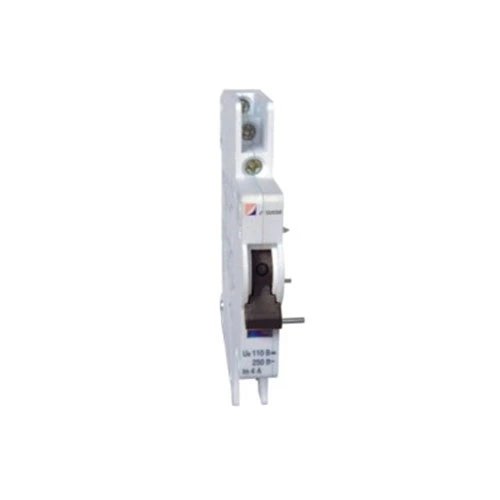

CDADA er en producent og leverandør med mere end 40 års erfaring, vi har set for mange projekter, hvor paneloperatører savner en udløst afbryder - indtil det er for sent. Derfor har vi designet CDADA MCB Alarm og Auxiliary Contact (DAB7-FL): en smart, pladsbesparende løsning, der giver dig to kritiske signaler i ét modul – afbryderposition (ON/OFF) og udløsningsårsag (overbelastning/kortslutning).

Vores råd: Hvis dit styresystem skal skelne mellem en manuel slukning og en fejludløsning, er dette tilbehøret, du skal specificere. Standard hjælpekontakter alene kan ikke se forskel - men vores kan.

Dobbeltfunktionsdesign: Et modul, to signaler

CDADA MCB Alarm & Auxiliary Contact har to uafhængige overførselskontakter med en smart mekanisk vælger:

★ Gul indikator ved "A": Begge kontakter fungerer som hjælpekontakter → signal MCB ON/OFF-tilstand

★ Gul indikator ved "AL":

★ Venstre kontakt = Auxiliary (ON/OFF status)

★ Højre kontakt = Alarm (aktiverer kun, når MCB udløses på grund af fejl)

★ Det betyder, at du kan tilslutte:

★ Et grønt lys for at vise "strøm tændt"

★ Et rødt lys eller PLC-indgang for at udløse "fejlalarm"

★ Alt sammen fra et enkelt tilføjelsesmodul på din DAB7-63 MCB.

Tekniske specifikationer

Vigtigt: Dette tilbehør kan ikke bruges selvstændigt – det skal monteres direkte på en DAB7-63 MCB.

Installationsvejledning (fra vores feltingeniører)

★ Følg disse trin for sikker og pålidelig drift:

★ Sluk for kredsløbet før installation.

★ Skub DAB7-FL-modulet over på venstre side af DAB7-63 MCB, indtil det klikker.

★ Fastgør med den medfølgende dobbeltsidet tape (for vibrationsmodstand).

★ Tilslut ledninger til de 4 terminaler (2 pr. kontaktgruppe):

★ Brug venstre par til hjælpe (status)

★ Brug det rigtige par til alarm (trip-detektion)

★ Indstil den gule vælger til "AL", hvis du har brug for fejlalarmfunktionalitet.

★ Test: Udløs MCB manuelt – kun alarmkontakten skal ændre tilstand under en fejludløsning.

★ Pro Tip: Mærk dine ledninger tydeligt! Mange teknikere forveksler hjælpesignaler vs. alarmsignaler under idriftsættelse.

Hvornår skal du bruge denne i stedet for en standard hjælpekontakt?

Typiske applikationer:

★ Datacenter PDU overvågning

★ Solar kombinerer kasser

★ Industrielle kontrolpaneler

★ Bygningsstyringssystemer (BMS)

★ Elevator eller HVAC sikkerhedskredsløb

Ofte stillede spørgsmål

Q1: Kan jeg bruge dette på ikke-CDADA MCB'er?

A1: Nej. DAB7-FL er kun mekanisk og dimensionelt designet til CDADA DAB7-63 afbrydere. Den passer ikke til Schneider, ABB eller Siemens MCB'er.

Q2: Hvordan fungerer alarmkontakten egentlig?

A2: Inde i MCB'en bevæger en triplåsmekanisme sig anderledes under en termisk/magnetisk fejludløsning i forhold til en manuel sluk. DAB7-FL registrerer denne mekaniske forskel og aktiverer kun alarmkontakten ved reelle fejl.

Spørgsmål 3: Skal jeg bruge begge kontakter med ledning?

A3: Ikke nødvendigvis. Du kan kun bruge ekstraudstyret, kun alarmen eller begge dele – afhængigt af din kontrollogik. Modulet giver dig fleksibilitet.

Spørgsmål 4: Er det egnet til DC-solenergiapplikationer?

A4: Ja! Med en DC-12-klassificering på 110V/0,5A er den ideel til overvågning af solstrenge, hvor du skal fjerndetektere PV-arrayfejl.

Spørgsmål 5: Hvorfor vælge CDADA frem for generiske mærker?

A5: Fordi vi tilbyder:

● Ægte fejldiskriminering (ikke kun positionsregistrering)

● Sømløs integration med DAB7 MCB'er - ingen adapterplader

● Fabrikstestet mekanisk kobling – ingen slør eller mistede signaler

● Tydelig visuel indikator (gult flag) til markverifikation

● Globale certificeringer (CE, CB, RoHS) til problemfrie projekter

Slutnotat fra CDADA R&D

I moderne elektriske systemer er 'tænd/sluk' ikke nok - du har brug for intelligens. Vores MCB Alarm & Auxiliary Contact forvandler en simpel afbryder til en diagnostisk node, der hjælper dig med at bygge smartere, sikrere paneler. Og fordi det er lavet af det samme team, der designer MCB'en, får du perfekt synergi - ingen gætværk." — CDADA produktudviklingsteam

Klar til at bestille? Vi tilbyder:

● Masserabatter til tavlebyggere

● Formonterede MCB + DAB7-FL enheder (spar arbejdskraft)

● Gratis ledningsdiagrammer og PLC-logikeksempler
