MCCB med lækagebeskyttelse

Forbedre den elektriske sikkerhed ud over overbelastnings- og kortslutningsbeskyttelse med CDADA DAM1L Series MCCB med lækagebeskyttelse, en integreret afbryder i formstøbt hus med indbygget reststrøm (RCD/ELCB) funktionalitet. Designet af den professionelle producent Shanghai DADA Electric CO., LTD til internationale standarder, kombinerer denne lækage MCCB 4P højtydende strømfordeling med livs- og brandbesparende jordfejlsdetektion.

Den er klassificeret fra 10A til 500A ved 400V/415V og tilbyder justerbar reststrøm (30mA–1000mA) og valgfri tidsforsinkelse – hvilket muliggør skræddersyet beskyttelse til personlig sikkerhed (≤30mA) eller brandforebyggelse (100mA–500mA+). Med flerfaset drevet elektronik forbliver den i drift, selvom en fase svigter, eller spændingen falder til 50V, hvilket sikrer uovertruffen pålidelighed i kritisk infrastruktur som tunneler, højhuse, transportknudepunkter og industrianlæg.

Nøglespecifikationer

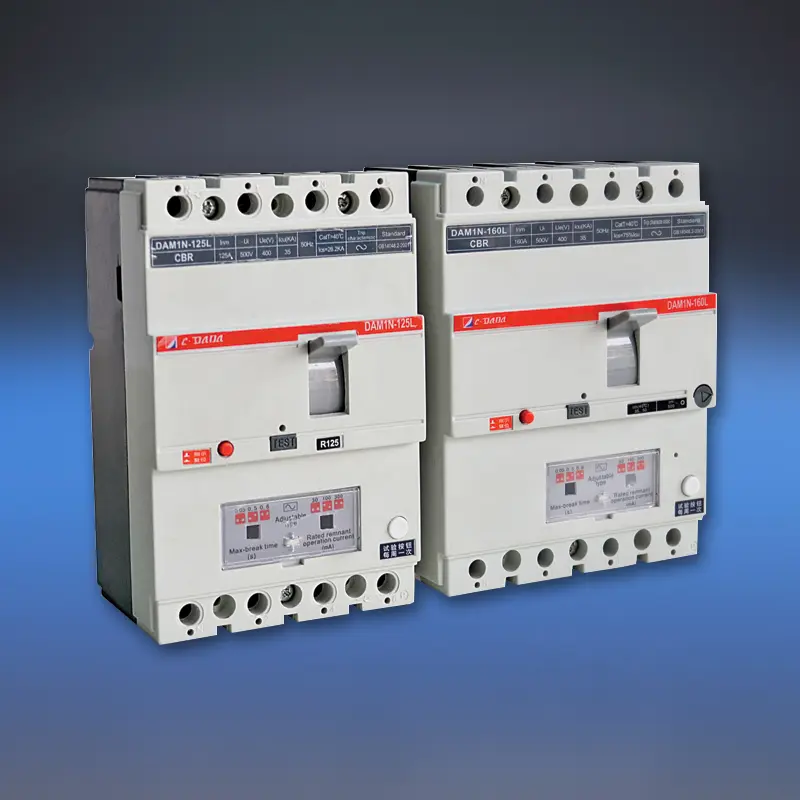

Model: DAM1L-serien – Earth Leakage MCCB (CBR-type MCCB)

Stænger: 4P (standard; 3P tilgængelig på forespørgsel)

Nominel strøm (ind): 10A – 500A

Nominel spænding: 400V / 415V AC, 50Hz

Isoleringsspænding (Ui): 400V (≤160A), 690V (>250A)

Reststrømindstillinger (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Justerbarhed: On-site justering af I△n og turtid (øjeblikkelig eller forsinket)

Brydekapacitetstyper:

B Type: Basic (Inm < 100A)

S Type: Standard

H-type: Høj brydning (>160A)

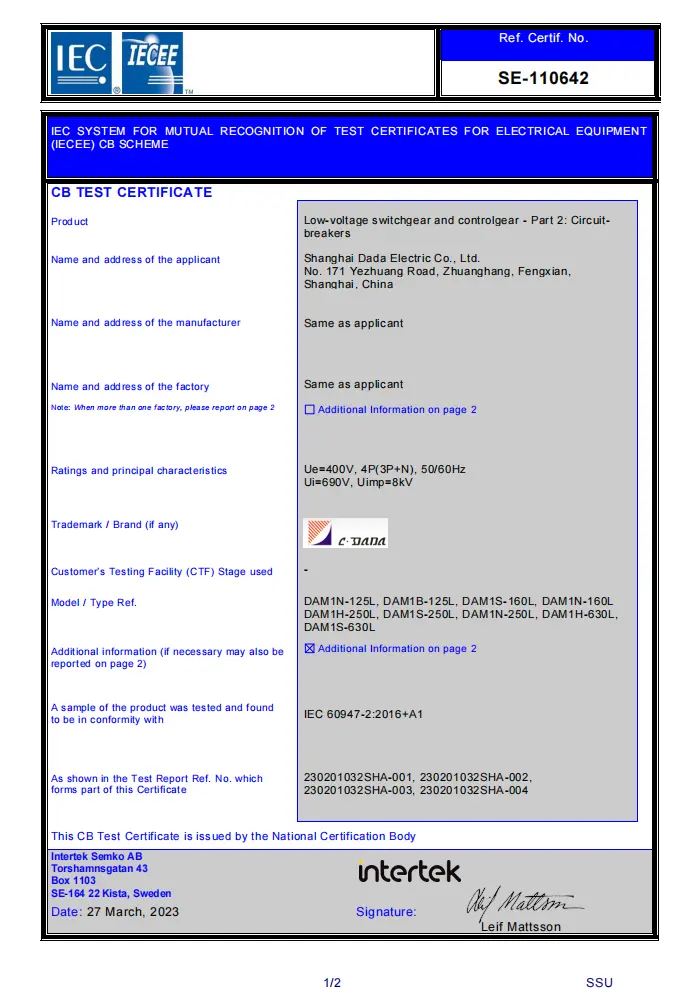

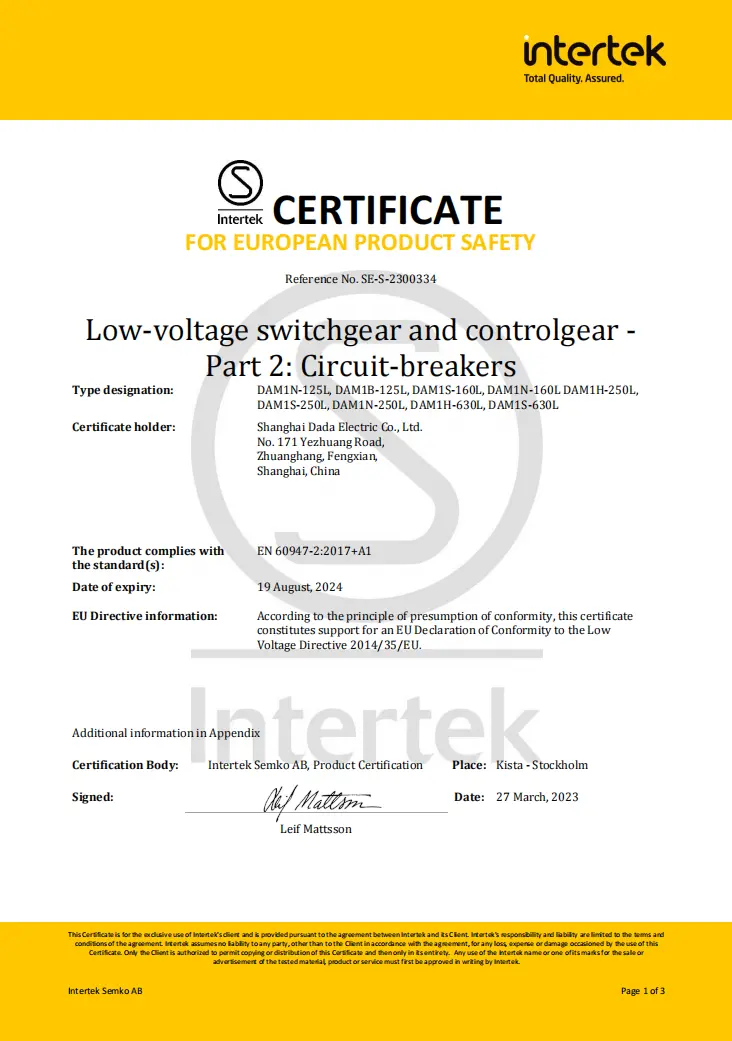

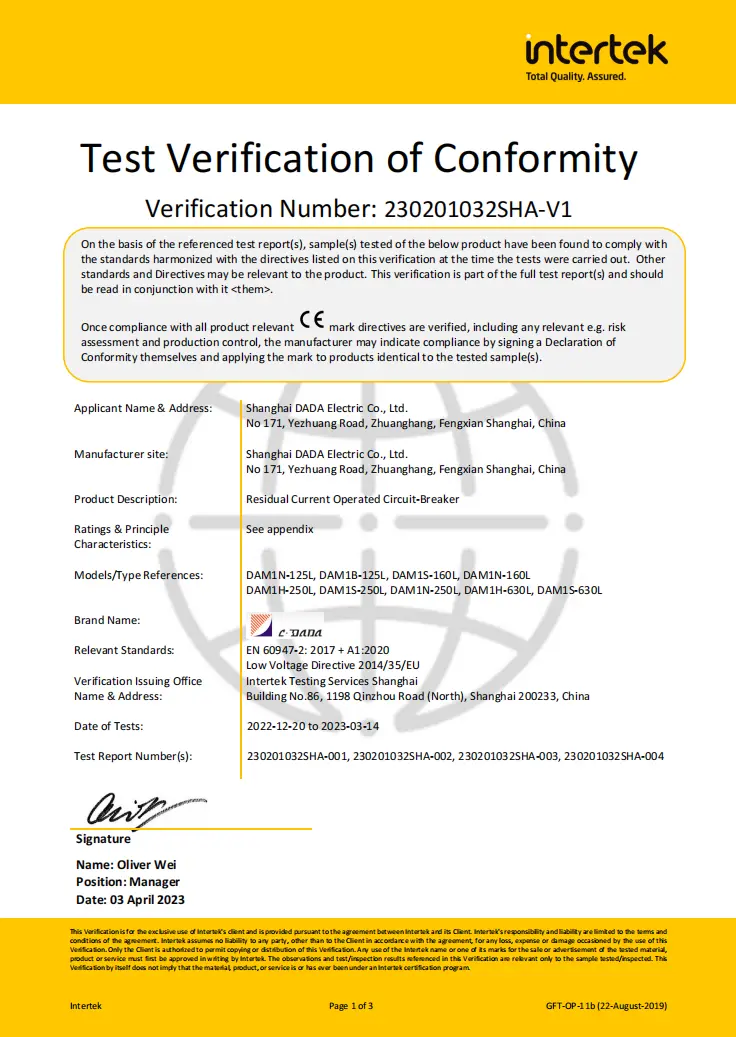

Certificeringer: CE, CB, SEMKO

Nøglefunktioner:

★ Flerfaset RCD-kredsløb → virker ned til 50V

★ Adskil hoved- og lysbuekontakter

★ Tryk-til-tur-testknap

★ Justerbar magnetisk indstilling (0,8–1,0×In)

★ Stærk EMI/RFI anti-interferens evne

★ Fuldt tilbehørsprogram: shuntudløsning, hjælpe-/alarmkontakter, drejehåndtag

Teknisk datablad

Jordlækagestrømafbrydere (ELCB)

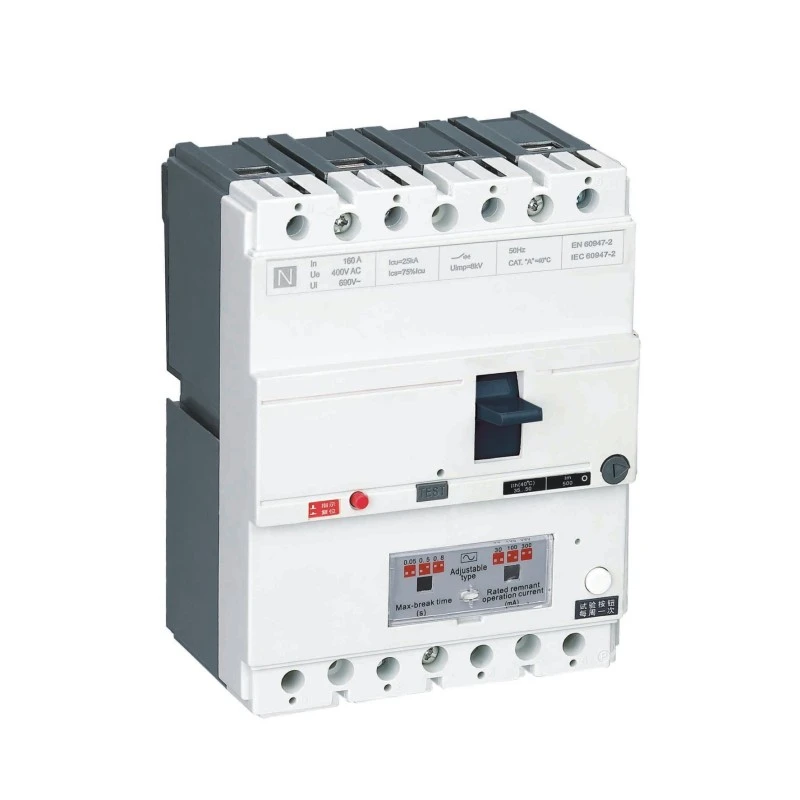

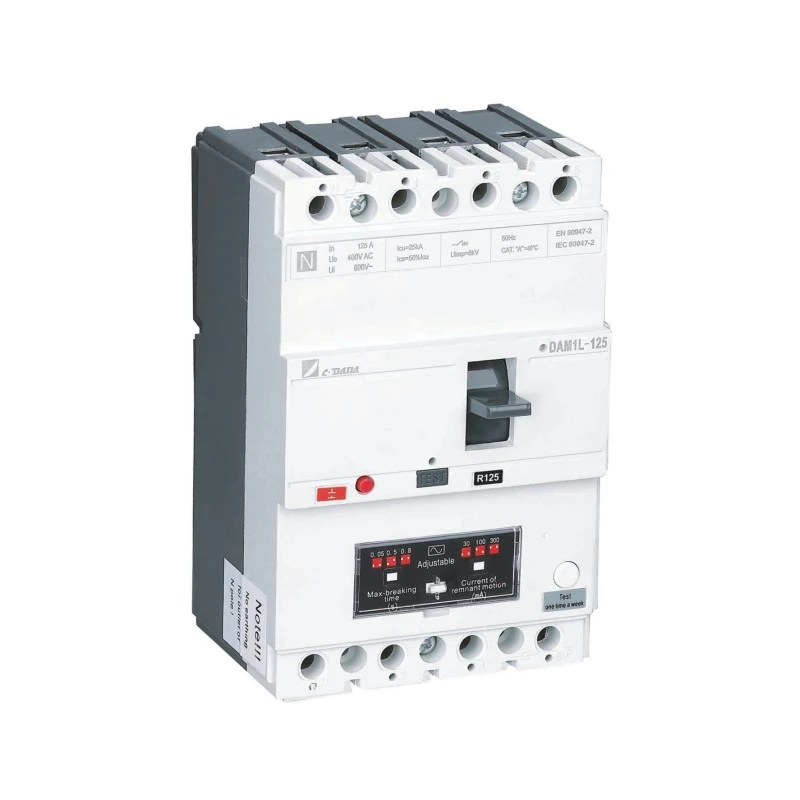

Model			DAM1-125L			DAM1-160L
Brydekapacitetskode			B	N	S	B	N	S
Nominel strøm af rammestørrelse - Inm (A)			125A			160A
Nominel strømindgang (40,50 eller 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Antal poler			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Reststrømstærskel (mA)			100-300-500			100-300-500
Tidsforsinkelse (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrisk egenskab (V)			2500			3000
loniseringsafstand (mm)			≤30/0			≤30/0
Udholdenhed	Samlede cyklusser		8000			8000
	Elektrisk liv		1000			1000
	Mekanisk liv		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Hovedkredsløb		A/0			A/0
	Hjælpekredsløb		AC-15			AC-15
Underspændingsudløsning			√			√
Shuntfrigivelse			√			√
Hjælpekontakt			√			√
Alarmkontakt			√			√
Hjælpekontakt og alarmkontakt			√			√
Håndter betjeningsmekanisme			√			√
Elektrisk driftsmekanisme			√			√
Terminaldæksel			√			√
Faseadskiller			√			√
	B (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Vægt	Fast version 3P/4P		-			-
	Plug-in version 3P/4P		-			-
	Tegn version 3P/4P		-			-

Hvorfor vælge CDADA MCCB med lækagebeskyttelse?

★ Ægte integreret sikkerhed

I modsætning til ekstra RCD-moduler har DAM1L indbygget, fabrikskalibreret lækagebeskyttelse – der sikrer perfekt koordinering og eliminerer kompatibilitetsproblemer.

★ Multi-Phase Power til RCD-kredsløb

Tidlige fejlstrømsafbrydere fejlede, hvis en fase gik tabt. CDADAs design bruger alle faser til at drive beskyttelseselektronikken, så den bliver ved med at fungere selv under fasetab eller alvorlig underspænding.

★ Dobbelt beskyttelsesmål i én enhed

◆ 30mA: Opfylder IEC-kravene til personlig stødbeskyttelse

◆ 100mA–1000mA: Forhindrer isolationsnedbrydningsbrande fra små, vedvarende jordfejl

★ Felt-justerbar til virkelige verdens forhold

Finjuster følsomhed og tidsforsinkelse for at undgå generende snubler i våde omgivelser (f.eks. bilvaskehaller, gårde), mens du opretholder sikkerheden.

★ Industriel-grade pålidelighed

Høj brudkapacitet (H-type), robust lysbueadskillelse og IP20+ terminalbeskyttelse gør den velegnet til barske kommercielle og industrielle omgivelser.

★ Global overholdelse, lokal værdi

Certificeret til Europa (CE/CB), nordiske lande (SEMKO) – ideel til eksportprojekter – med konkurrencedygtige priser fra en betroet kinesisk producent.

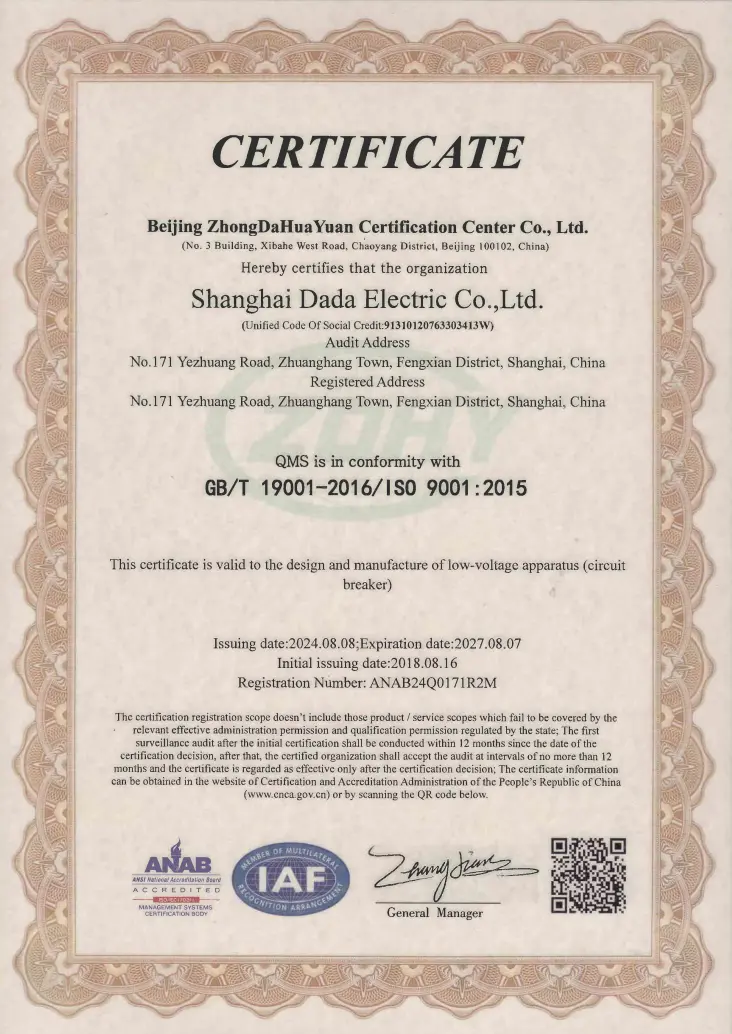

★ Vores produktionsanlæg er certificeret under ISO9001:2015 Quality Management System.

Typiske applikationer

Højhuse: Hovedindkomst- eller gulvpaneler (300mA for reduktion af brandrisiko)

Tunneler og undergrundsbaner: Kritisk infrastruktur, der kræver fejlsikker lækagedetektion

Hospitaler og skoler: 30mA beskyttelse i våde områder (laboratorier, toiletter)

Industrianlæg: Motorfødere med jordfejlsovervågning

Byggepladser: Midlertidig strømfordeling med personalebeskyttelse

FAQ

Q1: Hvad er forskellen mellem en standard MCCB og en MCCB med lækagebeskyttelse?

A1: En standard MCCB beskytter kun mod overbelastning og kortslutninger. DAM1L tilføjer reststrømsdetektion (jordlækage) - udløser, når strøm lækker til jorden (f.eks. gennem en person eller beskadiget isolering), hvilket forhindrer elektrisk stød eller brand.

Q2: Kan jeg bruge en 100A MCCB RCD til personlig beskyttelse?

A2: Kun hvis indstillet til 30mA. Den nominelle strøm (100A) definerer belastningskapaciteten; restindstillingen (I△n) definerer sikkerhedsfunktionen. For stødbeskyttelse skal I△n være ≤30mA, uanset In.

Q3: Hvorfor har RCD-kredsløbet brug for flerfaset strøm?

A3: Hvis den kun får strøm fra én fase, vil en enfaset fejl deaktivere lækagebeskyttelse. CDADA's flerfasede design sikrer, at RCD'en forbliver aktiv selv under fasetab eller lav spænding (ned til 50V) - afgørende for sikkerhedskontinuitet.

Q4: Er 4P lækage MCCB egnet til TT- eller TN-S-systemer?

A4: Ja – det er designet til TT-, TN-S- og IT-systemer. 4P-designet bryder alle faser og neutral, afgørende for TT-systemer, hvor neutral ikke er pålideligt jordet opstrøms.

Q5: Hvorfor vælge CDADA frem for modulære RCD + MCCB-kombinationer?

A5: CDADA DAM1L tilbyder:

● Mindre fodaftryk (integreret i forhold til to enheder)

● Garanteret koordinering (ingen mismatchrisiko)

● Lavere omkostninger og ledningskompleksitet

● Højere pålidelighed (enkelt forseglet enhed)

● Justerbarhed på stedet ikke mulig med fejlstrømsafbrydere med fast følsomhed
