Arbejdsprincippet for enafbryderdrejer sig om kernelogikken overvågning, bedømmelse og eksekvering. Gennem sin indbyggede udløsningsmekanisme og lysbueslukningssystem opnår den normal kredsløbstilslutning og frakoblingskontrol og hurtig afbrydelse af defekte kredsløb. Konkret kan den opdeles i normal driftstilstand og fejlbeskyttelsestilstand. Lysbueslukningssystemet er en afgørende hjælpemekanisme, der sikrer pålidelig udløsning.
Når et kredsløb oplever fejl såsom overbelastning, kortslutning eller underspænding, udløser den indbyggede overstrømsrelæ, at låsemekanismen låses op og opnår automatisk udløsning. Forskellige fejl svarer til forskellige udløsningsprincipper:

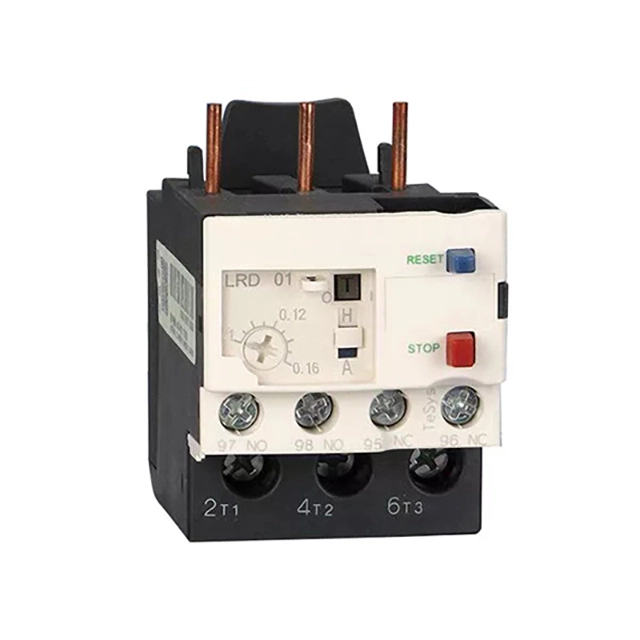

Kernekomponent: Bimetallisk strimmel (lavet af to metalplader med væsentligt forskellige termiske udvidelseskoefficienter presset sammen).
Arbejdslogik: Når kredsløbet er overbelastet, overstiger strømmen konstant den nominelle værdi, hvilket får den bimetalliske strimmel til at bøje og deformeres på grund af varme. Når deformationen når en tærskel, skubber den låsemekanismen for at låse op, og den bevægelige kontakt bryder kredsløbet under påvirkning af en fjeder.
Funktioner: Forsinket handling; kortvarige overbelastninger (såsom motorstart) vil ikke udløse tripping, hvilket undgår falsk udløsning.
Kernekomponent: Elektromagnetisk spole (viklet omkring en jernkerne).
Driftslogik: Når der opstår en kortslutning, stiger strømmen øjeblikkeligt til ti eller endda hundredvis af gange den nominelle værdi. Den elektromagnetiske spole genererer en stærk elektromagnetisk kraft, der tiltrækker jernkernen til at ramme låsemekanismen, hvilket øjeblikkeligt låser kredsløbet op.
Funktioner: Hurtig handling på millisekundniveau, i stand til at afbryde kredsløbet på ekstremt kort tid, forhindre lysbueforbrændinger på udstyr eller forårsage brand.
Kernekomponent: Underspændingsudløsningsspole, forbundet parallelt i kredsløbet for at overvåge spændingen.
Driftslogik: Når spændingen falder til under ca. 70 % af den nominelle værdi eller er helt tabt, forsvinder den elektromagnetiske kraft fra udløsningsspolen, og jernkernen, under påvirkning af fjederen, udløser låsemekanismen til at låse op og afbryder kredsløbet.
Funktion: Forhindrer udstyr i unormal drift og beskadigelse under lav spænding og undgår sikkerhedsrisici forårsaget af pludselig opstart af udstyr, når strømmen genoprettes.

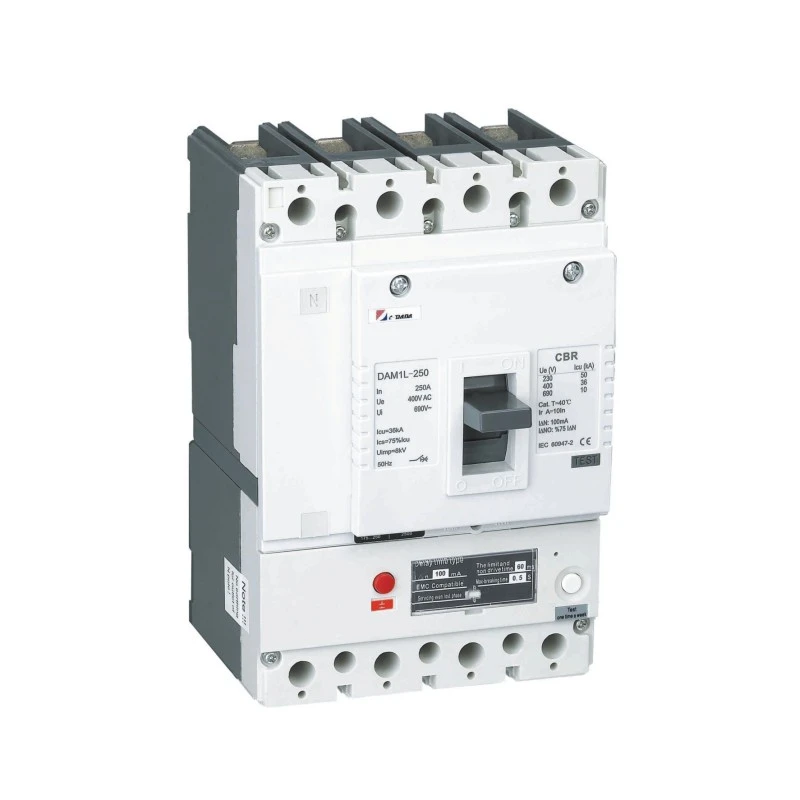

Lækagebeskyttelse (reststrømsbeskyttelsesprincip)
Kernekomponent: Nul-sekvens strømtransformer.
Driftslogik: Under normale omstændigheder er strømmene i fase- og neutrale linjer lige store og modsatte i retning. Den magnetiske flux i transformatorkernen ophæver hinanden, hvilket resulterer i ingen induceret strømudgang. Når der opstår lækage (såsom elektrisk stød), går der noget strøm tabt gennem jorden, hvilket forårsager en ubalance i de tofasede strømme. Transformatoren genererer et induceret signal, der udløser overstrømsenheden.
