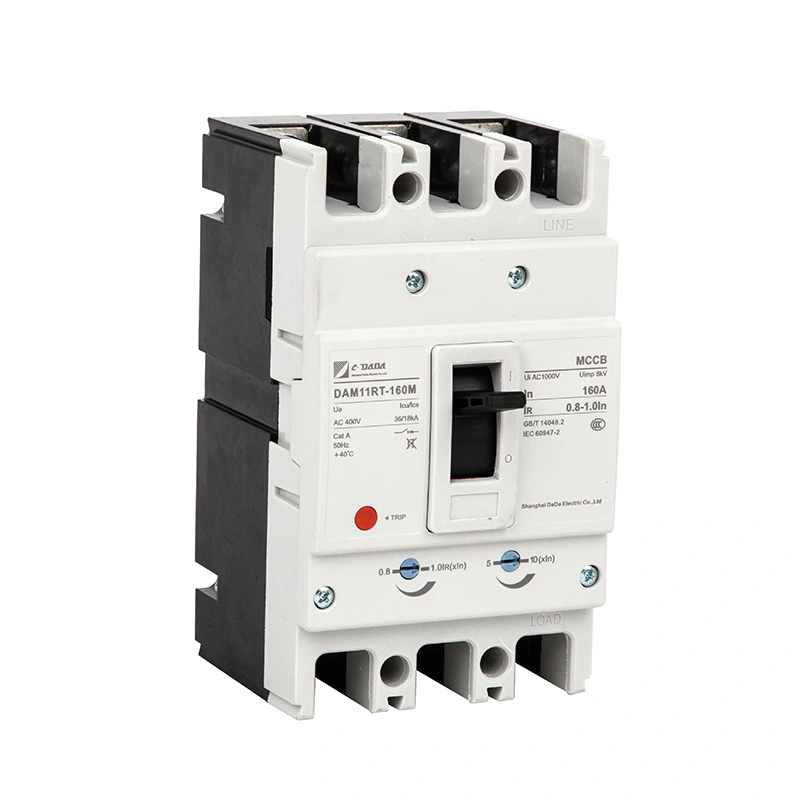

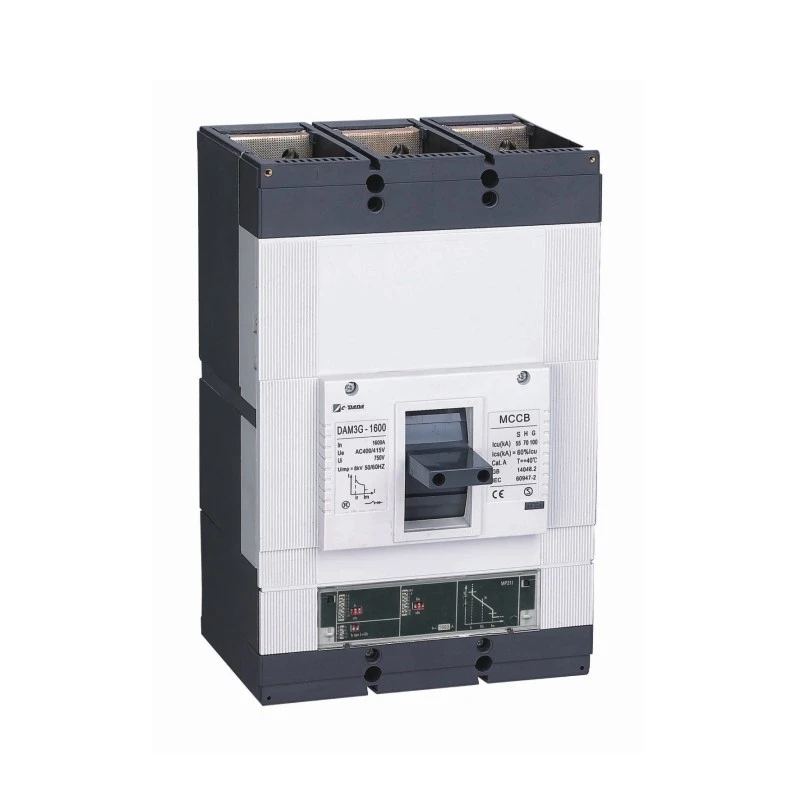

Hvordan vælger man den rigtige afbryder?

At vælge en passendeafbryderkræver en omfattende evaluering af kredsløbsparametre, belastningskarakteristika, installationsmiljø og beskyttelseskrav. Kerneovervejelserne er at sikre, at den nominelle spænding svarer til systemspændingen, den nominelle strøm er større end belastningsstrømmen, men mindre end lederens strømbærende kapacitet, og brudkapaciteten (Icu) er højere end den forventede kortslutningsstrøm.

Valg af nøgleparameter

Nominel spænding: Skal være ≥ ledningens nominelle spænding (f.eks. almindeligt brugt i husholdninger 220V/380V). Underspændingsudløsningsspændingen skal stemme overens med systemspændingen.

Vurderet strøm:

Beregn den maksimale driftsstrøm for belastningen (Ib). Vælg enafbrydermed en mærkestrøm (In), der opfylder følgende betingelser: Ib < In ≤ ledersikker strømbærende kapacitet (f.eks. har 6 mm² kobbertråd en strømbærende kapacitet på ca. 40A, vælg en ≤40A afbryder).

Derted drift er påkrævet i miljøer med høje temperaturer (>40 ℃).

Brydekapacitet (Icu):

Skal være større end ledningens maksimale forventede kortslutningsstrøm (Ik), som kan beregnes ved hjælp af formler eller ved at henvise til tabeller (f.eks. for en transformerkapacitet på 1600kVA, Ik≈38,5kA). 3

Prioriterafbryderemed en Icu ≥ 50kA; til boligapplikationer er ≥ 6kA tilstrækkeligt.
