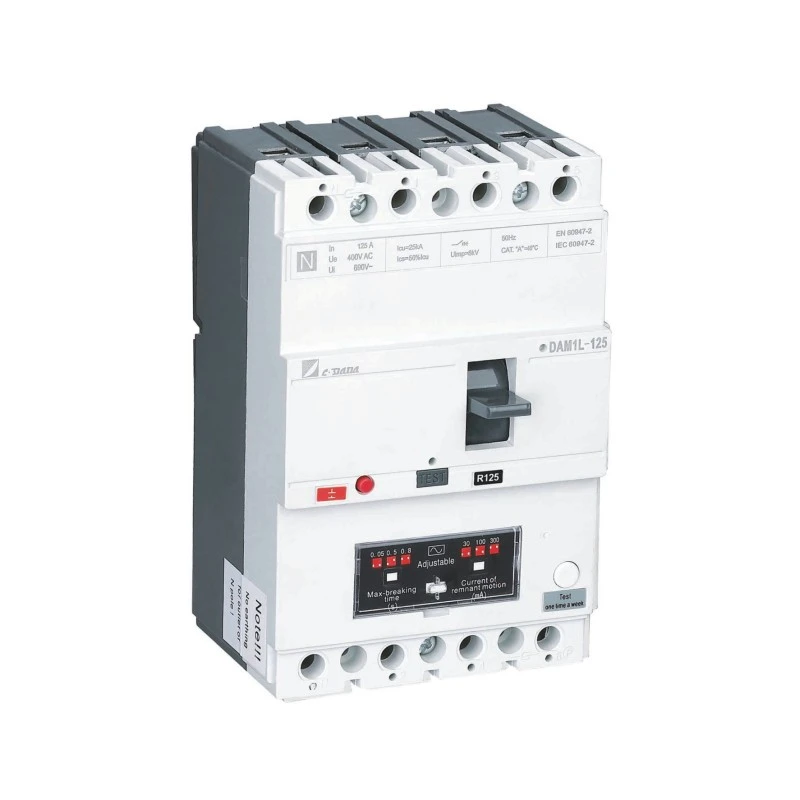

AnMCCB med lækagebeskyttelsekombinerer konventionelle afbryderfunktioner i formstøbt hus med fejlstrømsbeskyttelse i én koordineret løsning. For kommercielle bygninger, industrianlæg, udstyrsproducenter og el-entreprenører kan dette løse en fælles udfordring: at beskytte et strømkredsløb mod overbelastninger og kortslutninger og samtidig detektere potentielt farlig lækstrøm.
Nøglen er ikke blot at vælge en afbryder med flere funktioner. Enheden skal matche systemspænding, mærkestrøm, kortslutningsforhold, polkonfiguration, lækstrømsindstilling, installationsmiljø og koordineringskrav. Denne vejledning forklarer, hvordan teknologien fungerer, hvilke problemer den løser, og hvad købere bør verificere, før de specificerer en MCCB med lækagebeskyttelse.
Indholdsfortegnelse
- 1. Hvad er en MCCB med lækagebeskyttelse?
- 2. Hvordan virker lækagebeskyttelse?
- 3. Hvilke elektriske problemer kan det løse?
- 4. Hvorfor kombinere MCCB og lækagebeskyttelse?
- 5. Hvor bruges en MCCB med lækagebeskyttelse?
- 6. Hvad bør købere tjekke før udvælgelsen?
- 7. Nøgleparametre forklaret
- 8. MCCB med lækagebeskyttelse vs. separate beskyttelsesenheder
- 9. Overvejelser om installation og vedligeholdelse
- 10. Shanghai DaDa Electric Co., Ltd. og Lækagebeskyttelsesløsninger
- 11. Ofte stillede spørgsmål
- 12. Konklusion
1. Hvad er en MCCB med lækagebeskyttelse?
En støbt kabinet afbryder, almindeligvis kaldet en MCCB, er designet til at beskytte lavspændings elektriske kredsløb mod forhold som overbelastning og kortslutning. I modsætning til en grundlæggende beskyttelseskontakt kan en MCCB vælges på tværs af en bred vifte af strømstyrker og afbrydelseskapaciteter, hvilket gør den velegnet til kommercielle og industrielle distributionssystemer.
AnMCCB med lækagebeskyttelsetilføjer reststrøm eller jordafledningsdetektion til disse konventionelle beskyttelsesfunktioner. Når en unormal lækstrøm detekteres og når det konfigurerede driftsniveau, kan beskyttelsesmekanismen starte en tur og afbryde det berørte kredsløb.
Denne kombination er især nyttig, når elektriske designere ønsker flere lag beskyttelse uden at skabe et unødvendigt kompliceret panelarrangement. Kommercielle produkter er tilgængelige som integrerede MCCB-plus-fejlstrømsløsninger eller som MCCB'er kombineret med kompatible fejlstrømsmoduler. IEC 60947-2 indeholder krav til maksimalafbrydere, der inkorporerer fejlstrømsbeskyttelse, mens producenter kan levere forskellige konfigurationer og justeringsområder.
2. Hvordan virker lækagebeskyttelse?
I et sundt elektrisk kredsløb bør strømmen, der løber gennem de udgående ledere, svare passende til strømmen, der vender tilbage gennem kredsløbet. En lækagetilstand opstår, når en del af strømmen går en utilsigtet vej, såsom gennem isolationsforringelse, tilsluttet udstyr eller en person, der kontakter en strømførende del.
Lækagebeskyttelse overvåger reststrømmen forbundet med denne ubalance. Hvis den målte reststrøm overstiger enhedens konfigurerede driftstærskel, sender beskyttelsessystemet et tripsignal til MCCB-mekanismen.
Afhængigt af produktdesignet kan lækagebeskyttelse give justerbar restdriftsstrøm, tidsforsinkelse, testfunktionalitet, alarmindikation eller andre overvågningsfunktioner. Kommercielle MCCB-lækagebeskyttelsesprodukter viser, at følsomheds- og forsinkelsesindstillinger kan variere betydeligt afhængigt af den påtænkte anvendelse.
Hvorfor er dette anderledes end overbelastningsbeskyttelse?
Overbelastningsbeskyttelse og lækagebeskyttelse reagerer på forskellige problemer. Et overbelastet kredsløb kan trække for meget strøm, fordi der er tilsluttet for mange belastninger, eller fordi udstyret fungerer ud over dets tilsigtede kapacitet. En lækagefejl vedrører imidlertid strømudslip fra dens tilsigtede ledende bane.
Derfor giver blot en forøgelse af overbelastningsbeskyttelsesevnen ikke automatisk passende lækagebeskyttelse. De to funktioner bør overvejes hver for sig, når et elektrisk distributionssystem designes.
3. Hvilke elektriske problemer kan det løse?
Elektrisk udstyr, der bruges i fabrikker, kommercielle bygninger og infrastrukturprojekter, kan fungere i lange perioder under krævende forhold. Fugt, støv, ældning af isoleringen, mekaniske skader, installationsfejl og forringelse af udstyr kan alle bidrage til unormale strømveje.
Beskadiget eller ældende isolering kan skabe utilsigtede strømveje, der måske ikke opfører sig som en konventionel kortslutning.
Reststrømsbeskyttelse kan hjælpe med at detektere lækageforhold, der kræver hurtig kredsløbsafbrydelse.
Kombination af beskyttelsesfunktioner kan forenkle arrangementet sammenlignet med brug af flere uafhængige komponenter.
Det faktiske beskyttelsesniveau afhænger af det komplette elektriske system, enhedskonfiguration og installationsforhold. En MCCB med lækagebeskyttelse bør derfor behandles som en del af en korrekt konstrueret beskyttelsesordning snarere end som en universel løsning for enhver elektrisk fare.
4. Hvorfor kombinere MCCB og lækagebeskyttelse?
For mange elektriske projekter er hovedattraktionen evnen til at imødekomme flere beskyttelseskrav inden for et koordineret enhedsarrangement. Dette kan være værdifuldt, hvor panelplads, installationstid og systemkoordinering er vigtige.
1. Flere beskyttelsesfunktioner
En korrekt konfigureret enhed kan give overbelastning, kortslutning og fejlstrømsbeskyttelse inden for den samme beskyttelsesarkitektur. Dette gør det lettere for ingeniører at etablere en defineret beskyttelsesstrategi for et føde- eller distributionskredsløb.
2. Mere effektivt paneldesign
Integrerede eller tæt afstemte beskyttelseskomponenter kan reducere behovet for separate enheder, ledninger og monteringsarrangementer. Producenter af fejlstrømsbeskyttede MCCB'er fremhæver specifikt kompakt installation og reducerede komponentkrav som praktiske fordele.
3. Justerbar beskyttelse
Nogle produkter har justerbare reststrømstærskler og tidsforsinkelser. Dette gør det muligt at tilpasse beskyttelsesarrangementet til forskellige kredsløb i stedet for at stole på én fast indstilling for hver applikation.
4. Nemmere systemplanlægning
Når overbelastning, kortslutning og lækagekrav betragtes sammen, kan ingeniører evaluere den komplette beskyttelsesstrategi i stedet for at vælge individuelle komponenter uafhængigt.
5. Hvor bruges en MCCB med lækagebeskyttelse?
Den passende anvendelse afhænger af det elektriske design, lokale krav og produktspecifikationer. Typiske anvendelsesområder omfatter:
- Fordelingstavler til erhvervsbygninger
- Industrielle strømdistributionssystemer
- Fabriksproduktionsudstyr
- Foderautomater til motorer og maskiner
- Værksteder og produktionsfaciliteter
- Infrastruktur og forsyningsinstallationer
- Elektrisk udstyr, der kræver jordafledningsovervågning
- Fordelingssystemer, hvor panelpladsen er begrænset
- Projekter, der kræver koordineret overbelastnings-, kortslutnings- og fejlstrømsbeskyttelse
MCCB'er er meget udbredt i industriel og kommerciel distribution, fordi deres nuværende klassifikationer og afbrydelsesevner kan dække applikationer ud over det typiske udvalg af små afbrydere.
6. Hvad bør købere tjekke før udvælgelsen?
Valg af en MCCB med lækagebeskyttelse baseret kun på nominel strømstyrke kan skabe problemer under installationen. Købere bør give producenten eller den elektriske ingeniør tilstrækkelige systemoplysninger, før de bekræfter en model.
- Nominel strøm:Bestem den forventede kontinuerlige belastning og vælg en passende strømværdi baseret på det komplette kredsløbsdesign.
- Driftsspænding:Bekræft systemspændingen, og om produktet er egnet til den påtænkte AC-applikation.
- Antal stænger:Tjek om systemet kræver 3P, 4P eller en anden konfiguration.
- Kortslutningsevne:Bekræft den tilgængelige potentielle fejlstrøm, og sørg for, at afbryderen har en passende afbrydelsesværdi.
- Lækagefølsomhed:Bestem den resterende driftsstrøm, der kræves til den påtænkte beskyttelsesstrategi.
- Tidsforsinkelse:Overvej, om øjeblikkelig drift eller et tidsforsinket svar er påkrævet for koordinering med opstrøms- eller nedstrømsenheder.
- Installationsbetingelser:Gennemgå omgivelsestemperatur, kabinet, fugtighed, højde og andre relevante miljøfaktorer.
- Standarder og certificeringer:Bekræft de standarder og godkendelser, der kræves på målmarkedet.
7. Nøgleparametre forklaret
Følgende parametre er særligt vigtige, når man sammenligner forskellige MCCB-lækagebeskyttelsesprodukter.
| Parameter | Hvorfor det betyder noget | Hvad købere bør bekræfte |
|---|---|---|
| Nominel strøm (ind) | Definerer det strømniveau, som afbryderen er designet til at bære under specificerede forhold. | Tilpas afbryderen til kredsløbsbelastningen og lederdesignet. |
| Nominel spænding (Ue) | Definerer den elektriske driftsspænding for applikationen. | Bekræft kompatibilitet med systemspændingen. |
| Brydekapacitet | Angiver den fejlstrøm, som afbryderen sikkert kan afbryde under specificerede testforhold. | Sammenlign produktvurderingen med den tilgængelige kortslutningsstrøm. |
| Lækstrømsindstilling | Bestemmer det fejlstrømsniveau, som lækagebeskyttelsen fungerer ved. | Bekræft den nødvendige følsomhed og justeringsområde. |
| Tidsforsinkelse | Kan hjælpe med at koordinere lækagebeskyttelse med andre beskyttelsesanordninger. | Kontroller, om det påkrævede svar er øjeblikkeligt eller forsinket. |
| Antal polakker | Bestemmer hvilke ledere der er koblet og beskyttet. | Bekræft 3P, 4P eller anden påkrævet konfiguration. |
| Standarder | Giver en ramme for produktets ydeevne og test. | Bekræft de gældende IEC-, regionale og projektkrav. |
For eksempel kan nuværende kommercielle produkter med fejlstrømsbeskyttelse tilbyde forskellige kombinationer af mærkestrøm, polkonfiguration, driftsspænding og brudkapacitet. Disse specifikationer bør altid kontrolleres i forhold til det faktiske produktdatablad i stedet for at antages alene fra produktkategorien.
8. MCCB med lækagebeskyttelse vs. separate beskyttelsesenheder
Både integrerede og separate beskyttelsesarrangementer kan være teknisk passende. Den bedre konfiguration afhænger af projektets elektriske arkitektur, pladsbehov, koordineringsstrategi og indkøbspræferencer.
| Betragtning | MCCB med lækagebeskyttelse | Separat beskyttelsesordning |
|---|---|---|
| Panellayout | Kan give et kompakt arrangement. | Kan kræve yderligere monteringsplads. |
| Ledningsføring | Kan reducere sammenkobling mellem separate beskyttelseskomponenter. | Kan kræve yderligere ledninger og koordinering. |
| Beskyttelsesfunktioner | Designet omkring et kombineret beskyttelsesarrangement. | Funktioner kan vælges uafhængigt. |
| Opretholdelse | Færre separate komponenter kan forenkle inspektionen. | Individuelle komponenter kan udskiftes separat afhængigt af designet. |
| Tilpasning | Afhænger af tilgængelige afbryder- og lækagebeskyttelseskonfigurationer. | Kan tilbyde fleksibilitet ved at kombinere forskellige enheder. |
Det vigtige er, at integration ikke automatisk betyder egnethed. Den valgte kombination skal stadig opfylde installationens elektriske krav.
9. Overvejelser om installation og vedligeholdelse
Korrekt installation er lige så vigtig som at vælge den rigtige afbryder. Selv en veldesignet MCCB med lækagebeskyttelse giver muligvis ikke den tilsigtede ydeevne, hvis ledningerne, jordingsarrangementet, indstillingerne eller installationsmiljøet er forkerte.
Kontroller ledningerne omhyggeligt
Følg producentens ledningsdiagram og installationsvejledning. Fase- og nullederne, hvor det er relevant, skal arrangeres korrekt, for at fejlstrømsdetektionssystemet fungerer efter hensigten.
Bekræft lækageindstillingen
Antag ikke, at den laveste tilgængelige lækstrømsindstilling automatisk er passende. Indstillingen skal svare til den tilsigtede beskyttelsesfunktion og kredsløbets elektriske karakteristika.
Overvej selektivitet
Store distributionssystemer kan indeholde flere beskyttelsesanordninger. Deres driftsegenskaber bør gennemgås sammen, så en passende nedstrømsfejl ikke unødigt afbryder en meget større del af installationen.
Udfør funktionstest
Hvor produktet har en testfunktion, bør testning følge producentens anbefalede procedure og de krav, der gælder for installationen. Nogle fejlstrømsenheder har testfunktioner og yderligere overvågningsfunktioner.
10. Shanghai DaDa Electric Co., Ltd. og Lækagebeskyttelsesløsninger
Shanghai DaDa Electric Co., Ltd. leverer MCCB-løsninger designet til applikationer, hvor konventionel kredsløbsbeskyttelse og lækagebeskyttelse skal arbejde sammen. Dens DAM1L-serie er et eksempel på en MCCB med integreret fejlstrømsbeskyttelse, designet til applikationer, herunder bygningselektriske systemer, industrianlæg og andre lavspændingsdistributionsmiljøer.
Produktinformationen angiver konfigurationer såsom fire-polet konstruktion, et bredt mærkestrømområde og justerbar jordafledningsbeskyttelse. Afhængigt af modellen kan lækagedriftsstrøm konfigureres over et specificeret område, hvilket gør det muligt at tilpasse beskyttelsesstrategien til forskellige applikationer.
For oversøiske købere, distributører, tavlebyggere og el-entreprenører er den mest nyttige tilgang at give leverandøren projektkravene, før du anmoder om et tilbud. Dette hjælper med at bestemme, om den påkrævede strømmærkning, polarrangement, lækageindstilling, brudkapacitet og certificering er tilgængelige i den tilsigtede konfiguration.
Oplysninger, der skal inkluderes i en forespørgsel
- Nødvendig mærkestrøm
- Systemspænding og frekvens
- Antal stænger
- Påkrævet læk-strømfølsomhed
- Påkrævet tidsforsinkelsesfunktion
- Forventet kortslutningsstrøm eller påkrævet brydekapacitet
- Installationsmiljø
- Målmarkeds- og certificeringskrav
- Nødvendig mængde
- OEM eller tilpassede krav, hvis det er relevant
At give disse detaljer i begyndelsen kan gøre teknisk kommunikation mere effektiv og reducere risikoen for at vælge en afbryder, der ikke passer til den endelige installation.
11. Ofte stillede spørgsmål
Lækagebeskyttelse registrerer reststrøm forårsaget af en utilsigtet strømvej og kan initiere afbryderudløsning, når den konfigurerede driftstærskel er nået. Den adresserer en anden tilstand end konventionel overbelastnings- og kortslutningsbeskyttelse.
Nej. En almindelig MCCB giver funktioner som overbelastnings- og kortslutningsbeskyttelse, mens en lækagebeskyttet konfiguration tilføjer fejlstrømsdetektering og beskyttelse.
Lækagebeskyttelse kan hjælpe med at opdage visse unormale strømveje, der kan bidrage til elektriske farer. Brandforebyggelse afhænger dog af den komplette elektriske installation, udstyrets tilstand, beskyttelsesindstillinger og gældende sikkerhedsforanstaltninger.
Der er ingen enkelt indstilling, der passer til enhver installation. Den passende værdi afhænger af beskyttelsesmålet, kredsløbskarakteristika, udstyr og gældende elektriske krav. Indstillingen bør bestemmes af kvalificeret personale.
En MCCB-konfiguration er normalt designet omkring konventionelle afbryderbeskyttelsesfunktioner, men de nøjagtige beskyttelsesfunktioner afhænger af den specifikke model og trip-enhedens konfiguration. Kontroller altid producentens tekniske dokumentation.
IEC 60947-2 er en vigtig standard for lavspændingsafbrydere og inkluderer krav, der er relevante for afbrydere, der inkorporerer fejlstrømsbeskyttelse. Regionale standarder og projektspecifikke krav kan også være gældende.
Ja, egnede modeller kan bruges i industriel distribution og udstyrsapplikationer, når deres elektriske klassifikationer, beskyttelsesegenskaber og miljøspecifikationer matcher installationen.
Angiv den nødvendige strøm, spænding, poler, brudkapacitet, lækstrømsindstilling, tidsforsinkelseskrav, installationsbetingelser, mængde og målcertificering. Dette giver producenten tilstrækkelig information til at anbefale en passende konfiguration.
12. Konklusion
En MCCB med lækbeskyttelse adresserer to vigtige områder af elektrisk beskyttelse: konventionel overstrømsbeskyttelse og detektering af fejlstrøm. Ved at bringe disse funktioner ind i en koordineret løsning, kan det hjælpe med at forenkle strømfordelingsdesign, hvor elsikkerhed, panelplads og systemkoordinering er vigtige.
Det vigtigste trin er at se ud over produktnavnet. Nominel strøm, driftsspænding, brudkapacitet, polkonfiguration, lækagefølsomhed, tidsforsinkelse, installationsforhold og gældende standarder har alle indflydelse på, om en bestemt MCCB er passende til et projekt.
For købere, der vurderer lækagebeskyttede MCCB'er til kommercielle bygninger, industrianlæg, distributionspaneler eller OEM-applikationer, er det at arbejde direkte fra de faktiske elektriske krav den mest pålidelige måde at identificere en passende konfiguration på.
Har du brug for en MCCB med lækagebeskyttelse?
Hvis du køber MCCB'er til et nyt elektrisk projekt, udskifter eksisterende beskyttelsesanordninger eller udvikler en skræddersyet distributionsløsning,Shanghai DaDa Electric Co., Ltd.kan hjælpe dig med at gennemgå de nødvendige specifikationer og produktkonfiguration. Del din spænding, strøm, polnummer, krav til lækagebeskyttelse og applikationsdetaljer for at diskutere den passende løsning.
For produktspecifikationer, OEM-krav eller projektforespørgsler,kontakt osmed dine elektriske krav og applikationsoplysninger.
