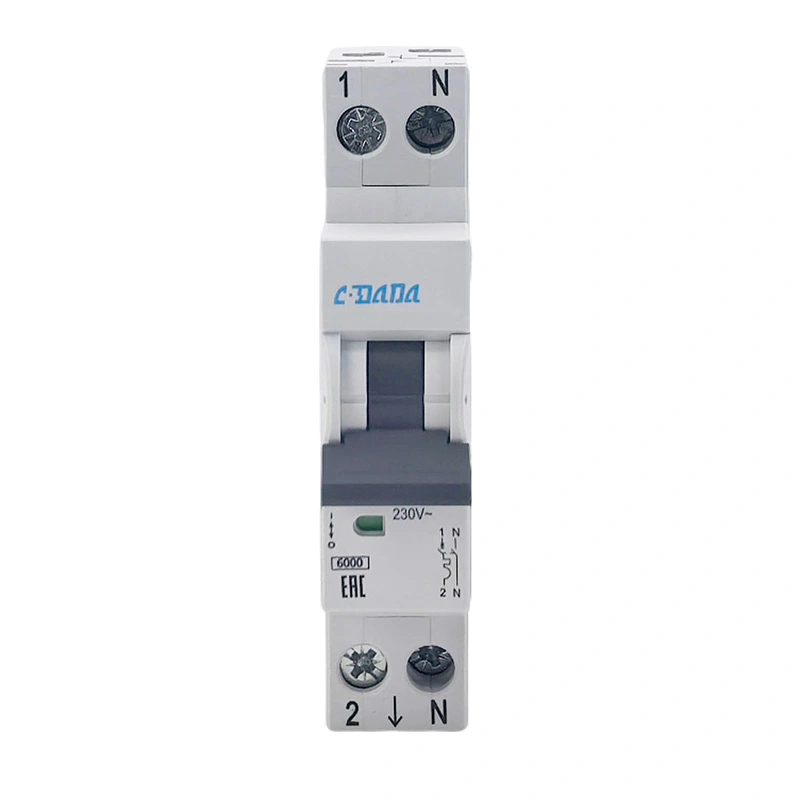

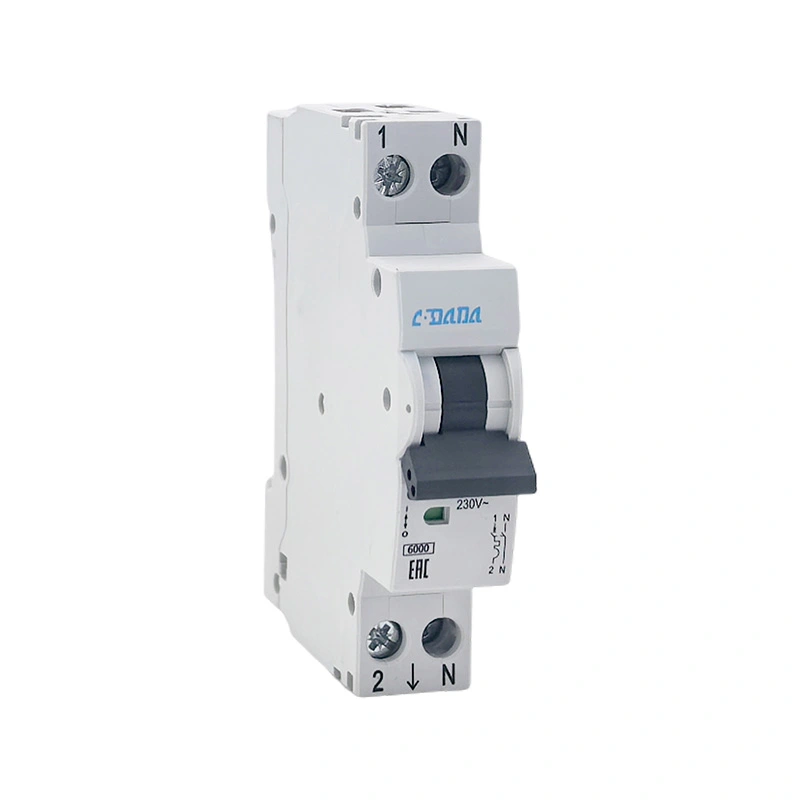

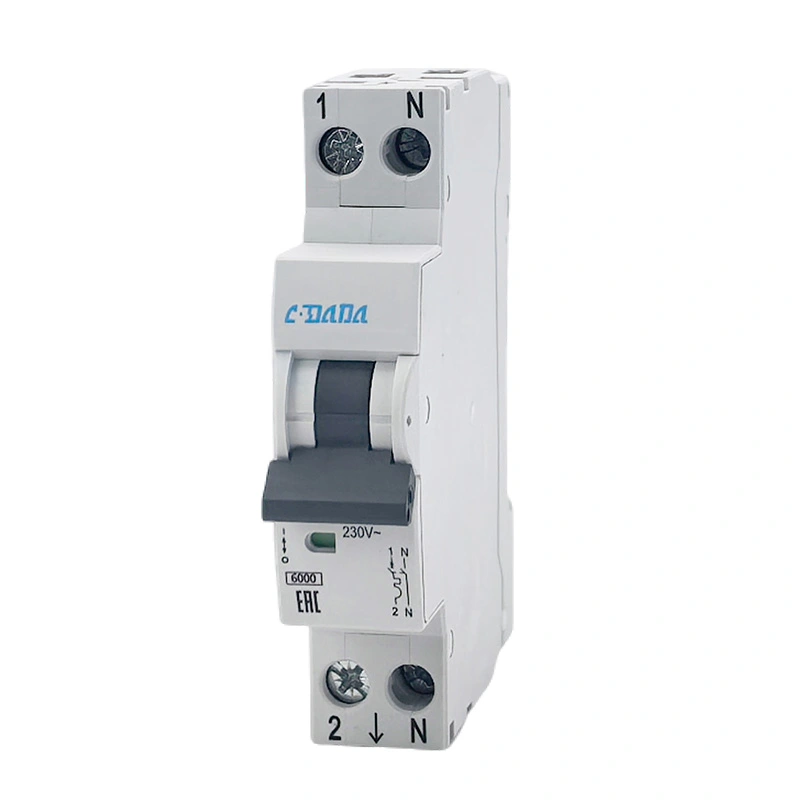

Miniature afbryder DPN 6KA

CDADA DAB7N Miniature Circuit Breaker DPN 6KA er en professionel 1P+N dual-break miniatureafbryder uafhængigt udviklet af Shanghai DADA Electric, en pålidelig producent med 40+ års erfaring. Med 6kA høj brydekapacitet, synkron drift og N-polet "gør først, bryd senere"-design forbedrer det effektivt lysbueslukningsydelsen og beskytter kredsløb og udstyr sikkert. Udbredt i distributionskasser, boligindretning, kommerciel strøm og belysningskredsløb, er det førstevalg for globale købere, distributører og OEM-kunder.

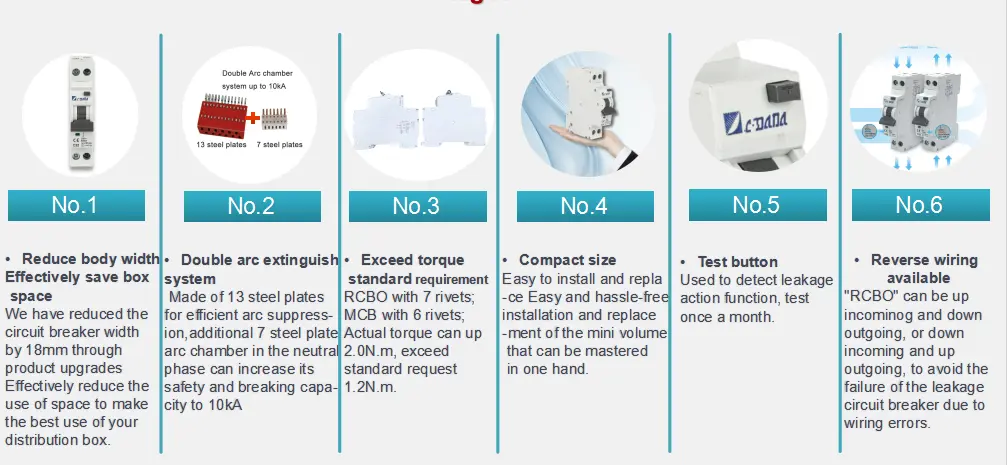

Hvad er fordelene ved MCB DPN 6KA?

★ 1P+N DPN-struktur, dobbelte brudpunkter, sikrere og mere pålidelige

★ N-pol fremstilles først og bryder senere, forbedrer buebrydningskapaciteten

★ 6kA reel brudkapacitet, stærk kortslutningsbeskyttelse

★ Kompakt 17,8 mm bredde, sparer skabsplads

★ B/C udløsningskurver til rådighed for forskellige belastninger

★ IP20 beskyttelsesgrad, sikker at røre ved

★ Bredt ledningsområde: 1–25 mm² fleksibelt kabel

★ DIN-skinnemontering, hurtig og stabil montering

★ Høj- og lavtemperaturmodstand: -25℃~+50℃

★ Lang mekanisk levetid op til 20.000 gange

Ansøgninger

CDADA Miniature Circuit Breaker DPN 6KA er meget udbredt i:

★ Boligbygninger, lejligheder, villaer, boligindretning

★ Kontorer, butikker, hoteller, skoler, hospitaler

★ Belysningskredsløb, stikkontakter, lille strømudstyr

★ Husholdningsapparater: vandvarmere, klimaanlæg, elektriske varmeapparater

★ Gammel kredsløbsrekonstruktion og opgradering af distributionsboks

★ Kommercielle og civile lavspændingsforsyningssystemer

Tabel over tekniske parametre

Dispositionsdimensioner

★ Længde: 82,5 mm

★ Højde: 73,2mm

★ Bredde: 17,8 mm (standard 1-moduls bredde)

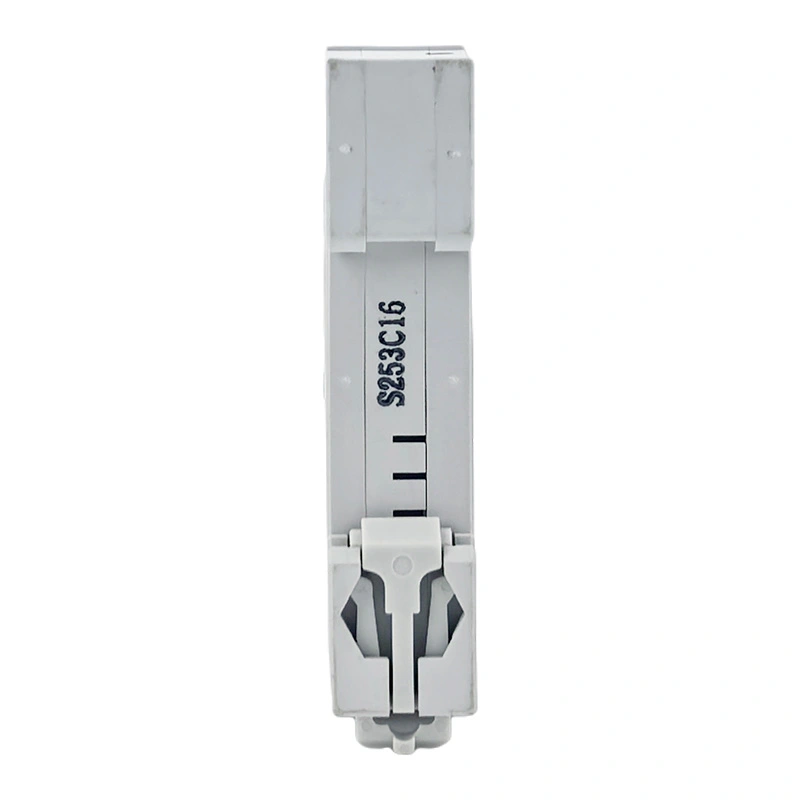

★ Montering: 35mm DIN skinne

★ Ledningsføring: egnet til 1–25 mm² fleksibelt/stift kabel

★ Samleskinnetykkelse: 0,8–2 mm

Standard testartikler

★ 1.13I ikke-udløsertest (≥1 time)

★ 1,45I udløsningstest (<1 time)

★ 2,55I overbelastningshandlingstest

★ Magnetisk øjeblikkelig udløsningstest (3In/5In for B/C-kurve)

★ Dielektrisk modstå spændingstest

★ Temperaturstigningstest

★ Kortslutningsbrudkapacitetstest (6kA)

★ Mekanisk og elektrisk levetidstest

★ Driftstest ved høj og lav temperatur

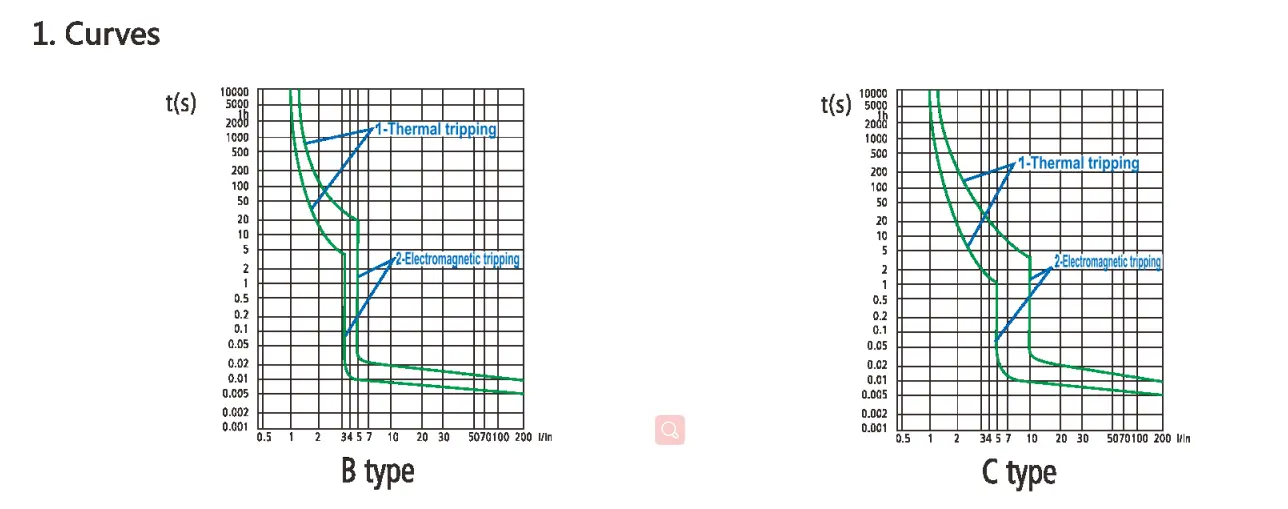

Tripping Karakteristiske kurver

IEC 60898-1

Magnetisk udløsning

Når der opstår en kortslutning, opnås øjeblikkelig udløsning af en magnet med en jernkerne. I henhold til IEC60898-standarden kan dette produkt opdeles i tre typer: B, C og D.

Termisk udløsning

●Når der opstår overbelastning i kredsløbet, vil afbryderens bimetalliske strimmel bøjes på grund af varme, hvilket får kontakterne til at afbrydes og resultere i termisk udløsning;

● IEC-standarden definerer udløsningstidsområdet for forskellige overbelastningsstrømme;

●Referencetemperaturen for testmiljøet er 30 °C.

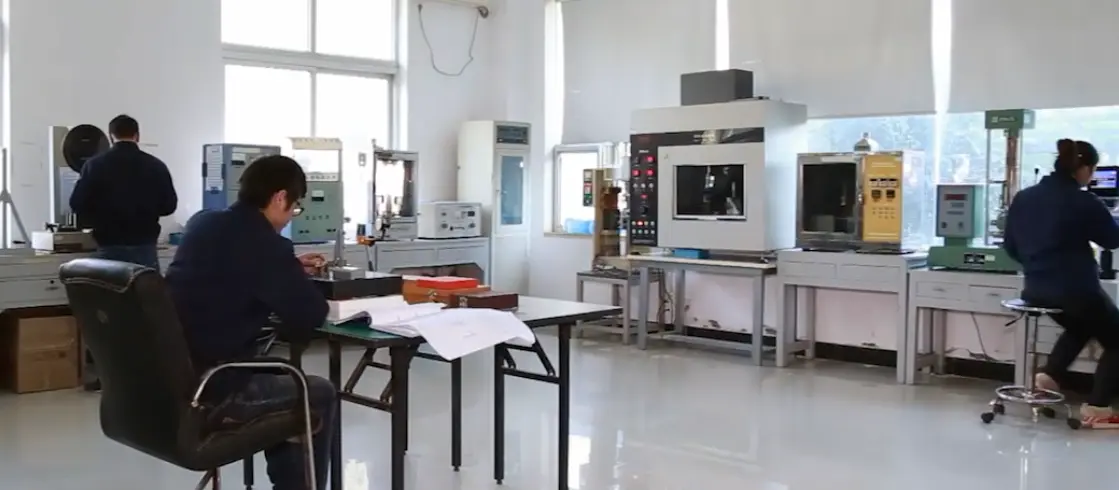

Kvalitetskontrolproces

1. Råmateriale indgående inspektion & certificering verifikation

2. Automatisk sprøjtestøbning og præcisionsstempling af metal

3. Samling og kalibrering af halvfabrikata

4. 100 % fuld udløsningskarakteristiktest

5. Withstand voltage & insulation performance test

6. Ældningstest ved høj og lav temperatur

7. Udseende, dimension og logo inspektion

8. Endelig emballering & forsendelsesinspektion

Emballage & forsendelse

★ Standard eksportkarton med stødsikker foring

★ Gruppeboks pakket for at undgå ridser

★ Klar etiket: model, strøm, poler, mængde, certificering

★ Velegnet til sø-, luft- og landtransport

★ Support OEM emballage, brugerdefineret logo og etiket

Kundesuccescases

CDADA MCB DPN 6KA er blevet eksporteret til mere end 50 lande og regioner:

★ Langsigtet masseforsyning til europæiske og asiatiske distributører

★ Renoveringsprojekter til husstandskredsløb i Mellemøsten og Afrika

★ OEM-samarbejde med kendte internationale elektriske mærker

★ Strømfordelingsstøtte til ejendomsudviklere

★ Stabile ordrer fra el-entreprenører og systemintegratorer

Hvorfor vælge DADA Electric?

★ 40+ års professionel erfaring inden for R&D og produktion af afbrydere

★ 90% kernekomponenter produceret in-house, stabil kvalitetskontrol

★ ISO9001 certificeret, fuld overensstemmelse med internationale standarder

★ Fuldstændige certificeringer: CE, CB, CCC osv.

★ Stor produktionskapacitet, hurtig levering til bulkordrer

★ Professionel teknisk support og eftersalgsservice

★ Accepter OEM & ODM tilpasning for at imødekomme markedets krav

★ Globalt logistiksystem, sikker og punktlig levering
