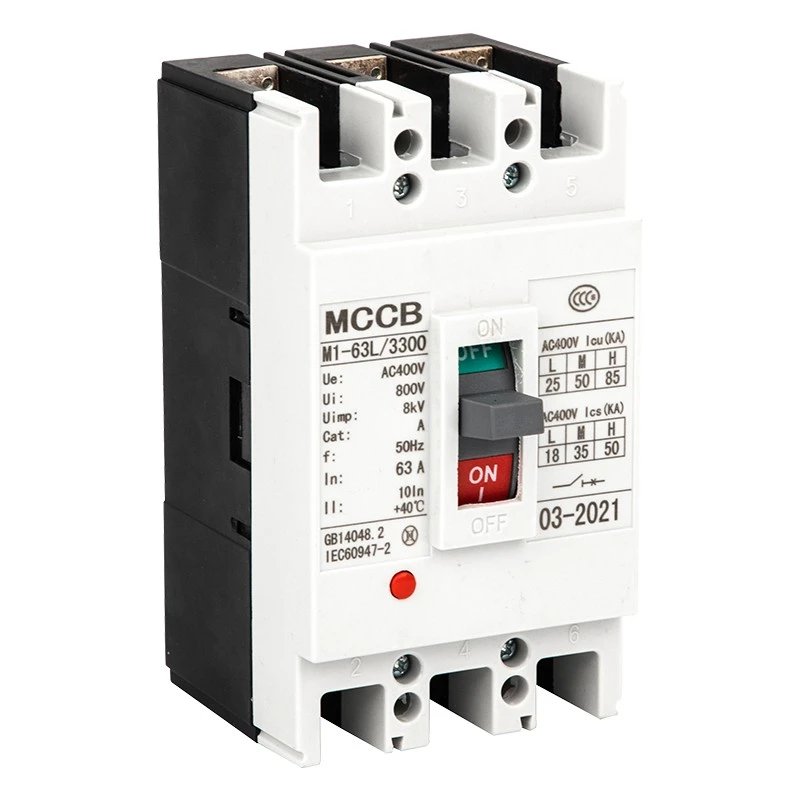

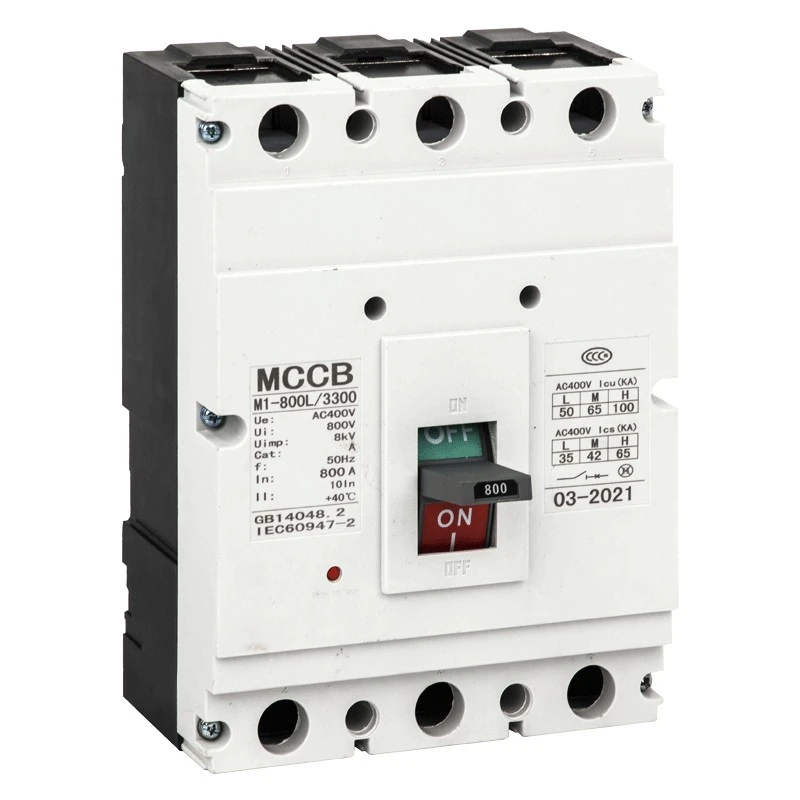

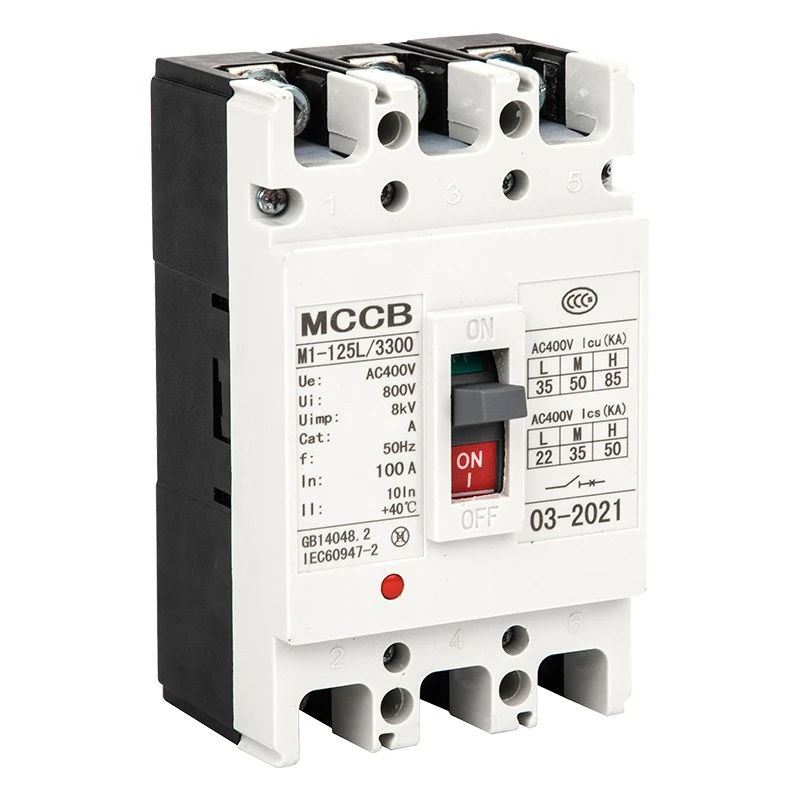

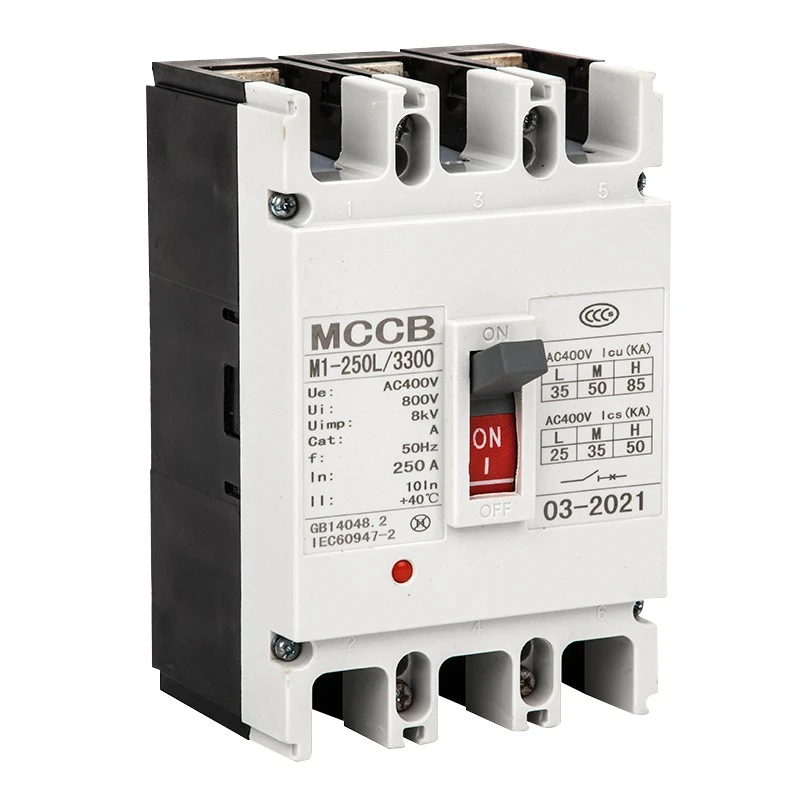

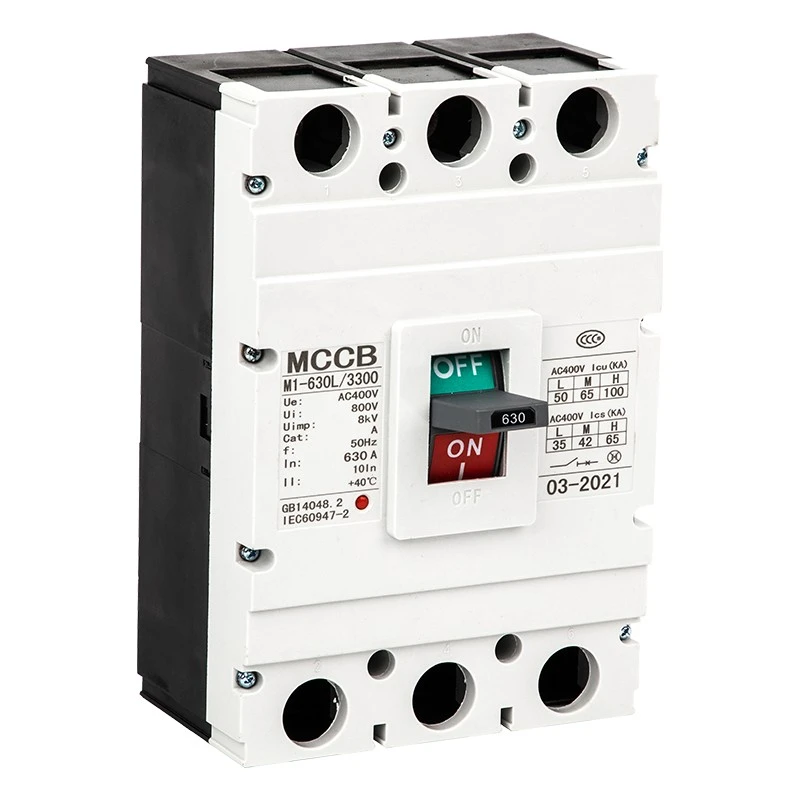

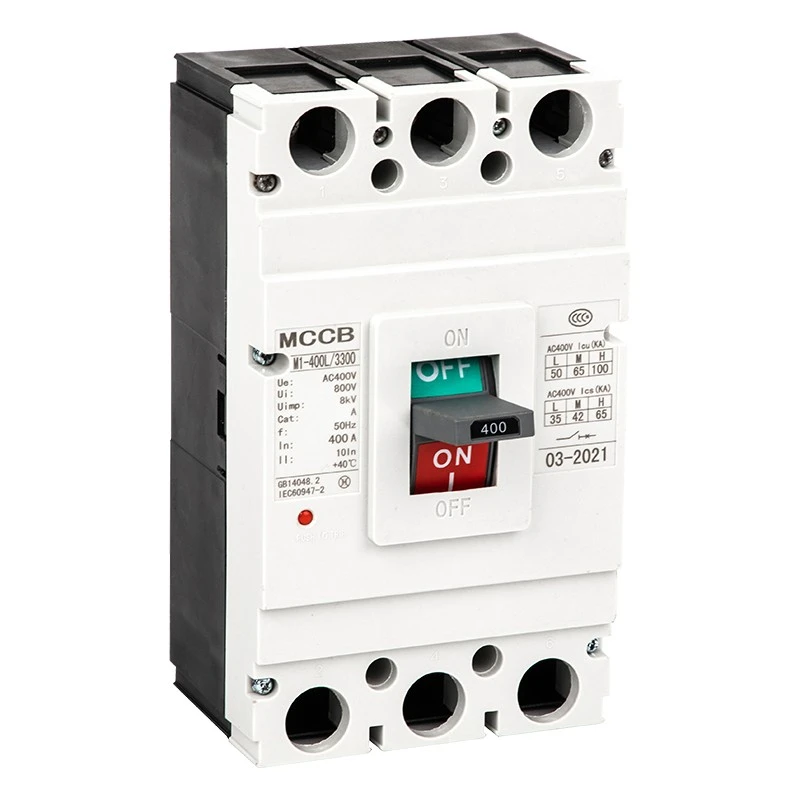

CM1 støbt kabinet afbryder
Model:DAM2 (CM1) Series
Denne CDADA CM1 Circuit Breaker (MCCB) er bygget til bulk indkøb med IEC60947-2 certificering og stabil ydeevne til industrielle strømsystemer. CM1 MCCB bruger højstyrkestruktur og pålidelig udløsningsmekanisme, nem at installere og vedligeholde. Den kombinerer intelligent beskyttelse med holdbart design, hvilket sikrer lang levetid i strømdistribution og tunge industrielle applikationer.
Denne DAM2 (CM1) serie CM1 Circuit Breaker er en højtydende lavspændingsbeskyttelsesenhed produceret af Shanghai DADA Electric Co., Ltd., en pålidelig producent og leverandør i Kina. Med nominel isolationsspænding op til 800V, nominel arbejdsspænding 400V/690V og nominel strøm fra 63A til 1600A, bruges den i vid udstrækning til strømfordeling, kredsløbsbeskyttelse, motorstyring og sjældent skift.
Denne serie understøtter lodret og vandret installation, overholder IEC60947-2-standarden og giver komplet overbelastnings-, kortslutnings- og underspændingsbeskyttelse til strømudstyr.
Produktegenskaber
★ Nominel isolationsspænding: 800V; Arbejdsspænding: 400V/690V
★ Strømområde: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Brydeevne: L standard, M medium, H høj brudtype
★ Termisk-magnetiske og elektromagnetiske dobbeltfrigivelsestilstande
★ Lodret/vandret installation, velegnet til isolationsbrug
★ Bredt omgivende temperaturområde: -5℃~+40℃
★ Højde ≤2000m, forureningsgrad 3
Ansøgninger
CDADA CM1 Circuit Breaker med støbt kabinet anvendes i vid udstrækning i industrielle og civile strømdistributionssystemer, herunder fabrikker, bygninger, datacentre, kraftværker, infrastruktur, mekanisk udstyr og strømfordelingsskabe. Det bruges også til motorbeskyttelse, kredsløbskonvertering og sikker strømforsyning i byggeri, metallurgi, petrokemiske og andre industrier.
Tekniske parametre
★ Standarder: IEC60947-2, GB14048.2
★ Frekvens: AC 50Hz/60Hz
★ Pol: 1P,2P, 3P, 4P
★ Frigivelse: Termisk-magnetisk (dobbelt), elektromagnetisk (øjeblikkelig)
★ Øjeblikkelig indstilling: Fordelingstype 10In±20%; Motortype 12In±20%
★ Installation: Forledning, bagerste ledning, plug-in type
★ Betjening: Manuel, elektrisk betjeningsmekanisme
|
Model |
Pol |
Nominel strøm (EN) |
Bedømt i drift spænding (V) |
Bedømt isolering spænding (V) |
Nominel ultimativ kortslutningsbrudkapacitet (Icu) |
Flashover afstand (mm) |
||
|
Test spænding (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350,400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Disposition og installationsdimensioner
Vores CM1 MCCB leverer komplette dimensionsdata for 63A–1600A modeller, inklusive frontledninger, bagerste ledninger og plug-in type. Forskellige stelstørrelser (63/100/225/400/630/800/1250/1600) har matchet H, H1, H2 dimensioner til standard skabsinstallation. Højden på den manuelle og elektriske betjeningsmekanisme er også standardiseret for nem montering.
Tilbehør og funktioner
Internt tilbehør
★ Shunt-udløsning: 70 %–110 % nominel spænding for pålidelig udløsning
★ Underspændingsudløsning: 35 %–70 % spændingsfald for automatisk beskyttelse
★ Hjælpekontakt & alarmkontakt: Signalfeedback og fejlalarm
★ Forudbetalt måler dedikeret frigivelse: Forsinket udløsning 0,5–2 s
Eksternt tilbehør
★ Manuel betjeningsmekanisme
★ Elektrisk (motor) betjeningsmekanisme
★ Faseadskillere, monteringsskruer, samleskinnesæt

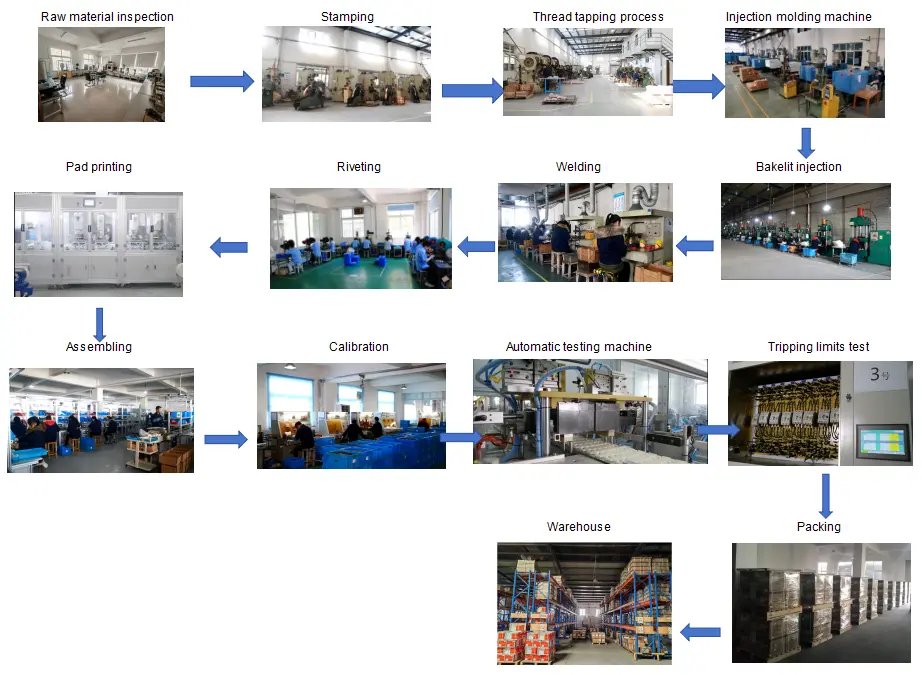

Kvalitetskontrolflow
Råvareinspektion → Produktionsbearbejdning → Samlebånd → Tripkarakteristiktest → Temperaturstigningstest → Kortslutningstest → Ældningstest → Udseende- og dimensionskontrol → Emballage → Slutinspektion før forsendelse

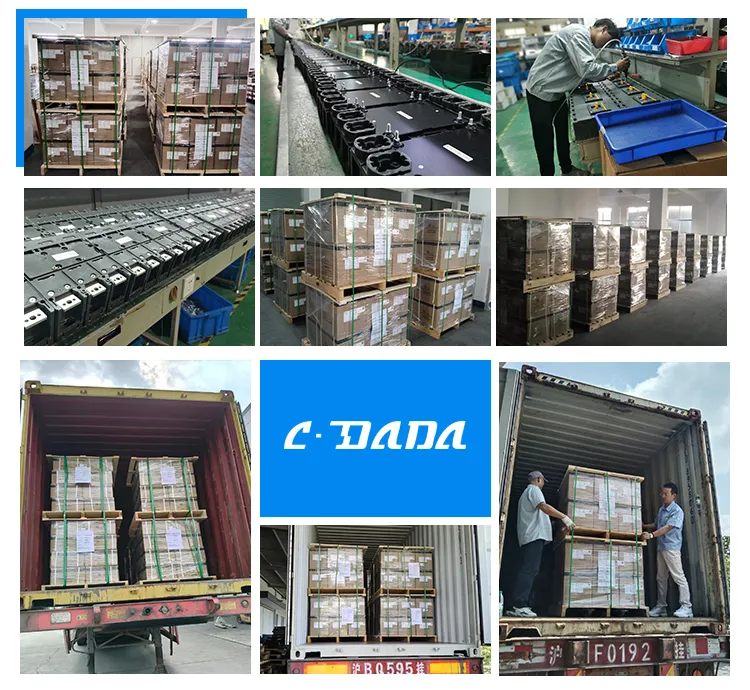

Emballage & forsendelse
★ Standard eksportkarton + træpalle til sikker transport
★ Etiket: model, strøm, pol, mængde, certifikat
★ Velegnet til sø-, luft- og landlogistik
Certificeringer
IEC60947-2, GB14048.2, CE, CB, ROHS and other international approvals.

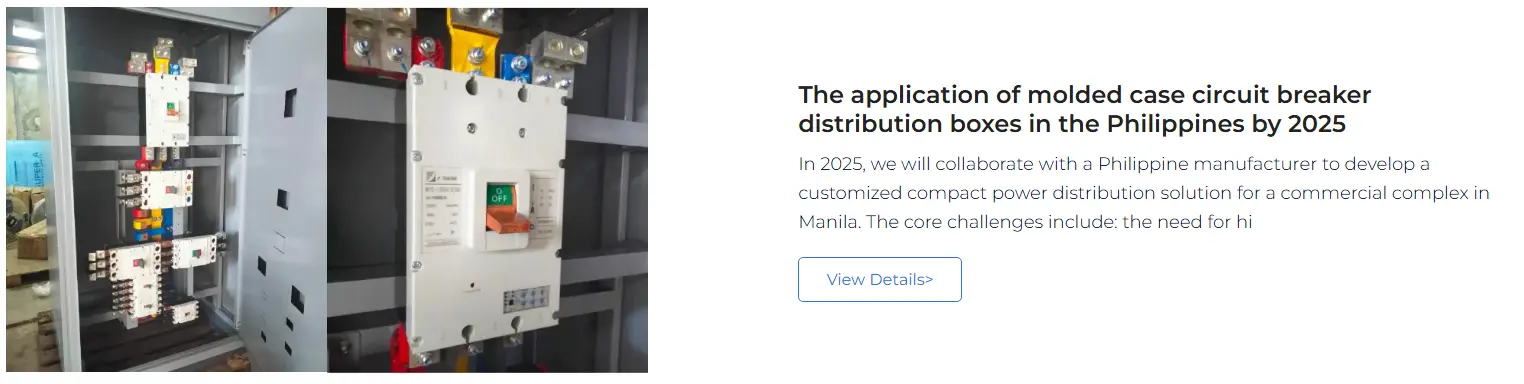

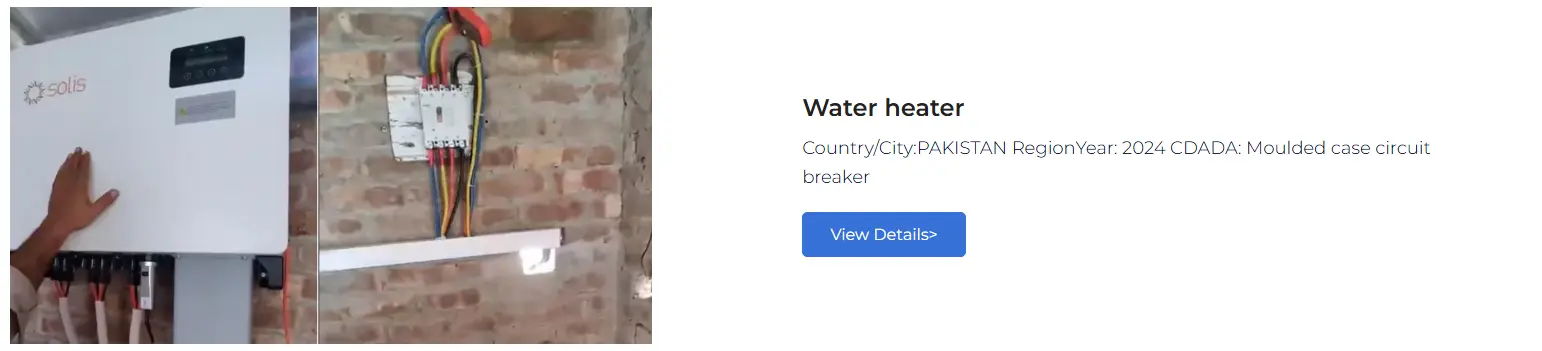

Kundesamarbejdssager
CDADA DAM2-serien MCCB er blevet leveret til globale kunder, herunder strømdistributionssystemintegratorer, industrielt udstyrsproducenter, koblingsanlæg, entreprenører og OEM-mærker i Europa, Sydøstasien, Mellemøsten, Afrika og Sydamerika. Vi leverer stabil bulkforsyning og skræddersyede løsninger til langsigtede partnere.
