A 125 15KA Miniature Afbryderer designet til elektriske systemer, der kræver både høj strømkapacitet og pålidelig kortslutningsbeskyttelse. I modsætning til konventionelle lavklassificerede MCB'er, kan en 125A-enhed med høj brydekapacitet adressere krævende distributionsapplikationer, hvor fejlstrømmene kan være betydeligt højere. Denne artikel forklarer, hvordan en 125 15KA MCB fungerer, hvad dens nøglespecifikationer betyder, hvor den kan bruges, hvordan den skal vælges og installeres korrekt, og hvad indkøbsteams bør undersøge, før de afgiver en ordre. Den udforsker også de praktiske designfunktioner i DAB7-125-serien fra Shanghai DaDa Electric Co., Ltd., inklusive termisk-magnetisk beskyttelse, strømbegrænsende design, store kabelterminaler og en 15kA brydekapacitet.
Indholdsfortegnelse
- Hvad er en 125 15KA miniatureafbryder?
- Hvorfor betyder 125A og 15KA noget?
- Hvordan virker beskyttelsesmekanismen?
- Hvilke funktioner forbedrer den praktiske ydeevne?
- Hvor kan en 125 15KA MCB bruges?
- Nøglespecifikationer at undersøge
- Sådan vælger du den rigtige konfiguration
- Overvejelser om installation og vedligeholdelse
- Almindelige problemer og købsbekymringer
- Hvorfor Shanghai DaDa Electric Co., Ltd.?
- Ofte stillede spørgsmål
- Afsluttende overvejelser

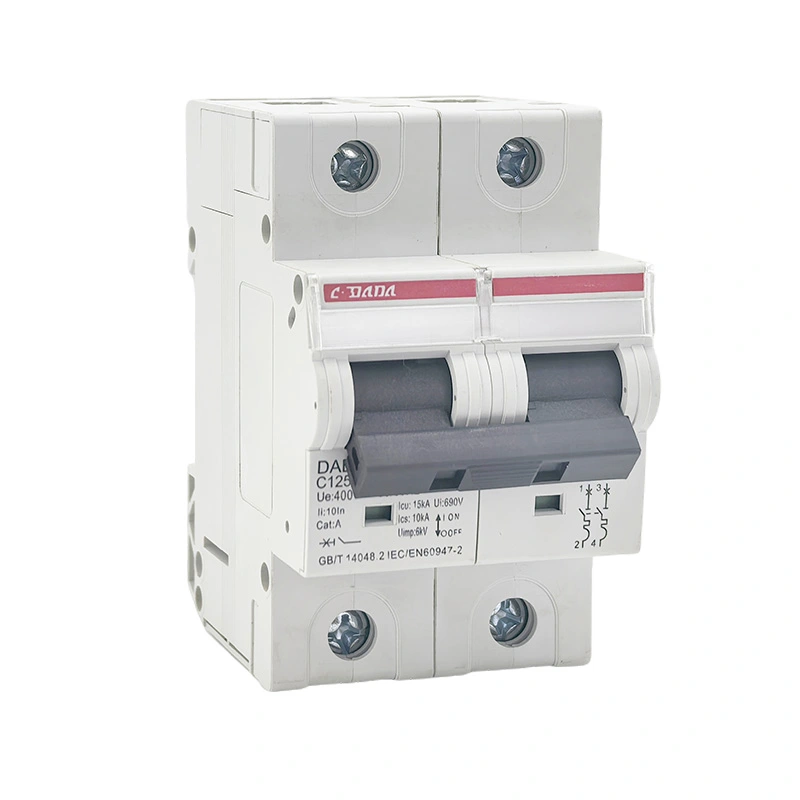

Hvad er en 125 15KA miniatureafbryder?
En 125 15KA Miniature Circuit Breaker er en højstrømsbeskyttelsesanordning designet til at afbryde elektriske kredsløb, når der opstår unormale strømforhold. I produktbetegnelsen identificerer "125" generelt en mærkestrøm på op til 125A, mens "15KA" refererer til en 15kA kortslutningsbrudkapacitet under de gældende testbetingelser og standarder.
Disse to tal beskriver forskellige elektriske egenskaber. 125A-klassificeringen vedrører den strøm, som afbryderen er designet til at bære under specificerede driftsforhold. 15kA-tallet relaterer til niveauet af den potentielle kortslutningsstrøm, som afbryderen kan afbryde sikkert under de specificerede forhold.
Denne skelnen er vigtig, når ingeniører sammenligner afbrydere. En højere mærkestrøm betyder ikke automatisk en højere kortslutningsbrudkapacitet. Begge værdier skal vurderes i forhold til installationens elektriske egenskaber.
DAB7-125-serien fra Shanghai DaDa Electric Co., Ltd. er udviklet til industrielle og kommercielle strømdistributionsapplikationer. Dens offentliggjorte produktinformation identificerer en maksimal nominel strøm på 125A og muligheder for høj brudkapacitet inklusive 15kA. Producenten specificerer også termisk-magnetisk beskyttelse og et strømbegrænsende design.
Hvorfor betyder 125A og 15KA noget?
Elektriske distributionssystemer kan indeholde betydelig fejlenergi, især tæt på transformere, fordelingstavler, industrimaskiner og store strømbelastninger. Hvis en beskyttelsesanordning udsættes for en fejlstrøm over dens specificerede afbrydelsesevne, kan konsekvenserne omfatte beskadigelse af udstyr, overdreven lysbuedannelse og alvorlige sikkerhedsrisici.
En 15kA brydekapacitet giver en højere afbrydelsesmargin end mange standard MCB'er med lav brydekapacitet. Den faktiske egnethed afhænger dog af den potentielle kortslutningsstrøm på installationsstedet og kravene i den gældende elektriske standard.
| Parameter | Hvad det indikerer | Hvorfor det betyder noget |
|---|---|---|
| 125A | Nominel strøm | Bestemmer det normale strømbærende område for afbryderen. |
| 15kA | Høj kortslutningsafbrydelsesevne | Hjælper afbryderen med at afbryde specificerede høje fejlstrømme. |
| Termisk tur | Overbelastningsbeskyttelse | Reagerer på vedvarende overdrevne strømforhold. |
| Magnetisk tur | Kortslutningsbeskyttelse | Giver hurtig drift under alvorlige fejltilstande. |
| Strømbegrænsning | Reduktion af fejlenergi | Kan være med til at begrænse belastningen på downstream-udstyr. |
Ved udformning af et distributionssystem bør afbryderen derfor vælges fra den faktiske belastningsberegning, ledermærke, fejlstrømberegning, spænding, frekvens, polkonfiguration og koordinationskrav i stedet for alene fra strømmærket.
Hvordan virker beskyttelsesmekanismen?
En moderne MCB kombinerer generelt to primære udløsningsprincipper: termisk beskyttelse og magnetisk beskyttelse. De to mekanismer adresserer forskellige typer af overstrømshændelser.
Termisk beskyttelse reagerer på overbelastningsforhold, der varer ved over tid. Når strømmen overstiger det tilsigtede driftsniveau, får varme det termiske element til at fungere og åbne kredsløbet.
Magnetisk beskyttelse er beregnet til højstrømsfejltilstande. En stærk magnetisk reaktion kan aktivere udløsningsmekanismen hurtigt, når der opstår en alvorlig kortslutning.
Når kontakter adskilles under fejlafbrydelse, kan der dannes en elektrisk lysbue. Interne lysbuestyringsstrukturer hjælper med at kontrollere og slukke lysbuen under afbrydelse.
Strømbegrænsende konstruktion kan reducere den energi, der tillades at passere gennem kredsløbet under en kortslutningsbegivenhed, hvilket hjælper med at reducere stress på tilsluttede komponenter.
DAB7-125-produktinformationen beskriver en termisk og magnetisk udløsningsfunktion, en udløsningsfri mekanisme og et strømbegrænsende design. Disse funktioner er særligt relevante for applikationer, hvor beskyttelsesanordningen skal reagere konsekvent på både langvarige overbelastninger og højstrømsfejl.
Hvilke funktioner forbedrer den praktiske ydeevne?
Elektrisk beskyttelsesudstyr vurderes ikke kun ud fra dets overordnede strømværdi. Mekanisk konstruktion, terminaldesign, kontaktmaterialer, monteringsmetode og interne lysbuekontrolarrangementer kan alle påvirke den praktiske anvendelighed.
- Høj brudkapacitet:En 15kA-specifikation giver en højere kortslutningsafbrydelsesevne end mange konventionelle MCB'er med lav brudkapacitet.
- Store kabelterminaler:DAB7-125-serien er designet med store klemmer, der er egnet til kobber- og aluminiumsledere op til 35 mm² i henhold til producentens offentliggjorte oplysninger.
- Trip-fri mekanisme:Afbryderen kan bevare sin beskyttende funktion, selv når betjeningsmekanismen holdes i ON-position.
- Positiv kontaktindikation:En klar indikation af kontaktstatus kan gøre inspektion og vedligeholdelse lettere.
- Termisk-magnetisk drift:Forskellige overstrømsforhold kan løses gennem komplementære udløsningsmekanismer.
- DIN-skinne montering:Modulær montering forenkler installationen i kompatibelt distributionsudstyr.
- Brandhæmmende kabinet:Den offentliggjorte DAB7-125 information specificerer et PA66 flammehæmmende husmateriale.
Disse detaljer er vigtige for distributører og systemintegratorer, fordi installationseffektivitet og servicevenlighed kan påvirke den samlede driftsoplevelse, ikke kun den oprindelige købspris.
Hvor kan en 125 15KA MCB bruges?
En 125A højbrudskapacitet MCB kan overvejes til elektriske distributionssystemer, hvor kredsløbsstrømmen og fejlniveauet falder inden for enhedens specificerede driftsområde. Typiske anvendelsesmiljøer kan omfatte industrianlæg, kommercielle bygninger, udstyrsfordelingstavler og andre kredsløb med højere strøm.
| Anvendelse | Typisk krav | Potentiel fordel |
|---|---|---|
| Industriel distribution | Højere strømbelastninger og krævende fejltilstande | Høj strømkapacitet med kortslutningsbeskyttelse |
| Kommercielle bygninger | Pålidelig distributionsbeskyttelse | Kompakt modulær beskyttelse til distributionskredsløb |
| Maskinsystemer | Beskyttelse af elektrisk udstyr og foderautomater | Termisk og magnetisk overstrømsreaktion |
| Fordelingspaneler | Pladseffektive beskyttelsesanordninger | DIN-skinne installation og modulopbygning |
| Strømkrævende udstyr | Højere kredsløbsstrøm | Op til 125A nominel strømkonfiguration afhængigt af den valgte model |
Anvendelsesegnethed skal altid bekræftes i forhold til det komplette elektriske design. Spænding, frekvens, potentiel fejlstrøm, lederstørrelse, omgivende temperatur, polkonfiguration og gældende installationsregler kan ændre det passende valg af afbryder.
Nøglespecifikationer at undersøge
Købere fokuserer ofte på "125A" og "15kA", fordi de er nemme at forstå. Professionelle indkøb kræver dog en bredere specifikationsgennemgang.
| Specifikation | Købsspørgsmål |
|---|---|
| Nominel strøm | Passer den valgte rating til den beregnede kredsløbsbelastning og lederkapacitet? |
| Brydeevne | Er den specificerede 15kA kapacitet egnet til den potentielle fejlstrøm? |
| Nominel spænding | Passer afbryderen til systemspændingen og distributionsarrangementet? |
| Antal stænger | Kræver kredsløbet 1P, 2P, 3P, 4P eller en anden konfiguration? |
| Turkurve | Er den valgte udløsningskarakteristik kompatibel med den tilsluttede belastning? |
| Gældende standard | Opfylder produktet den standard, der kræves for målmarkedet og installationen? |
| Terminalkapacitet | Kan terminalerne sikkert optage den specificerede leder? |
| Installationsmetode | Er der behov for DIN-skinnemontering eller et andet monteringsarrangement? |
For eksempel bruger IEC 60947-2 og IEC/EN 60898-1 forskellige klassifikationer og testrammer for maksimalafbrydere. Publicerede producentdata kan derfor indeholde både Icu- og Icn-terminologi afhængigt af standard og produktkategori. En køber bør verificere nøjagtigt, hvilken vurdering der gælder for spændingen og driftsforholdene for den påtænkte installation.
Sådan vælger du den rigtige konfiguration
Valg af en 125 15KA miniatureafbryder bør begynde med det elektriske system i stedet for produktkataloget. En simpel udvælgelsesproces kan reducere risikoen for, at afbryderen ikke passer til kredsløbet.
- Bestem designstrømmen.Beregn den forventede kontinuerlige og intermitterende belastningsstrøm.
- Kontroller lederens rating.Beskyttelsesanordningen skal koordineres med kablets tilladte strøm under de faktiske installationsforhold.
- Bestem mulig kortslutningsstrøm.Den valgte brydeevne skal være tilstrækkelig til fejlniveauet på installationsstedet.
- Bekræft spænding og frekvens.Sørg for, at afbryderen er klassificeret til det elektriske system.
- Vælg polarrangementet.Overvej kravene til fase- og nulledere.
- Gennemgå turens egenskaber.Tripkurven skal passe til den tilsluttede belastning og forventede indkoblingsforhold.
- Bekræft standarder og certificeringer.Tjek kravene fra målmarkedet, projektspecifikation og lokale elektriske regler.
- Bekræft fysisk kompatibilitet.Bekræft dimensioner, terminalstørrelse, DIN-skinnekompatibilitet og panelafstand.
Overvejelser om installation og vedligeholdelse
Korrekt installation er afgørende for enhver højstrømsbeskyttelsesanordning. Selv en veldesignet afbryder kan ikke kompensere for ukorrekt dimensionerede ledere, løse klemmer, uegnede indkapslinger eller ukorrekt installationspraksis.
- Kontroller afbrydermodellen og bedømmelsen før installation.
- Afbryd strømforsyningen og følg den gældende sikkerhedsprocedure.
- Bekræft, at ledertværsnittet er kompatibelt med terminalen.
- Forbered ledere korrekt og undgå beskadigede eller forkert afisolerede kabelender.
- Spænd terminalerne i henhold til producentens specificerede krav.
- Sørg for, at afbryderen er sikkert monteret på den kompatible DIN-skinne.
- Kontroller, at kabinettet giver passende beskyttelse og frigang.
- Inspicer terminaler med jævne mellemrum for tegn på overophedning, misfarvning eller mekanisk løshed.
- Test beskyttelsessystemet i henhold til installationens vedligeholdelseskrav.
Vedligeholdelsesplaner bør afspejle miljøet og driftscyklussen. Industrielle installationer med høj belastning, hyppige skift, støv, vibrationer eller forhøjede temperaturer kan kræve hyppigere inspektion end let belastede indendørs distributionssystemer.
Almindelige problemer og købsbekymringer
Købere af højstrøms MCB'er støder ofte på flere praktiske udfordringer. At løse disse problemer før indkøb kan forhindre forsinkelser og installationsproblemer.
Nogle produktlister nævner kun en generisk "høj brudkapacitet". Købere bør anmode om den nøjagtige rating, standard, spænding og testgrundlag.
Valg af 125A uden at kontrollere kabelkapacitet og faktisk designstrøm kan skabe koordinationsproblemer.
Større ledere kræver terminaler designet til at acceptere det nødvendige tværsnitsareal. Terminalkompatibilitet bør bekræftes før køb.
Internationale købere har ofte brug for tekniske specifikationer, certificeringer, tegninger og produktinformation til projektgodkendelse.
En professionel leverandør bør være i stand til at levere klare produktdata og hjælpe købere med at forstå forskellene mellem nominel strøm, brudkapacitet, udløsningskarakteristika og installationskrav.
Hvorfor Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.udvikler og producerer kredsløbsbeskyttelsesprodukter til industrielle og kommercielle elektriske applikationer. Dens offentliggjorte produktportefølje omfatter MCB'er, MCCB'er, RCBO'er, RCCB'er og relateret kredsløbsbeskyttelsesudstyr.
DAB7-125-serien er placeret til applikationer, der kræver højere strømkapacitet og høj kortslutningsbrudsevne. Publicerede specifikationer inkluderer en 15kA høj brudkapacitet, termisk-magnetisk udløsningsfunktion, strømbegrænsende design, positiv kontaktindikation og terminaler, der er egnede til større ledere. :contentReference[oaicite:1]{index=1}
Fabrikantens fabriksoplysninger beskriver også dedikerede stempling, punktsvejsning, nitning, sprøjtestøbning og montageværksteder, der understøtter produktionen af både MCB- og MCCB-produkter. :contentReference[oaicite:2]{index=2}
For distributører, el-grossister, tavlebyggere og OEM-kunder kan denne type produktionskapacitet være nyttig, når ensartet produktforsyning, teknisk dokumentation og konfigurationssupport er vigtige dele af en købsbeslutning.
| Køberkrav | Relevant DAB7-125 Karakteristik |
|---|---|
| Højstrømskredsløbsbeskyttelse | Mærkestrøm op til 125A |
| Højere krav til kortslutning | Op til 15kA brydekapacitet ifølge offentliggjort produktinformation |
| Overbelastningsbeskyttelse | Termisk trip funktion |
| Kortslutningsreaktion | Magnetisk trip funktion |
| Større konduktører | Store kabelterminaler designet til ledere op til 35 mm² i henhold til producentens oplysninger |
| Panel installation | Modulært DIN-skinnemonteringsdesign |
Produktspecifikationer bør altid bekræftes i forhold til den seneste tekniske dokumentation før endelig projektgodkendelse, især når afbryderen skal installeres i et højfejlstrømsmiljø eller et reguleret elektrisk system.
Ofte stillede spørgsmål
15KA henviser til en 15kA kortslutningsbrudkapacitet under de gældende specificerede testbetingelser. Det angiver niveauet af den potentielle kortslutningsstrøm, som enheden er designet til at afbryde i henhold til dens gældende klassificering og standard.
Nej. Valget skal tage højde for lederkapacitet, belastningskarakteristika, systemspænding, omgivende forhold, fejlstrøm, polkonfiguration og gældende elektriske krav.
125A er forbundet med afbryderens mærkestrøm, mens 15kA refererer til dens kortslutningsafbrydelsesevne. De beskriver forskellige egenskaber ved beskyttelsesanordningen.
Det kan overvejes til egnede industrielle distributionskredsløb, når det elektriske system falder inden for produktets specificerede klassifikationer og installationskrav.
Nej. Brydeevne er kun én valgfaktor. Spænding, mærkestrøm, tripkarakteristika, lederkoordination, polkonfiguration og installationsforhold skal også evalueres.
Termisk beskyttelse adresserer vedvarende overbelastningsforhold, mens magnetisk beskyttelse reagerer hurtigt på højstrømsfejltilstande såsom kortslutninger.
Shanghai DaDa Electrics offentliggjorte DAB7-125-information angiver, at dets store kabelterminaler er velegnede til kobber- og aluminiumkabler op til 35 mm². Det nøjagtige lederarrangement skal altid bekræftes med den aktuelle tekniske dokumentation før installation.
Købere bør anmode om det tekniske datablad, gældende standarder, nominel spænding, brudkapacitetsdata, turkarakteristika, måltegninger, terminaloplysninger, certificeringer og emballageoplysninger, der er relevante for destinationsmarkedet.
Afsluttende overvejelser
En 125 15KA miniatureafbryder opfylder en specifik kombination af krav: relativt høj strømkapacitet og forbedret kortslutningsafbrydelsesevne. For ingeniører og indkøbsteams er det vigtigt at forstå, hvad hver vurdering repræsenterer, for at træffe den korrekte tekniske beslutning.
De vigtigste overvejelser rækker ud over "125A" og "15kA" tallene. En komplet evaluering bør omfatte nominel spænding, fejlstrøm, tripkarakteristika, polkonfiguration, lederkompatibilitet, gældende standarder, installationsmiljø og fysiske dimensioner.
DAB7-125-serien fra Shanghai DaDa Electric Co., Ltd. kombinerer højstrømsbeskyttelse med termisk-magnetisk drift, strømbegrænsende design, store kabelterminaler og en offentliggjort brudkapacitet på op til 15kA. Disse egenskaber gør produktet relevant til en række industrielle og kommercielle distributionsapplikationer, når det er korrekt afstemt med det elektriske system.
