Denne vejledning forklarer, hvordan en 6kA AC-miniatureafbryder fungerer, hvad 6kA-klassificeringen faktisk betyder, hvordan B-, C- og D-tripkurver påvirker ydeevnen, og hvordan man vælger den passende nominelle strøm- og polkonfiguration. Den identificerer også almindelige købsfejl og giver en praktisk tjekliste til ingeniører, entreprenører og købere, der vurderer MCB-løsninger fra producenter som f.eks.Shanghai DaDa Electric Co., Ltd.
Indholdsfortegnelse
- Hvad er en 6kA AC-miniatureafbryder?
- Hvorfor er 6kA-brudkapaciteten vigtig?
- Hvordan beskytter en AC-miniatureafbryder et kredsløb?
- Hvilke tekniske parametre skal købere tjekke?
- Hvordan påvirker B-, C- og D-turkurver udvælgelse?
- Hvor er 6kA AC miniatureafbrydere almindeligvis brugt?
- Hvilke problemer kan den rigtige MCB hjælpe med at forhindre?
- Hvordan kan købere vælge en passende 6kA MCB?
- Almindelige udvælgelsesfejl, der skal undgås
- Hvorfor arbejde med en erfaren MCB-producent?
- Ofte stillede spørgsmål
- Kontakt Shanghai DaDa Electric Co., Ltd.

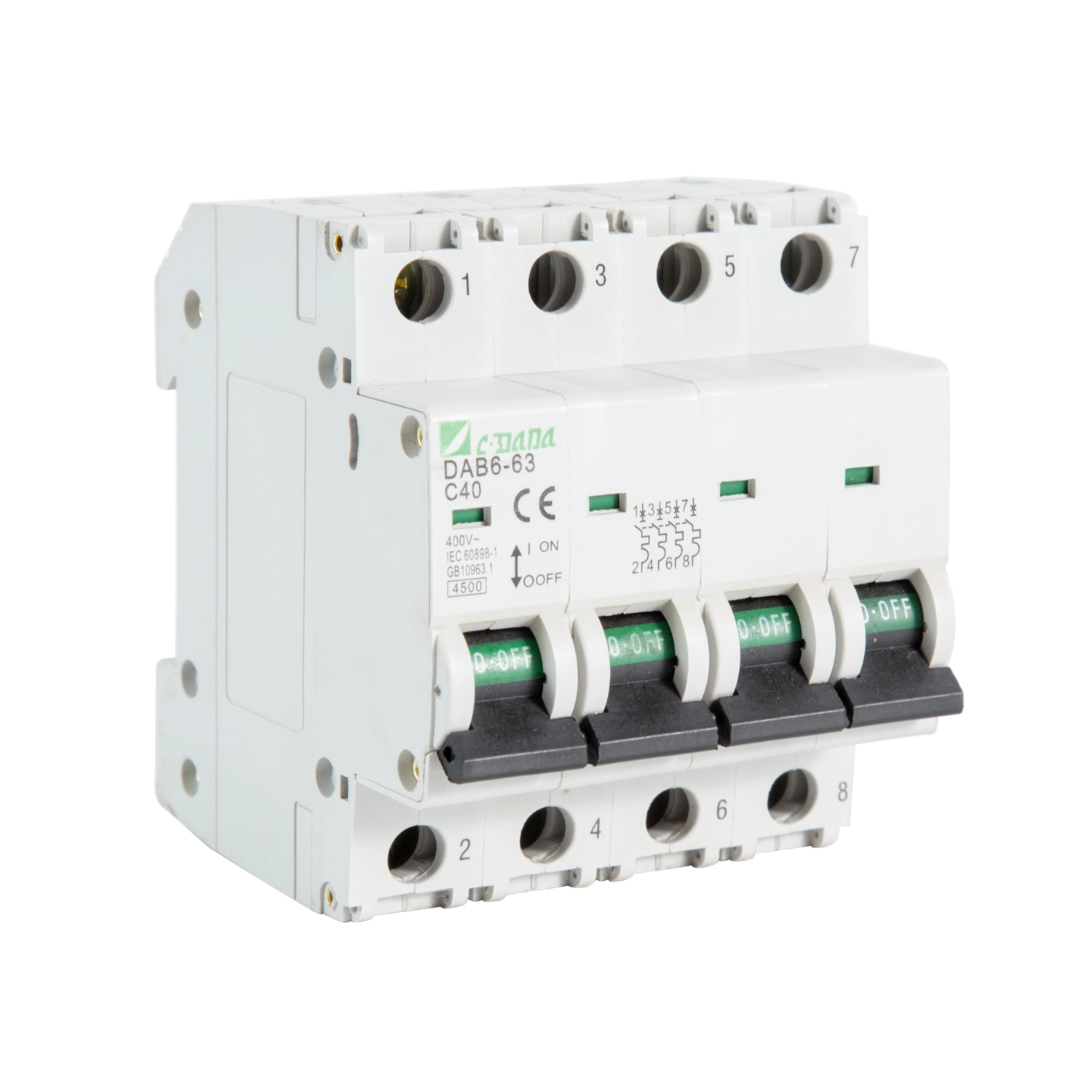

Hvad er en 6kA AC-miniatureafbryder?
En miniatureafbryder, almindeligvis kaldet en MCB, er en beskyttende koblingsenhed designet til automatisk at afbryde et elektrisk kredsløb, når der opstår unormale strømforhold. I modsætning til en traditionel sikring kan en MCB normalt nulstilles, efter at fejlen er blevet udbedret, hvilket gør den praktisk til gentagen drift og vedligeholdelse.
Udtrykket6kArefererer til afbryderens nominelle kortslutningsbrudkapacitet under de gældende testbetingelser. Enkelt sagt er en 6kA MCB designet til sikkert at afbryde en potentiel kortslutningsstrøm op til 6.000 ampere, når de specificerede krav er opfyldt.
Produkter, der overholder IEC/EN 60898-1, specificerer almindeligvis parametre som nominel strøm, nominel spænding, frekvens, brudkapacitet og øjeblikkelige udløsningskarakteristika. Kommercielle MCB-serier kan tilbyde 6kA-klassificeringer på tværs af forskellige nuværende ratings og polkonfigurationer.
6kA er ikke afbryderens normale driftsstrøm. En 16A MCB er for eksempel beregnet til at bære dens nominelle strøm under specificerede forhold, mens 6kA-tallet beskriver dens kortslutningsafbrydelsesevne. Disse to specifikationer besvarer helt forskellige tekniske spørgsmål.
Hvorfor er 6kA-brudkapaciteten vigtig?
Kortslutninger kan producere ekstremt høje strømme inden for en meget kort periode. Hvis beskyttelsesanordningen ikke sikkert kan afbryde den tilgængelige fejlstrøm på installationsstedet, kan konsekvenserne omfatte alvorlige kontaktskader, for høj varme, udstyrsfejl eller farlige elektriske lysbuer.
Derfor bør brydekapaciteten ikke vælges, blot fordi 6kA er en almindeligt tilgængelig specifikation. Den potentielle kortslutningsstrøm ved installationspunktet skal evalueres, og den valgte afbryder skal have tilstrækkelig afbrydelsesevne til det pågældende system.
| Parameter | Hvad det betyder | Hvorfor det betyder noget |
|---|---|---|
| 6kA | Nominel kortslutningsbrudkapacitet | Bestemmer, om afbryderen kan afbryde det specificerede fejlstrømniveau sikkert |
| Nominel strøm (ind) | Normal strømværdi for MCB | Skal koordinere med lederkapacitet og forventet belastning |
| Nominel spænding (Ue) | Driftsspænding til applikationen | Skal være kompatibel med det elektriske system |
| Turkurve | Definerer det øjeblikkelige magnetiske udløsningsområde | Hjælper med at forhindre gener, samtidig med at fejlbeskyttelsen opretholdes |
| Antal polakker | Antal ledere koblet/beskyttet | Skal matche kredsløbskonfigurationen |
Fabrikantens specifikationer illustrerer, at 6kA MCB'er er tilgængelige for en række strømværdier og spændingskonfigurationer, herunder almindelige 230V og 400V AC distributionssystemer.
Hvordan beskytter en AC-miniatureafbryder et kredsløb?
En typisk MCB kombinerer termiske og magnetiske beskyttelsesmekanismer. Disse to funktioner løser forskellige elektriske problemer.
- Termisk beskyttelse:En vedvarende overbelastning opvarmer et bimetallisk element. Når temperaturen når driftstærsklen, frigiver mekanismen og åbner kredsløbet.
- Magnetisk beskyttelse:En høj kortslutningsstrøm skaber en stærk magnetisk effekt, der aktiverer den øjeblikkelige udløsningsmekanisme og afbryder kredsløbet hurtigt.
- Manuel skift:MCB'en kan normalt kobles manuelt til kredsløbsisolering under vedligeholdelses- eller installationsarbejde.
Denne kombination gør MCB velegnet til kredsløb, hvor både langvarige overbelastninger og pludselige kortslutningsfejl skal løses. Moderne MCB-produktserier kombinerer almindeligvis termiske og magnetiske udløsninger og kan give B-, C- eller D-karakteristika afhængigt af den påtænkte belastning.
Hvilke tekniske parametre skal købere tjekke?
Købere fokuserer ofte på den aktuelle vurdering og pris, mens de overser andre parametre. For en pålidelig projektspecifikation bør følgende egenskaber kontrolleres sammen.
| Specifikation | Typisk betragtning | Køber Checkpoint |
|---|---|---|
| Brydekapacitet | 6kA | Bekræft, at den er tilstrækkelig til den potentielle fejlstrøm |
| Nominel strøm | Ansøgningsafhængig | Koordinere med belastning og lederkapacitet |
| Nominel spænding | Almindelige AC distributionsspændinger | Match systemspændingen |
| Frekvens | 50/60Hz almindeligvis specificeret | Bekræft kompatibilitet med det lokale net |
| Turkarakteristisk | B/C/D | Tilpas kurven til belastningsindløbskarakteristika |
| Polkonfiguration | 1P, 1P+N, 2P, 3P, 4P afhængig af produkt | Match ledningsarrangementet |
| Montering | DIN-skinne er almindelig | Bekræft kompatibilitet med distributionstavlen |
| Standarder | IEC/EN 60898-1 eller anden gældende standard | Anmod om teknisk dokumentation og certificering, hvor det er nødvendigt |
Produktdokumentation fra etablerede producenter giver almindeligvis disse parametre sammen i stedet for at behandle brudkapacitet som en isoleret specifikation.
Hvordan påvirker B-, C- og D-turkurver udvælgelse?
Tripkurven er en af de vigtigste beslutninger, når man specificerer en MCB. Brevet beskriver det omtrentlige område, hvori den magnetiske øjeblikkelige udløsning fungerer i forhold til afbryderens mærkestrøm.
| Kurve | Typisk magnetisk udløsningsområde | Typisk anvendelse |
|---|---|---|
| B | 3–5 × In | Lave indløbsbelastninger, belysning, resistive kredsløb |
| C | 5–10 × In | Generelle og moderat induktive belastninger |
| D | 10–20 × In | Højere indløbsbelastninger såsom visse motorer og transformere |
Disse områder er almindeligvis forbundet med IEC 60898-1 MCB-karakteristika.
For eksempel, hvis en motor producerer en midlertidig startstrøm flere gange højere end dens normale driftsstrøm, kan en meget følsom kurve trippe unødvendigt under opstart. En C-kurve eller D-kurve enhed kan være mere passende, afhængigt af udstyret og det komplette kredsløbsdesign.
Hvor er 6kA AC miniatureafbrydere almindeligvis brugt?
En 6kA AC miniatureafbryder kan være velegnet til mange lavspændingsapplikationer, når det faktiske fejlniveau, spænding, strøm og installationskrav falder inden for enhedens specifikationer.
- Boligfordeling:belysningskredsløb, stikkontakter, husholdningsapparater og grenkredsløb.
- Kommercielle bygninger:kontorfordelingstavler, belysningssystemer, detailfaciliteter og mindre udstyrskredsløb.
- Industrielle kontrolpaneler:hjælpekredsløb, styreudstyr, små motorer og andre egnede lavspændingsbelastninger.
- Bygningstjenester:HVAC-relaterede hjælpekredsløb, pumper, belysning og generel strømfordeling, hvor specifikationer er passende.
- El-fordelingsskabe:afgreningskredsløbsbeskyttelse og modulære distributionssystemer.
Den faktiske anvendelse skal altid verificeres i forhold til producentens produktdokumentation og kravene til installationen. En 6kA-klassificering bør aldrig antages at være egnet til ethvert elektrisk miljø.
Hvilke problemer kan den rigtige MCB hjælpe med at forhindre?
En af de største indkøbsproblemer er ikke blot, om en afbryder virker, men om den fungerer konsekvent under de forhold, som den blev valgt til.
1. Vedvarende overbelastning
Et kredsløb, der fører for høj strøm for længe, kan forårsage lederopvarmning og for tidlig forringelse af udstyr. Den termiske udløsning er designet til at reagere på vedvarende overbelastningsforhold.
2. Kortslutningsskade
En passende brydekapacitet gør det muligt for MCB'en at afbryde en for høj fejlstrøm uden at overskride enhedens specificerede afbrydelsesevne.
3. Generende tripping
En uegnet turkurve kan forårsage unødvendige afbrydelser, når udstyret starter. At matche B-, C- eller D-karakteristika til belastningen hjælper med at løse dette problem.
4. Vanskelig vedligeholdelse
En modulær MCB kan give bekvem manuel isolering, og hjælper elektrikere med at identificere og arbejde på individuelle kredsløb uden nødvendigvis at lukke et helt distributionssystem ned.
5. Indkøbsusikkerhed
I B2B-projekter kan ufuldstændige tekniske specifikationer føre til forkerte produkter, forsinkede godkendelser eller erstatningsomkostninger. Et klart produktdatablad og definerede tekniske parametre reducerer disse risici.
Hvordan kan købere vælge en passende 6kA MCB?
En praktisk udvælgelsesproces kan opdeles i flere trin. Dette hjælper ingeniører og indkøbsteam med at undgå at vælge et produkt udelukkende fra en katalogtitel.
-
Bestem systemspændingen.
Bekræft den nominelle AC-spænding, og om applikationen er enfaset eller trefaset. -
Beregn eller bekræft designstrømmen.
MCB'ens mærkestrøm skal koordineres med den forventede kredsløbsbelastning og den tilladte strøm af lederen. -
Bestem den potentielle kortslutningsstrøm.
Kontroller den tilgængelige fejlstrøm på installationsstedet og bekræft, at den valgte 6kA brydekapacitet er tilstrækkelig. -
Evaluer belastningstilløb.
Identificer, om kredsløbet indeholder motorer, transformere, kapacitivt udstyr, skiftende strømforsyninger eller andre belastninger, der producerer betydelig startstrøm. -
Vælg den passende turkurve.
Vælg B, C eller D baseret på de faktiske belastnings- og beskyttelseskrav i stedet for blot at vælge den mest almindelige mulighed. -
Vælg stangkonfigurationen.
Bekræft, om projektet kræver 1P, 1P+N, 2P, 3P, 3P+N eller en anden konfiguration, der understøttes af produktserien. -
Kontroller standarder og dokumentation.
Anmod om det relevante datablad, testoplysninger, certifikater, måltegninger og installationsvejledninger. -
Tjek panelkompatibilitet.
Bekræft DIN-skinnedimensioner, terminalarrangement, ledersortiment, tilbehør og tilgængelig installationsplads.
- □ Nominel spænding bekræftet
- □ Nominel strøm bekræftet
- □ 6kA brudkapacitet verificeret
- □ B/C/D-kurve valgt i henhold til belastning
- □ Polkonfiguration bekræftet
- □ Gældende standard bekræftet
- □ Mål og DIN-skinnemontering kontrolleret
- □ Der anmodes om certificering og testdokumentation
- □ Driftsmiljø gennemgået
- □ Koordinering med opstrøms/nedstrøms beskyttelse overvejet
Almindelige udvælgelsesfejl, der skal undgås
Selv når de grundlæggende specifikationer forekommer korrekte, kan flere fejl skabe problemer efter installationen.
| Fejl | Potentielt problem | Bedre praksis |
|---|---|---|
| Vælg kun efter strømstyrke | Andre kritiske parametre matcher muligvis ikke | Evaluer spænding, kurve, brudkapacitet, poler og standarder sammen |
| Forudsat at hver 6kA afbryder er udskiftelig | Forskellige produkter kan have forskellige dimensioner og ydeevnespecifikationer | Sammenlign komplette datablade |
| Bruger den forkerte turkurve | Generende snuble eller utilstrækkelig anvendelsesegnethed | Evaluer den faktiske belastningstilstrømning |
| Ignorerer potentiel fejlstrøm | Brydekapaciteten kan være utilstrækkelig | Bekræft fejlniveauet på installationsstedet |
| Med udsigt til dirigentkoordinering | Beskyttelsen passer muligvis ikke korrekt til ledningssystemet | Koordiner MCB-klassificering med lederkapacitet |
| Køb uden dokumentation | Godkendelse og installation kan blive vanskelig | Anmod om tekniske og overensstemmelsesdokumenter før køb |
Korrekt koordination mellem mærkestrøm, lederkapacitet, tripkarakteristik og fejlniveau er central for pålideligt MCB-valg.
Hvorfor arbejde med en erfaren MCB-producent?
Ved indkøb af store mængder, OEM-projekter, distributionspartnerskaber og fremstilling af elektriske paneler er produktets kvalitet kun én overvejelse. Købere har også brug for ensartede specifikationer, stabil produktion, lydhør teknisk kommunikation og dokumentation, der understøtter projektgodkendelse.
Shanghai DaDa Electric Co., Ltd.kan betragtes som en produktionspartner for kunder, der leder efter miniatureafbryderløsninger og relaterede lavspændings elektriske beskyttelsesprodukter. For B2B-købere bør den mest nyttige leverandørevaluering fokusere på målbar teknisk information frem for markedsføringskrav alene.
- Klare produktspecifikationer og tekniske parametre
- Definerede nominelle strøm- og spændingsområder
- Tilgængelige brydekapacitetsmuligheder
- Trip-kurve information for forskellige belastningsforhold
- Produkttegninger og installationsinformation
- Gældende certificering og overholdelsesdokumentation
- Stabile fremstillings- og kvalitetskontrolprocedurer
- Teknisk kommunikation til projektspecifikke krav
- OEM/ODM-support, hvor det er relevant
For importører og elektriske distributører kan disse faktorer være særligt vigtige, når produkter skal integreres i forskellige distributionssystemer eller sælges på tværs af flere markeder.
Ofte stillede spørgsmål
6kA refererer til den nominelle kortslutningsbrudkapacitet under de gældende testbetingelser. Den repræsenterer 6.000 ampere og må ikke forveksles med MCB'ens normale mærkestrøm.
Nej. Egnethed afhænger af den potentielle kortslutningsstrøm, systemspænding, nominel strøm, tripkarakteristik, polkonfiguration, installationsforhold og gældende regler. Den tilgængelige fejlstrøm bør kontrolleres, før afbryderen vælges.
De to tal beskriver forskellige parametre. 6kA er en brudkapacitetsvurdering, mens 6A er en nominel aktuel værdi. En afbryder kan potentielt have en nominel strøm på 6A og en brydekapacitet på 6kA.
De identificerer forskellige øjeblikkelige magnetiske udløsningskarakteristika. I henhold til IEC 60898-1 er B generelt forbundet med ca. 3-5 gange nominel strøm, C med ca. 5-10 gange og D med ca. 10-20 gange.
Motorer kan have betydelig startstrøm, så C- eller D-karakteristika kan være passende afhængigt af motoren og kredsløbet. Det endelige valg bør overveje startstrøm, fejlstrøm, kabelimpedans og koordinering med andre beskyttelsesanordninger.
Ikke automatisk. Hvis den potentielle kortslutningsstrøm overstiger afbryderens nominelle brydekapacitet, er en 6kA enhed muligvis ikke passende. Afbryderen skal vælges i henhold til fejlniveauet og gældende installationskrav.
Købere bør normalt anmode om et detaljeret datablad, tekniske specifikationer, måltegninger, installationsinstruktioner, gældende test- eller certificeringsdokumenter og relevante produktstandarder. Projektspecifikke krav kan kræve yderligere dokumentation.
Konsistens mellem produktionsbatcher, sporbarhed, teknisk dokumentation, kvalitetskontrol, leveringsevne og teknisk support efter salg kan i væsentlig grad påvirke de samlede omkostninger og pålideligheden af et B2B-elektrisk projekt.
