En praktisk guide til fejlstrømsafbrydere med overstrømsbeskyttelse

Hvad er en RCBO?

AnRCBO— Fejlstrømsafbryder med overstrømsbeskyttelse — er en lavspændingsbeskyttelsesanordning, der kombinerer overbelastningsbeskyttelse, kortslutningsbeskyttelse og reststrøm (lækage) detektion i en enkelt støbt enhed. Inde i det kompakte hus håndterer en termisk-magnetisk udløsningsmekanisme overbelastninger og kortslutninger, mens en nul-sekvens strømtransformator kontinuerligt sammenligner strømmen i strømførende og nulleder. Når forskellen overstiger den nominelle reststrøm (IΔn), tripper enheden inden for millisekunder, og afbryder forsyningen, før lækstrøm kan skade mennesker eller forårsage brand.

Hvornår skal man vælge en RCBO: endelige underkredsløb, der har brug for både overstrømsbeskyttelse og personlig lækagebeskyttelse - udendørs stikkontakter, apparatkredsløb, garager, kældre, badeværelser og andre fugtige eller let tilgængelige steder.

DABL-63 tilhører RCBO-klassen: én enhed, tre beskyttelser — det mest plads- og omkostningseffektive valg til enfasede husstands slutkredsløb.

Hvordan vælger man den rigtige RCBO?

1. Nominel strøm (In): match den kontinuerlige belastning af kredsløbet med frihøjde til indkoblingsstrømme for apparater (f.eks. dækker 40A standard kredsløb til husholdningsapparater).

2. Brydekapacitet (Icn): skal være højere end den potentielle kortslutningsstrøm ved installationspunktet; 6kA dækker typiske bolig- og lette erhvervsfejlniveauer.

3. Poler: 1P+N til enfasede slutkredsløb med kompakt DIN-skinnemontering.

4. Udløsningskarakteristik: C-kurve (5–10× In) til almindelig husholdnings- og apparatbelastning; B-kurve til følsom elektronik; D-kurve til motorstart.

5. Standarder og certificering: IEC/EN 61009-1 overensstemmelse og CE-mærkning er udgangspunktet for internationale projekter.

6. Anvendelse: Udendørs stikkontakter, apparatkredsløb og garage/kælderbelysning kan kræve højere følsomhed end almindelige indendørskredsløb.

Sådan ser en velspecificeret RCBO ud

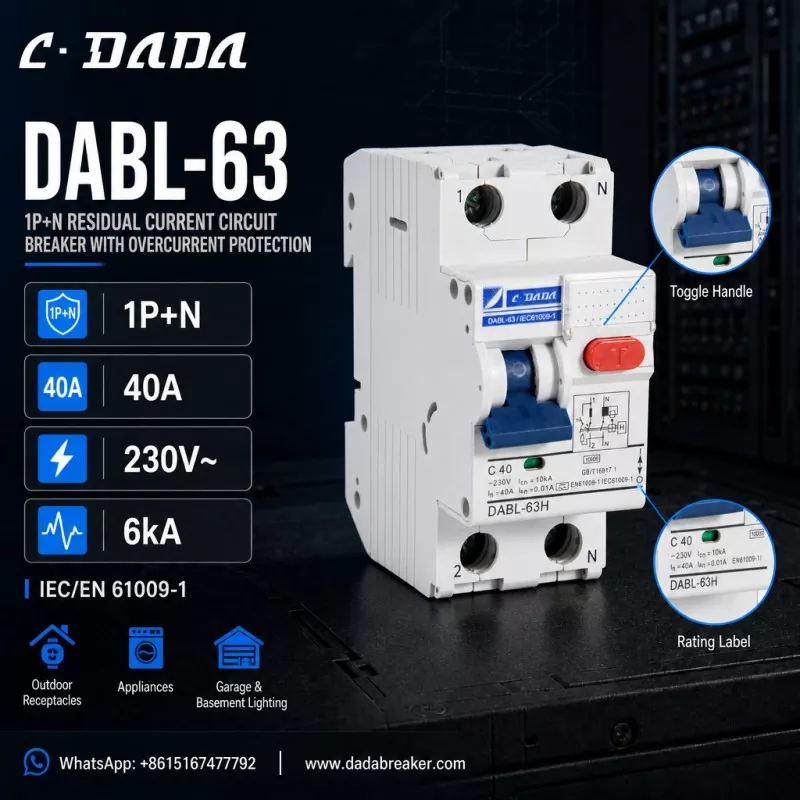

For at gøre dette konkret, overveje DABL-63 fraC·DADA Electric, en 1P+N fejlstrømsafbryder med overstrømsbeskyttelse, der illustrerer, hvad man skal kigge efter i denne enhedsklasse:1P+N-konfiguration

● Strømførende pol koblet og neutral fulgt, kompakt til standard DIN-skinne fordelingstavler 40A mærkestrøm (In)

● Med C-kurveudløsning (C40) 230V~ mærkespænding

● 6kA brydekapacitet (Icn)

● IΔn = 0,01A (10mA) højfølsom reststrømsbeskyttelse

● IEC/EN 61009-1 overensstemmelse

● Rød T-testknap til periodisk funktionskontrol, klemmer mærket 1/2/N, mærkemærkat og kredsløbsdiagram trykt på huset

● Bygget til udendørs beholdere, husholdningsapparater, garage- og kælderbelysning

Logikken bag denne specifikation

En 40A, 1P+N-ramme med 10mA højfølsom lækagebeskyttelse dækker størstedelen af ​​slutkredsløbene i boliger: 40A matcher belastningen af ​​almindelige apparat- og stikkontakter, 1P+N holder enheden kompakt til overfyldte fordelingstavler, og 10mA-følsomheden giver et ekstra lag af personlig beskyttelse, præcis hvor det kræver personlig beskyttelse i IEC-områder og udendørs områder, hvor den kræver personlig beskyttelse.

FAQ

Q: Hvad er en RCBO?

A: En RCBO — reststrømsafbryder med overstrømsbeskyttelse — er en lavspændingsbeskyttelsesenhed til nulstillingsbord, der kombinerer overbelastningsbeskyttelse, kortslutningsbeskyttelse og reststrømsbeskyttelse (lækage) i én enhed, typisk op til 63A for endelige kredsløb.

Q: Hvad er forskellen mellem en RCBO og en MCB?

A: En MCB giver kun overbelastnings- og kortslutningsbeskyttelse. En RCBO tilføjer reststrøm (lækage) detektion ovenpå, og afbryder kredsløbet, når lækstrømmen overstiger IΔn - beskytter mennesker og forhindrer elektriske brande.

Q: Hvad betyder IΔn = 10mA?

A: IΔn er den nominelle reststrøm. 10mA er en højfølsomhedsklassificering: enheden udløses, når lækstrømmen når 10mA, hvilket giver hurtigere personlig beskyttelse end 30mA-klassificeringen til generelle formål.

Q: Hvad er DABL-63 RCBO?

A: DABL-63 er en 1P+N fejlstrømsafbryder med overstrømsbeskyttelse fra C·DADA Electric — 40A, C-kurve, 230V~, 6kA brydekapacitet og 10mA højfølsom lækagebeskyttelse, i overensstemmelse med IEC/EN 61009-1, til udendørs apparater, belysningsstik, garage/kælder.
