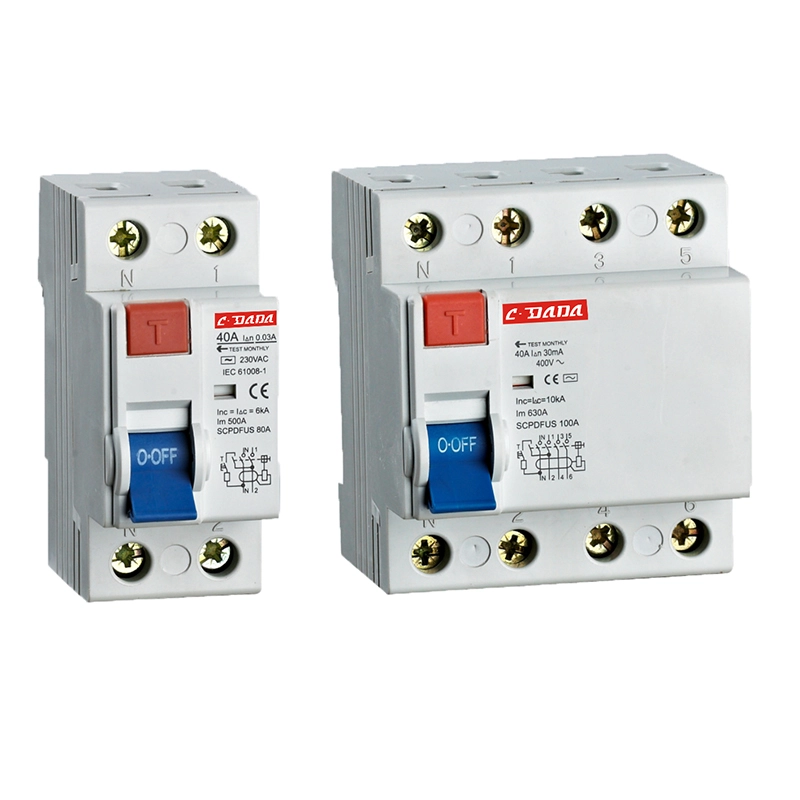

Hvad er en reststrømsafbryder?

A Reststrømsafbryder(RCCB) er en kritisk elektrisk sikkerhedsanordning designet til at beskytte mennesker og ejendom mod elektrisk stød, brandfare og lækstrømme. I moderne elektriske systemer, hvor bolig-, kommercielle og industrielle belastninger bliver mere og mere komplekse, spiller RCCB'er en væsentlig rolle i at sikre sikker strømfordeling. Denne artikel giver en omfattende guide til at forstå, hvordan RCCB'er fungerer, hvorfor de er essentielle, hvordan man vælger den rigtige model, almindelig installationspraksis, vedligeholdelsestips og applikationer i den virkelige verden. Det hjælper også læserne med at løse praktiske smertepunkter, såsom generende snuble, ukorrekt dimensionering og problemer med systemkompatibilitet.

Indholdsfortegnelse

• 1. Introduktion til fejlstrømsafbryder
• 2. Hvordan en fejlstrømsafbryder virker
• 3. Typer af RCCB'er og deres forskelle
• 4. Vigtigste fordele og beskyttelsesmekanismer
• 5. RCCB vs MCB vs RCBO
• 6. Sådan vælger du den rigtige RCCB
• 7. Installationsretningslinjer og bedste praksis
• 8. Almindelige problemer og fejlfinding
• 9. Vedligeholdelse og test
• 10. Anvendelser i forskellige brancher
• 11. Sikkerhedsstandarder og overholdelse
• 12. Ofte stillede spørgsmål
• 13. Konklusion

1. Introduktion til fejlstrømsafbryder

En Residual Current Circuit Breaker (RCCB) er en elektrisk beskyttelsesenhed, der afbryder et kredsløb, når den registrerer en ubalance mellem strømførende og neutrale strømme. Denne ubalance indikerer typisk lækstrøm, der flyder til jorden, hvilket kan være farligt for mennesker eller kan føre til elektriske brande.

I modsætning til standardbeskyttelsesanordninger beskytter RCCB'er ikke mod overbelastning eller kortslutningsforhold. I stedet er deres primære rolle at sikre personlig sikkerhed ved at detektere selv små lækstrømme - ofte så lave som 30mA.

2. Hvordan en fejlstrømsafbryder virker

Arbejdsprincippet for en Residual Current Circuit Breaker er baseret på Kirchhoffs gældende lov, som siger, at strømmen, der kommer ind i et kredsløb, skal svare til den strøm, der forlader det. Hvis der er nogen forskel, indikerer det lækage.

Inde i RCCB'en overvåger en strømtransformator kontinuerligt strømførende og nulledere. Under normale forhold ophæver magnetfelterne hinanden. Men når der opstår lækage, udløser ubalancen udløsningsmekanismen.

• Normal tilstand: Levende strøm = Neutral strøm
• Fejltilstand: Spændende strøm ≠ Neutral strøm
• Trip handling: Kredsløb afbrydes øjeblikkeligt (millisekunder)

Denne hurtige reaktion er det, der gør RCCB'er ekstremt effektive til at forhindre elektrisk stød.

3. Typer af RCCB'er og deres forskelle

Forskellige applikationer kræver forskellige typer RCCB'er. Nedenfor er en oversigt over de mest almindelige typer:

4. Vigtigste fordele og beskyttelsesmekanismer

RCCB'er giver flere beskyttelseslag, der gør dem uundværlige i moderne elektriske systemer:

• Beskyttelse mod elektrisk stød:Forebygger dødsulykker ved at afbryde defekte kredsløb øjeblikkeligt.
• Brandforebyggelse:Stopper lækstrømme, der kan overophede ledninger.
• Beskyttelse af udstyr:Reducerer skader forårsaget af jordfejl.
• Høj følsomhed:Registrerer lækage så lavt som 10-30mA.
• Hurtig responstid:Turer inden for millisekunder.

Disse fordele gør RCCB'er essentielle i både bolig- og industrielle elektriske infrastrukturer.

5. RCCB vs MCB vs RCBO

Mange brugere forveksler RCCB'er med MCB'er og RCBO'er. Tabellen nedenfor tydeliggør forskellene:

I mange installationer bruges RCCB'er sammen med MCB'er for at opnå fuldstændig beskyttelse.

6. Sådan vælger du den rigtige RCCB

At vælge den rigtige RCCB er afgørende for at sikre sikkerhed og systemeffektivitet. Overvej følgende faktorer:

• Nominel strøm:Match med systembelastning (f.eks. 25A, 40A, 63A).
• Følsomhedsniveau:30mA til personlig beskyttelse, 100mA–300mA til brandbeskyttelse.
• Antal stænger:2-polet til 1-faset, 4-polet til 3-faset anlæg.
• Typevalg:AC, A eller B afhængig af belastningskarakteristika.
• Brandpålidelighed:Vælg certificerede producenter med dokumenterede sikkerhedsoplysninger.

7. Installationsretningslinjer og bedste praksis

Korrekt installation er afgørende for RCCB-ydelse. Forkert ledningsføring kan føre til generende udløsning eller manglende udløsning.

• Sørg for korrekt fase- og neutralforbindelse.
• Installer RCCB opstrøms for endelige kredsløb.
• Undgå at blande neutrale ledninger mellem kredsløb.
• Test enheden efter installation ved hjælp af testknappen.
• Følg lokale elektriske regler og standarder.

8. Almindelige problemer og fejlfinding

Selv højkvalitets RCCB'er kan opleve problemer. Her er almindelige problemer og løsninger:

• Generende tripping:Ofte forårsaget af lækage fra flere enheder eller dårlig isolering.
• Manglende nulstilling:Kan indikere vedvarende jordfejl.
• Ingen tur under testen:Enheden kan være defekt og skal udskiftes.
• Overophedning:Forårsaget af løse forbindelser eller overbelastningsforhold.

9. Vedligeholdelse og test

Regelmæssig vedligeholdelse sikrer langsigtet pålidelighed af RCCB'er:

• Tryk på testknappen hver måned for at bekræfte driften.
• Efterse ledningsforbindelser årligt.
• Udskift forældede enheder hvert 8.-10. år.
• Overvåg for tegn på misfarvning eller brænding.

10. Anvendelser i forskellige brancher

Reststrømsafbrydere bruges i vid udstrækning på tværs af forskellige sektorer:

• Boligbygninger:Køkkener, badeværelser og udendørs kredsløb.
• Kommercielle faciliteter:Kontorer, indkøbscentre og hoteller.
• Industrianlæg:Maskinbeskyttelse og kontrolpaneler.
• Sundhedspleje:Kritiske livsunderstøttende systemer og laboratorier.
• EV ladestationer:Højfølsom lækagedetektion.

11. Sikkerhedsstandarder og overholdelse

RCCB'er skal overholde internationale sikkerhedsstandarder for at sikre pålidelighed og ydeevne. Disse standarder definerer parametre som triptid, lækagefølsomhed og udholdenhedstest.

Overholdelse sikrer, at enheden fungerer konsekvent under fejlforhold og lever op til globale sikkerhedsforventninger.

12. Ofte stillede spørgsmål

Q1: Beskytter en RCCB mod kortslutninger?
Nej, det beskytter kun mod jordlækage. MCB'er er påkrævet til kortslutningsbeskyttelse.

Q2: Hvorfor tripper min RCCB ofte?
Dette kan skyldes defekte apparater, isoleringsproblemer eller kumulativ lækage.

Q3: Kan RCCB arbejde uden jording?
Det anbefales ikke. Korrekt jording sikrer effektiv drift.

Q4: Hvor ofte skal RCCB'er testes?
Mindst en gang om måneden ved hjælp af den indbyggede testknap.

Q5: Hvad er levetiden for en RCCB?
Typisk 8-10 år afhængig af brugsforhold.

13. Konklusion

En fejlstrømsafbryder er en af ​​de vigtigste sikkerhedsanordninger i ethvert elektrisk system. Det giver livreddende beskyttelse ved at detektere lækstrømme og afbryde kredsløb inden for millisekunder. Uanset om de bruges i boliger, fabrikker eller kommercielle bygninger, reducerer RCCB'er betydeligt risikoen for elektrisk stød og brandfare.

At vælge den rigtige type, installere den korrekt og vedligeholde den regelmæssigt sikrer langsigtet sikkerhed og systemstabilitet. Efterhånden som de elektriske krav fortsætter med at vokse, forbliver RCCB'er en grundlæggende komponent i moderne strømdistributionssystemer.
